งานระบบไฟฟ้าทุกประเภทต้องอาศัยความเชี่ยวชาญ ทักษะ รวมถึงอุปกรณ์ต่าง ๆ ต้องได้มาตรฐาน “ลูกถ้วยไฟฟ้า” ก็เป็นอีกชิ้นที่สามารถพบเจอได้ทั่วไปบริเวณเสาไฟฟ้า ซึ่งหลายคนอาจมีข้อสงสัยว่าเจ้าอุปกรณ์ชิ้นนี้คืออะไร มีกี่ประเภท ใช้ทำหน้าที่ในด้านใดบ้าง มาทำความรู้จักเพื่อการใช้งานอย่างเหมาะสม ปลอดภัย และมีประสิทธิภาพสูงสุดกันได้เลย

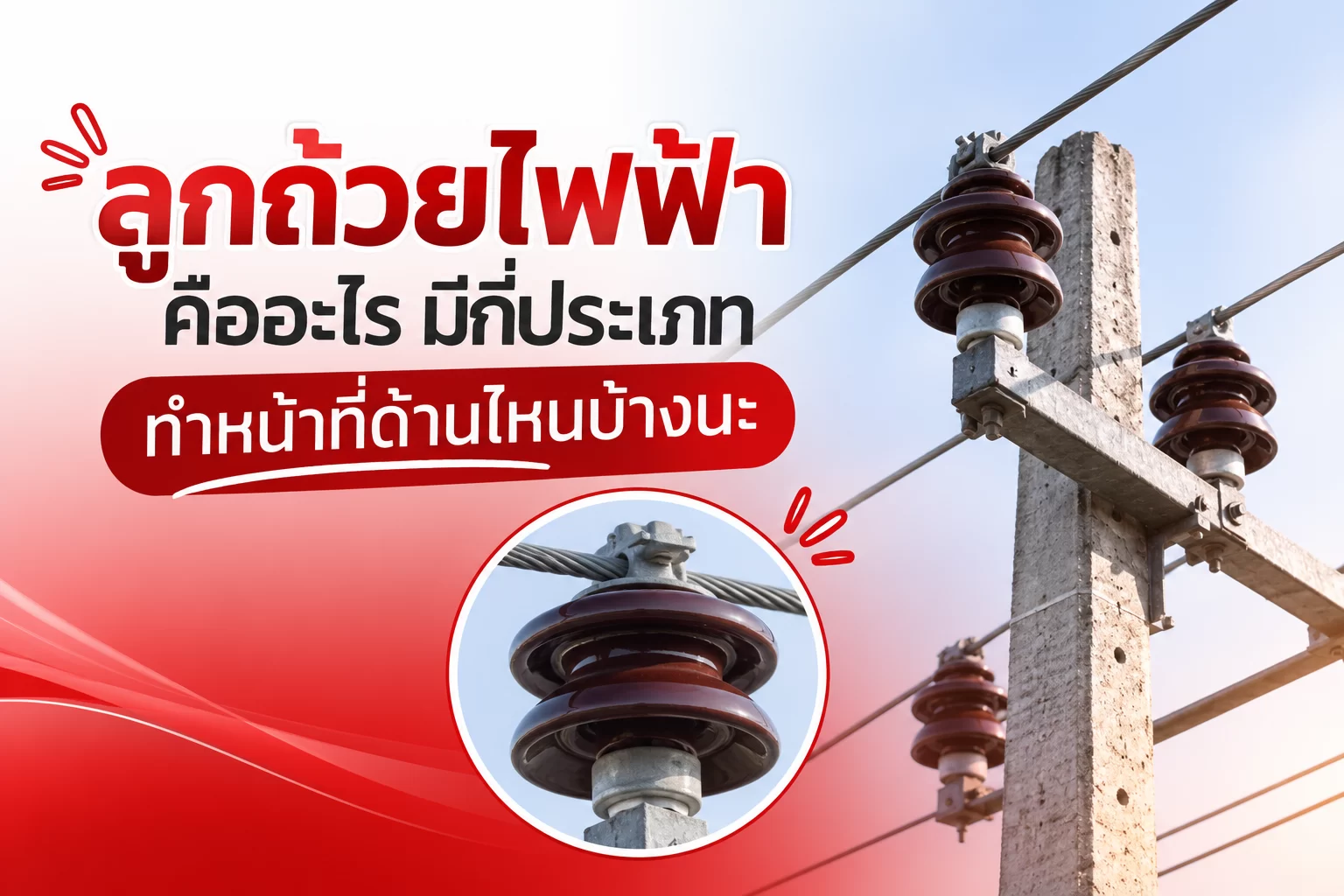

ลูกถ้วยไฟฟ้า คืออะไร?
ลูกถ้วยไฟฟ้า (Electrical Insulator) คือ อุปกรณ์ที่ถูกออกแบบขึ้นสำหรับใช้รองรับสายไฟฟ้าบนเสาไฟ ช่วยแยกกระแสไฟฟ้าออกจากโครงสร้างเสาไฟเพื่อลดความเสี่ยงต่อปัญหาไฟฟ้าลัดวงจร เพิ่มความปลอดภัยให้กับการส่งผ่านกระแสไฟฟ้า ต้องผลิตจากวัสดุกลุ่มฉนวนไฟฟ้า และยังช่วยป้องกันไม่ให้กระแสไฟไหลผ่านจากเสาลงไปสู่พื้นดินอีกด้วย
วัสดุยอดนิยมใช้การผลิตลูกถ้วยไฟฟ้า
- พอร์ซเลน (Porcelain) ได้รับความนิยมมากสุด ทนต่อสภาพแวดล้อมและความร้อนดีเยี่ยม
- แก้ว (Glass) มีจุดเด่นเรื่องการเป็นฉนวนไฟฟ้า แต่อาจมีปัญหาเมื่อเจอการกระแทกได้ง่าย
- โพลิเมอร์ (Polymer) วัสดุชนิดนี้จะมีน้ำหนักเบา ยืดหยุ่นสูง แต่ไม่ค่อยทนทานมากนัก
หน้าที่สำคัญของลูกถ้วยไฟฟ้า
- รองรับการติดตั้งสายไฟ ช่วยให้สายไฟฟ้าบนเสาอยู่ในตำแหน่งที่ถูกต้อง ปลอดภัยต่อคนทั่วไป
- แยกกระแสไฟฟ้าออกจากตัวเสาไฟ ลดความเสี่ยงการลัดวงจร เพราะมีหน้าที่คล้ายฉนวนเพื่อแยกกระแสไฟฟ้าออกจากตัวโครงสร้างของเสาไฟ
- ป้องกันไม่ให้กระแสไฟฟ้าไหลไปยังส่วนที่ไม่ต้องการ มีส่วนมากในการป้องกันไม่ให้กระแสไฟฟ้าไหลไปยังจุดต่าง ๆ ซึ่งอาจสร้างความอันตรายให้กับผู้คน อุปกรณ์ไฟฟ้า หรือทรัพย์สินต่าง ๆ
ลูกถ้วยไฟฟ้า มีกี่ประเภท
1. ลูกถ้วยไฟฟ้าแรงสูง (High Voltage Insulator)
ใช้กับระบบไฟฟ้าแรงสูง ทนต่อสภาพอากาศรุนแรง หรือบริเวณที่มีกระแสไฟฟ้าแรงสูงได้ดี แบ่งออกเป็น 3 ชนิด ได้แก่
- ลูกถ้วยแขวน (Suspension Insulator) : รองรับสายไฟฟ้าในระบบไฟฟ้าแรงสูง ถูกแขวนอยู่ใต้สายไฟฟ้า
- ลูกถ้วยแบบเสาตรง (Pin Type Insulator) : ติดตั้งบนยอดเสาไฟฟ้าและรองรับสายไฟฟ้าโดยตรง
- ลูกถ้วยแบบหม้อแปลง (Transformer Bushing Insulator) : ใช้แยกกระแสไฟฟ้าภายในหม้อแปลงไฟฟ้า
2. ลูกถ้วยยึดโยง (Strain Insulator)
ใช้เพื่อยึดโยงสายไฟบริเวณที่มีกระแสไฟฟ้าเปลี่ยนทิศทาง หรือต้องอาศัยแรงดึงสูง เช่น สายไฟโยงข้ามแม่น้ำ สายไฟตามทางรถไฟ แบ่งได้ 2 ชนิด คือ
- ลูกถ้วยยึดโยงแบบลิ่ม (Wedge Type Strain Insulator) : ใช้ยึดโยงสายไฟฟ้าตามแนวขนานหรือแนวดิ่ง
- ลูกถ้วยยึดโยงแบบแก้ว (Glass Strain Insulator) : ฉนวนกันไฟที่ดีและทนต่อแรงดึง
3. ลูกถ้วยก้านตรง (Pin Type Insulator)
ลูกถ้วยชนิดนี้จะติดตั้งบนเสาไฟฟ้าเพื่อรองรับสายไฟ ทนต่อแรงดันไฟฟ้าและน้ำหนักของสาย แบ่งออกเป็น 2 ชนิด ได้แก่
- ลูกถ้วยก้านตรงแบบพอร์ซเลน (Porcelain Pin Type Insulator) : ทำจากพอร์ซเลน ทนทานต่อสภาพแวดล้อมและความร้อน
- ลูกถ้วยก้านตรงแบบโพลิเมอร์ (Polymer Pin Type Insulator) : ทำจากโพลิเมอร์ ยืดหยุ่นสูง น้ำหนักเบา แต่ทนทานน้อยกว่าพอร์ซเลน
บทสรุป
ลูกถ้วยไฟฟ้า อุปกรณ์ไฟฟ้าที่พบเจอได้ง่ายตามเสาไฟฟ้า หรือสายไฟฟ้าต่าง ๆ บนท้องถนน มีหน้าที่ทั้งรองรับสายไฟ ป้องกันกระแสไฟฟ้าไม่ให้ไหลไปยังทิศทางอื่น ๆ ที่อันตราย ลดความเสี่ยงไฟฟ้าลัดวงจร และยังสร้างความปลอดภัยต่อทุกคนอีกด้วย
