รายละเอียดเพิ่มเติม

จานเพชร 11A2-R-SDC150-D100-T30-X4-H20

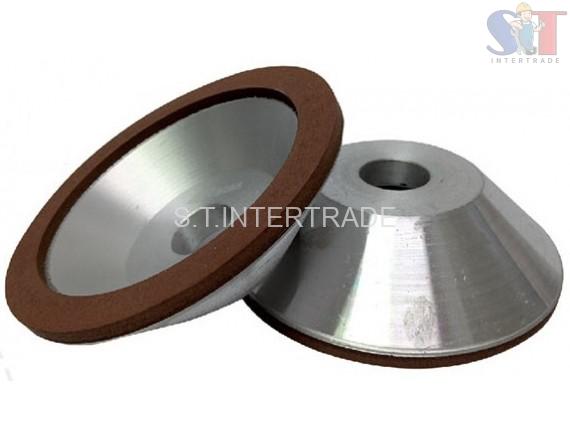

Diamond grinding wheel 11A2-R-SDC150-D100-T30-X4-H20

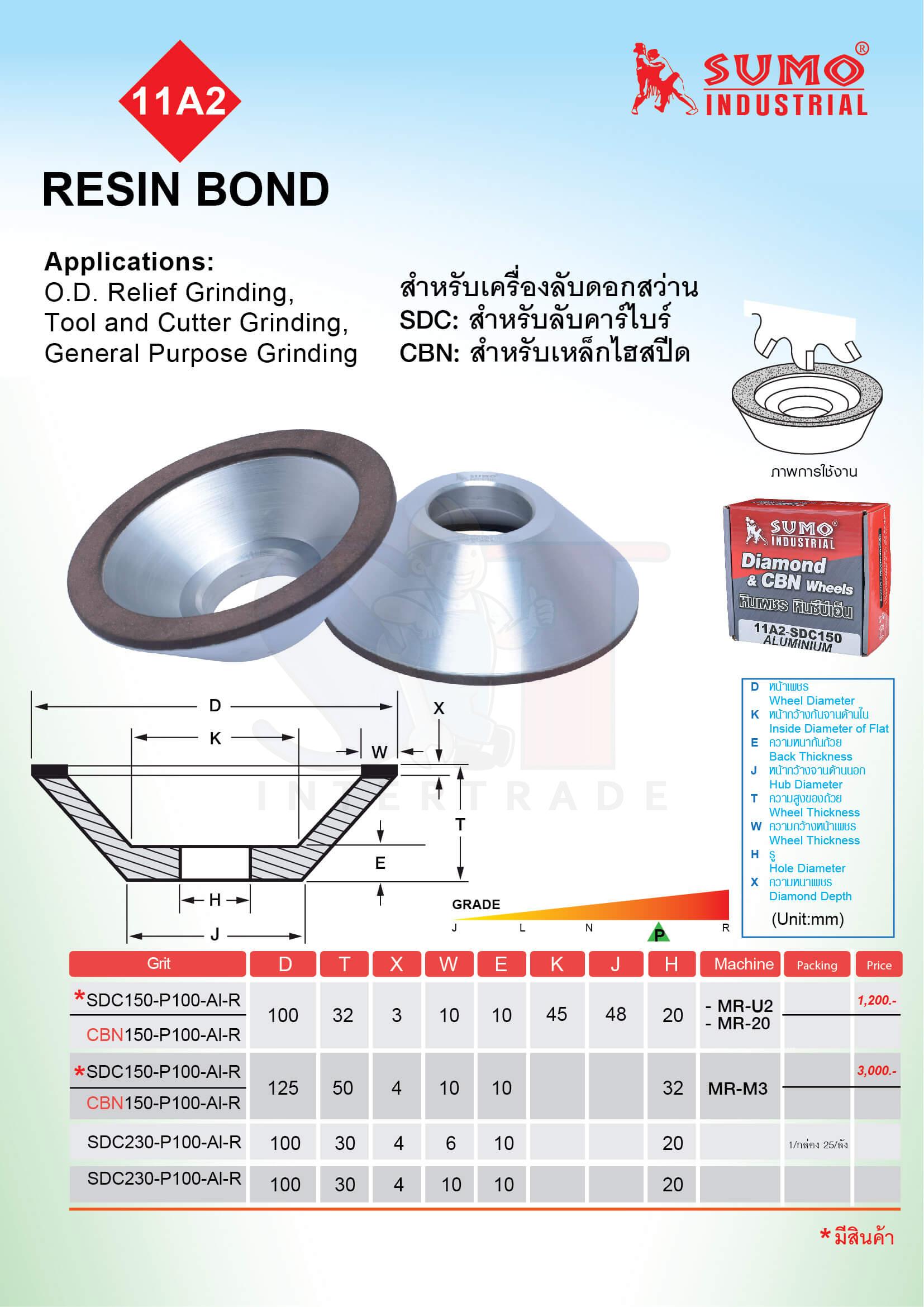

Drawing

  • D หน้าเพชร Wheel Diameter
  • K หน้ากว้างกันจานด้านใน Inside Diameter of Flat
  • E ความหนากันถ้วย Back Tickness
  • J หน้ากว้างจานด้านนอก Hub Diameter
  • T ความสูงของถ้วย Wheel Thickness
  • H รู Hole Diameter
  • X ความหนาเพชร Diamond Depth

เหมาะสำหรับ

  • เครื่องลับดอกสว่าน
  • SDC:สำหรับลับคาร์ไบร์
  • CBN:สำหรับเหล็กไฮสปีด

Applications

  • O.D. Relief Grinding, Tool and Cutter Grinding, General Purpose Grinding

รายละเอียด (Specification)

Grit

SDC150-P100-AI-R

D

100

T

32

X

3

W

10

E

10

K

45

J

48

H

20

Machine

MR-U2
