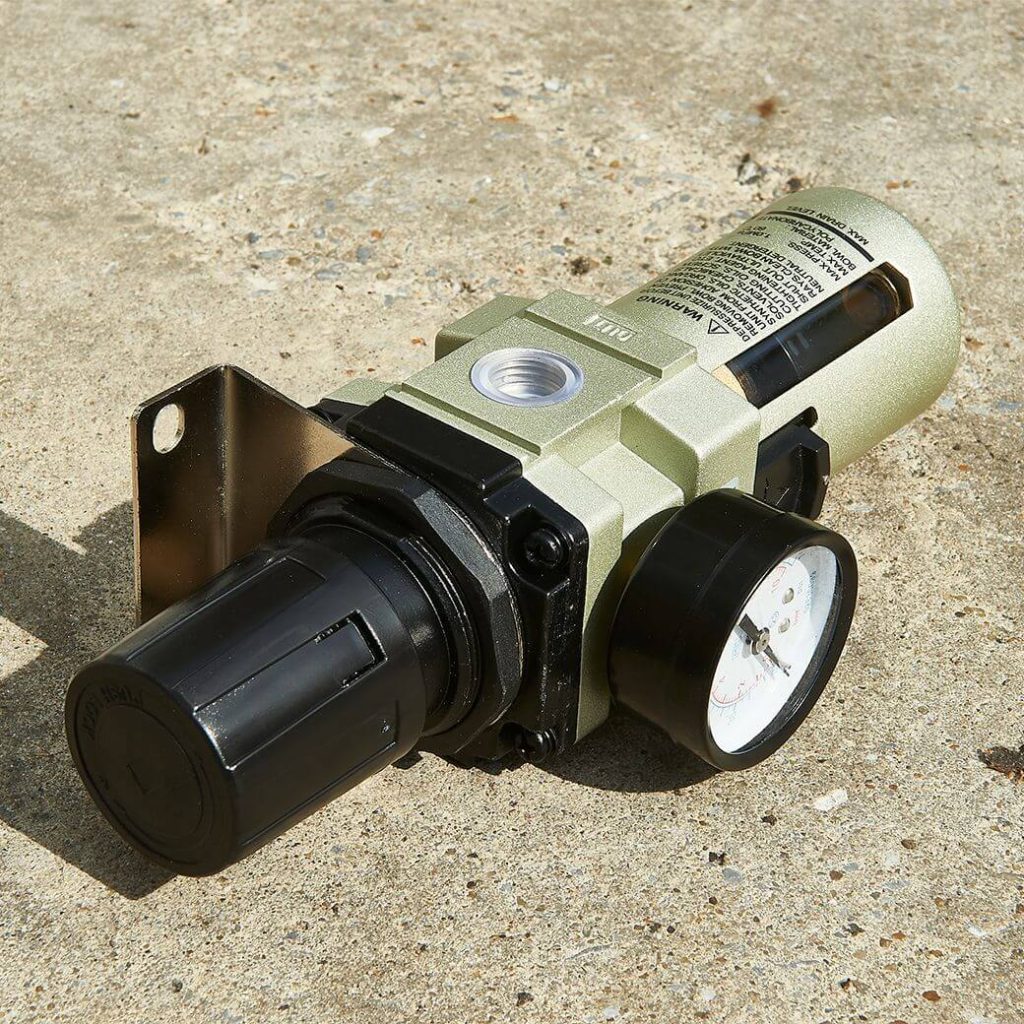

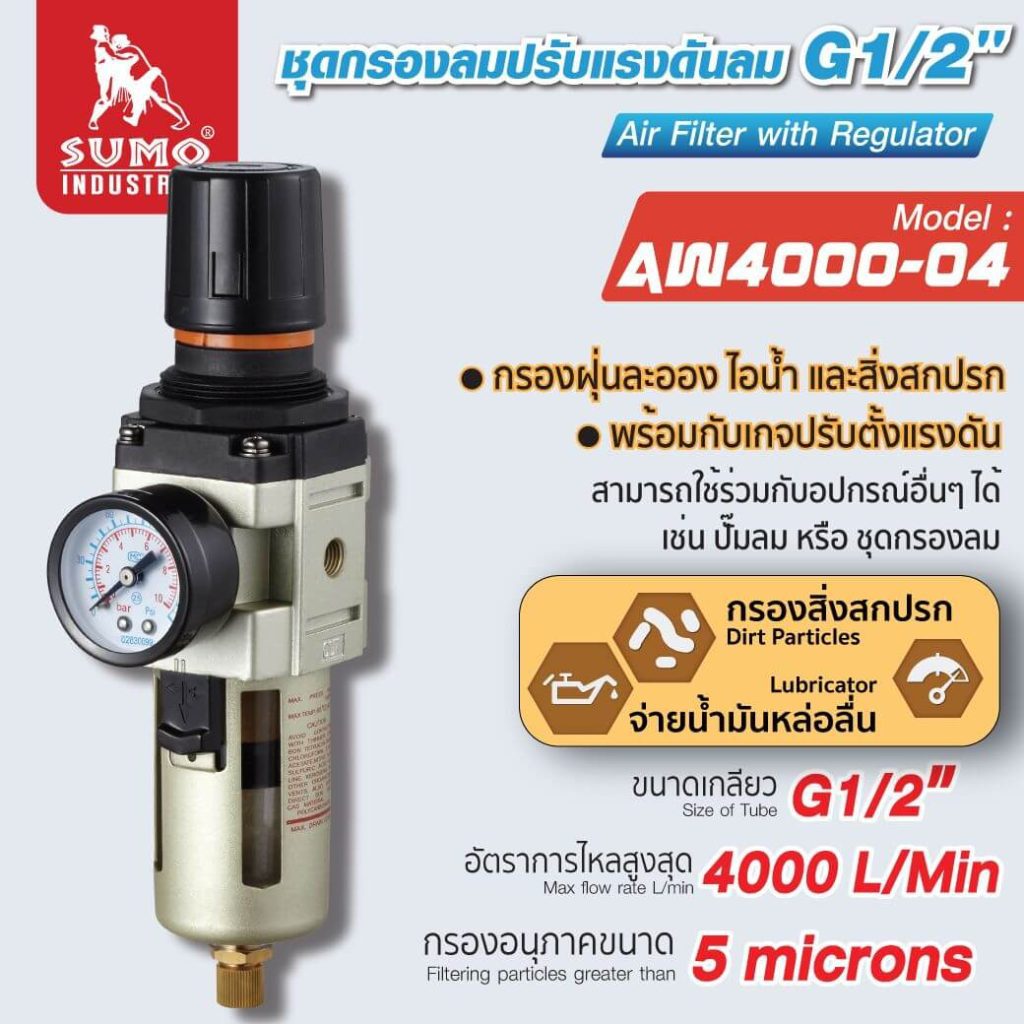

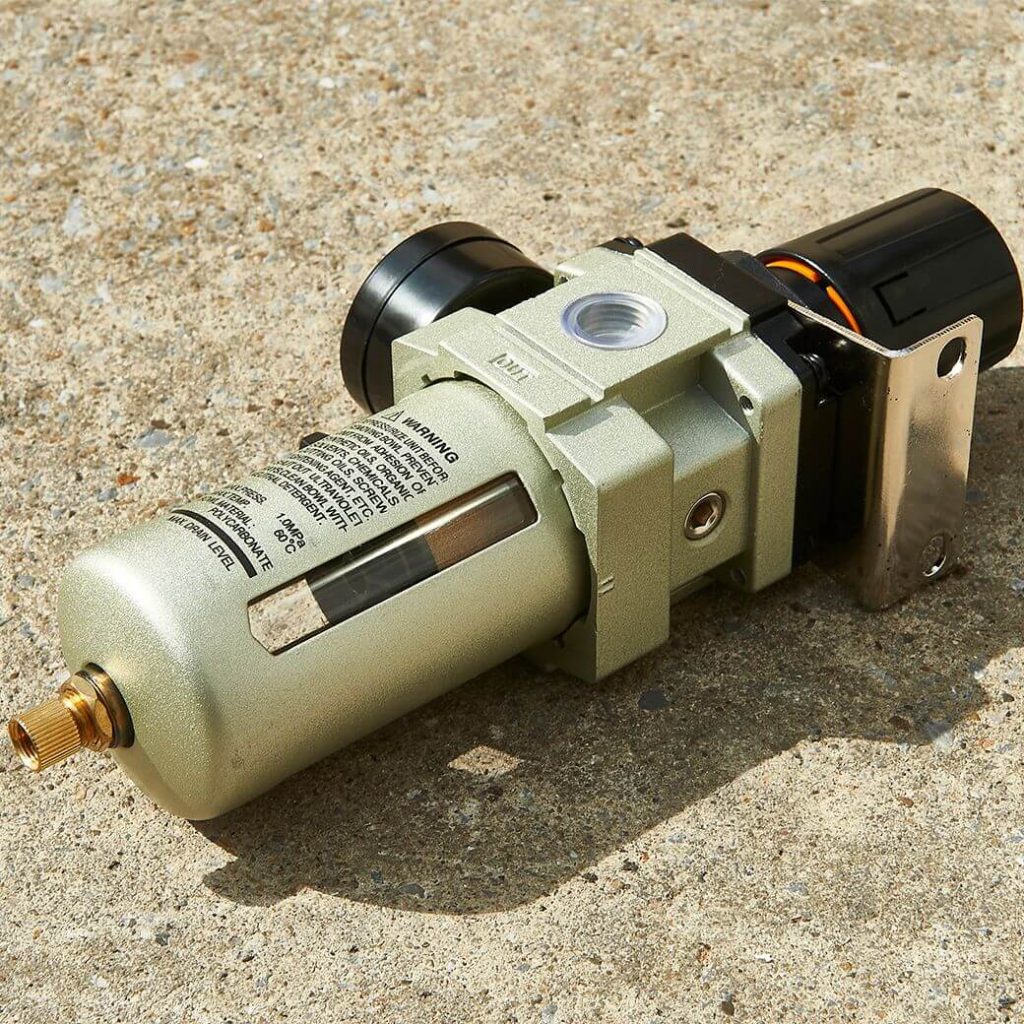

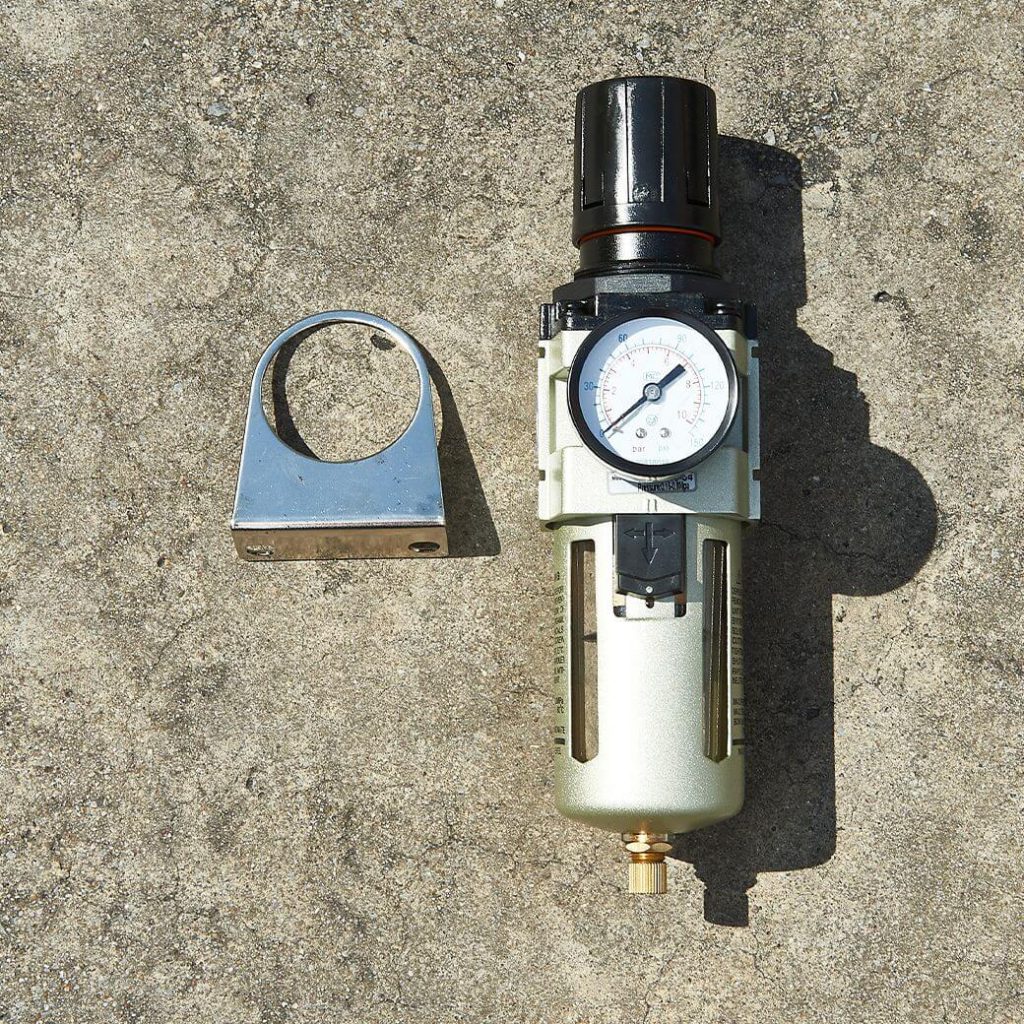

ชุดกรองลมปรับแรงดันลม G1/2″ รุ่น AW4000-04 SUMO

compressed air filter regulator G1/2″ Mod. AW4000-04 SUMO

รายละเอียด ชุดกรองลมปรับแรงดันลม

ชุดกรองลมปรับแรงดันลม STINTERTRADE

ชุดกรองลมปรับแรงดันลม STINTERTRADE

ชุดกรองลมปรับแรงดันลม STINTERTRADE

ชุดกรองลมปรับแรงดันลม STINTERTRADE

ชุดกรองลมปรับแรงดันลม STINTERTRADE

ชุดกรองลมปรับแรงดันลม STINTERTRADE

ชุดกรองลมปรับแรงดันลม STINTERTRADE

ชุดกรองลมปรับแรงดันลม STINTERTRADE

ชุดกรองลมปรับแรงดันลม STINTERTRADE

ชุดกรองลมปรับแรงดันลม STINTERTRADE

ชุดกรองลมปรับแรงดันลม STINTERTRADE

ชุดกรองลมปรับแรงดันลม STINTERTRADE

ชุดกรองลมปรับแรงดันลม STINTERTRADE

ชุดกรองลมปรับแรงดันลม STINTERTRADE

ชุดกรองลมปรับแรงดันลม STINTERTRADE

ชุดกรองลมปรับแรงดันลม STINTERTRADE

ชุดกรองลมปรับแรงดันลม STINTERTRADE

ชุดกรองลมปรับแรงดันลม STINTERTRADE

ชุดกรองลมปรับแรงดันลม STINTERTRADE

ชุดกรองลมปรับแรงดันลม STINTERTRADE

ชุดกรองลมปรับแรงดันลม STINTERTRADE

ชุดกรองลมปรับแรงดันลม STINTERTRADE



คุณสมบัติ (Feature)

  • วัสดุกระบอก ชุดกรอง โพลีคาร์บอเนต (Polycarbonate)
  • ชุดปรับแรงดันลม กรองลม ดักน้ำ ใช้เพื่อปรับแรงดันลมให้ออกสม่ำเสมอ
  • ขนาดกระบอกลม 230 cm3
  • มีเกจวัดแรงดันที่แม่นยำใช้ในการเหนี่ยวนำแรงดัน
  • แรงดันไม่สูงจนเกินไปขณะใช้งาน
  • ช่องทางเชื่อมต่อ(เกลียวใน 1/2″, (4หุน)
  • ปรับแรงดันลมได้ระหว่าง(0.5-8.5บาร์)
  • แรงดันลมสูงสุดที่ปรับได้(10บาร์)
  • ทดสอบที่แรงดัน(15บาร์)
  • ความละเอียดในการกรอง(5ไมครอน)
  • ขนาดรูเกลียว 1/2”
  • ชุดกรองลม รุ่น Filter Regulator AW series หรือชุดกรองลมปรับได้ เป็นการรวมเอา 2 ส่วนเข้าด้วยกัน คือ ส่วนที่ใช้ปรับอัตราการไหล และส่วนกรองลม
  • จึงทำให้ลดพื้นที่ลงได้ถึง 46% ใช้สำหรับปรับปรุงคุณภาพลมอัด กรองความชื้น ละอองน้ำ รวมถึงละอองฝุ่น ที่ปะปนอยู่ในลมอัด ก่อนการนำไปใช้งาน
  • และยังสามารถปรับขนาดลมอัดได้ตั้งแต่ 0.05 ถึง 0.8 Mpa
  • และดักจับฝุ่นละอองและที่ผ่านเข้ามาใน ชุดกรองลม



ไส้กรองฟิลเตอร์ 5 ไมครอน

  • องค์ประกอบตัวกรองที่มีทองแดงผลให้การกรองที่ดีกว่า
  • องค์ประกอบตัวกรองไฟเบอร์ทั่วไป และสามารถกรอง
  • ได้อย่างมีประสิทธิภาพ

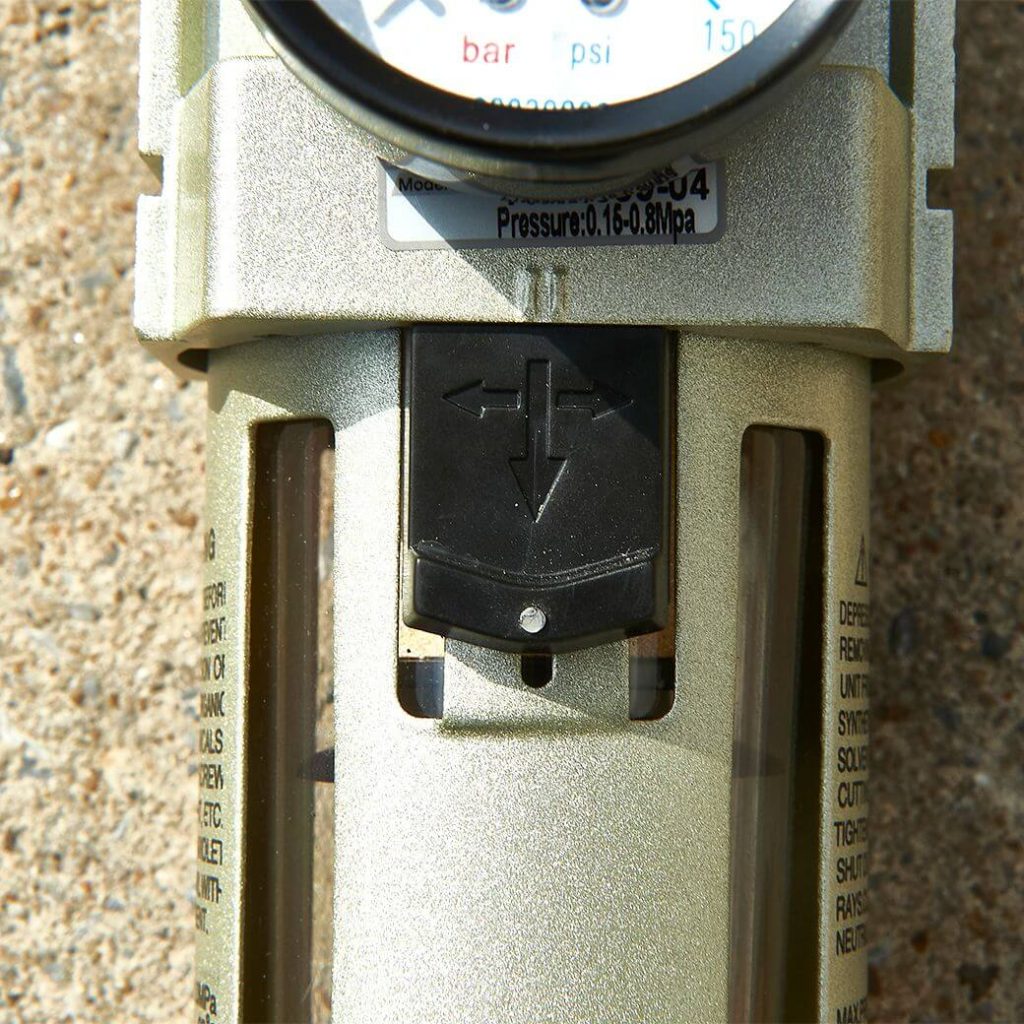

ถ้วยกรองแบบใส Hard Transparent Measuring Cup

  • ถ้วยกรองแบบใสช่วยให้สังเกตปริมาณน้ำและน้ำมันในถ้วยได้ง่ายขึ้น มีฝาปิดโลหะเพื่อป้องกันถ้วยกรองและทำให้ ชุดกรองลม มีความทนทานมากขึ้น
  • การปิดผนึกที่แน่นหนาและทนต่อแรงดัน ความจุของถ้วยต้องไม่เกิน 80%.
  • The Transparent Filter Cup Makes It Easier to Observe the Volume of Water and Oil in the Cup.it Has a Metal Cover to Protect the Filter Cup and
  • Make the Product More Durable.strong Sealing and Pressure Resistance, The Capacity of the Cup Must Not Exceed 80%.



หลักการทำงานของ AIR FILTER

  • 1.ลมอัดจากแอร์คอมเพสเซอร์ถูกส่งเข้ามาทางรูแอร์อิน และถูกบังคับให้วิ่งเข้าไปในตัวกระเปราะด้วยแผ่นบังคับทิศทางลม
  • 2.ลมวิ่งไปตามผนังของกระเปราะทำให้เกิดการเคลื่อนที่หมุนวนไปรอบๆของตัวกระเปราะซึ่งรวมถึงละอองน้ำและฝุ่นด้วย
  • 3.เมื่อลมถูกเวียนด้วยแรงนี้ศูนย์กลางไปรอบๆกระเปราะ โดยละอองน้ำจะมีน้ำหนักมากกว่าอากาศ ทำให้น้ำและอากาศเกิดความเร็วในการเคลื่อนที่ไม่เท่ากันจึงแยกออกจากกัน
    โดยน้ำจะวิ่งชิดไปกับผนังของกระเปราะ โดยลมที่สะอาดจะเคลื่อนที่ไปในอีกชั้นนึง
  • 4.น้ำที่ถูกแยกออกจากอากาศจะไปเกราะอยู่ที่ผนังของกระเปราะ และค่อยๆไหลลงสู่ก้นกระเปราะ ลมและฝุ่นที่วิ่งอยู่วงในจะวิ่งช้าลง จากนั้นจะถูกด้นผ่านไส้กรอกผ่านออกไปทาง
    แอร์outของฟิลเตอร์ ฝุ่นที่มีขนาดใหญ่กว่า 5 ไมครอนจะถูกติดอยู่ที่ไส้กรอกไม่สามารถผ่านออกไปทาง แอร์out ได้

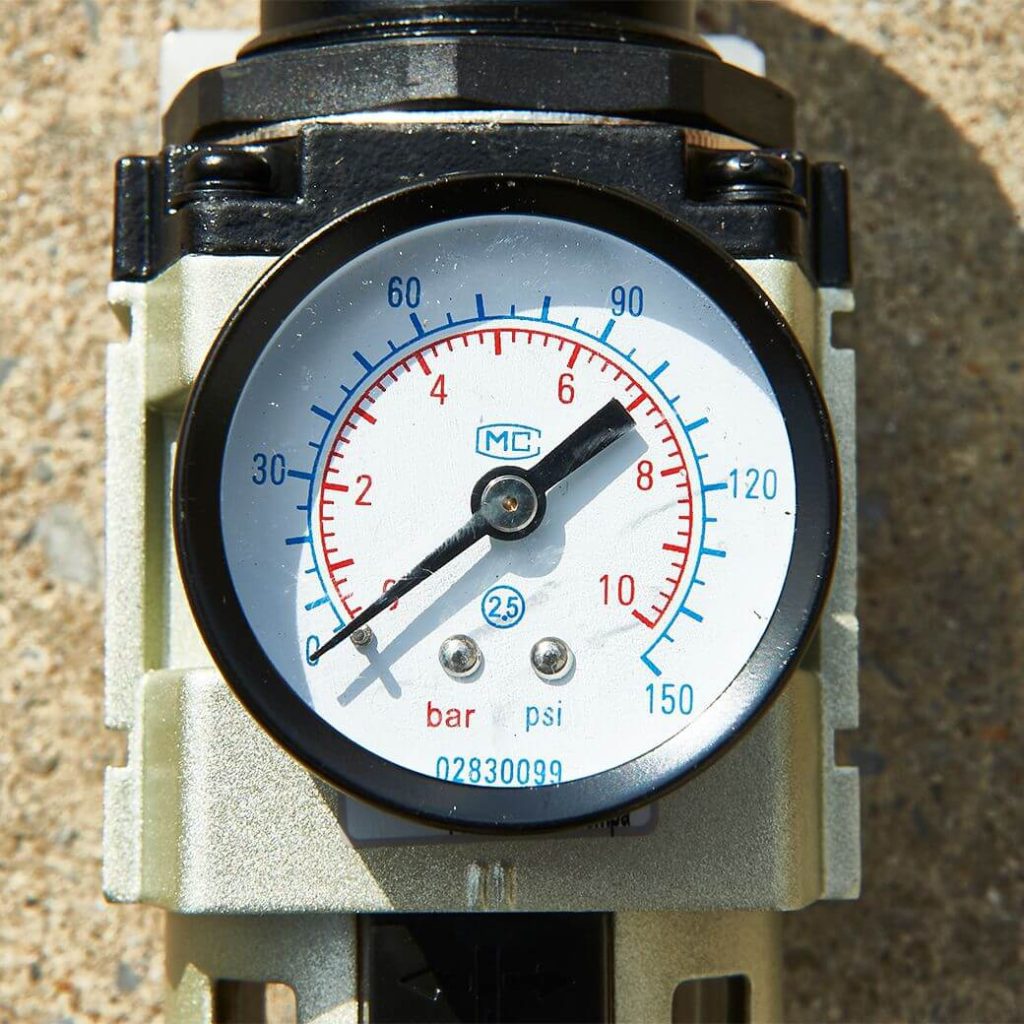

การหมุนปรับแรงดัน

  • ดึงปุ่มเกจวัดแรงดันขึ้น หมุน:
  • หากคุณหมุนตามเข็มนาฬิกา แรงดันจะเพิ่มขึ้นอย่างต่อเนื่อง แรงดันจะลดลงเมื่อคุณหมุนทวนเข็มนาฬิกา
  • หยุดหมุนหลังจากถึงค่าแรงดันที่ต้องการและล็อคลูกบิด หากลืมขั้นตอนนี้ คุณอาจประสบปัญหาการรั่วซึมได้
  • Pull up the knob of pressure gauge, rotate:
  • If you do clockwise rotation, pressure will rise steadily.Pressure will down when you rotate counterclockwise.
  • Stop turning after reaching the required index and lock down the knob,forget this step you may face leakage problem.



เหมาะสำหรับ

  • กรองฝุ่น ละอองน้ำ ไอน้ำและสิ่งสกปรกพร้อมกับปรับตั้งแรงดันลม
  • งานที่ไม่ต้องการน้ำมันหล่อลื่นเข้าไปในระบบภายในเครื่องจักรหรืออุปกรณ์นั้นๆ โดยไม่จำเป็น
  • อุตสหกรรมในระบบนิวเมติกส์ที่ต้องการความสามารถอุปกรณ์ที่ช่วยให้การระบายน้ำ
  • สามารถใช้ร่วมกับอุปกรณ์อื่นๆ ได้ เช่น ปั๊มลม หรือชุดกรองลม
  • โดยใช้ติดตั้งในระบบท่อลมที่มักเกิดการขังของน้ำภายในท่อส่งลม



Suitable for

  • Use for filter dust, small water droplets, dirt particles and air steam with pressure control together.
  • The pneumatics industry requires a capable device that allows for drainage.
  • Can be combined with other equipment such as air pumps or air filters.
  • It is installed in the air duct system that often causes water trapped inside the air duct.
  • and connected between the Air tank and Air dryer

การติดตั้งชุดกรองลม

  • ควรจะติดตั้ง ชุดกรองลมปรับแรงดันลม ให้ใกล้กับอุปกรณ์นิวแมติกหรือเครื่องจักรให้มากที่สุด เพื่อแก้ปัญหาเรื่องความดันตกคร่อมที่จะเกิดขึ้น
  • นอกจากนั้นความสูงระหว่างพื้นถึง ชุดกรองลมปรับแรงดันลม จะต้องมีระยะพอที่จะถอดกรองทำความสะอาดหรือเปลี่ยนไส้กรองได้
  • และที่ถ้วยพลาสติกหรือแก้วที่ครอบกรองอยู่นั้นควรจะใช้ครอบโลหะครอบอีกครั้งหนึ่งเพื่อป้องกันอุบัติเหตุที่จะเกิดขึ้นได้



ข้อดี strength

  • หาซื้อง่ายเหมาะสำหรับนำไปใช้งานในระบบลมอัด(ระบบนิวเมติกส์) หรือแบบใช้งานทั่วไป
  • มีหลายรุ่นหลายยี่ห้อให้เลือกใช้ตามความเหมาะสมของแต่ละรูปแบบงานที่แตกต่างกันออกไป
  • อุปกรณ์ส่วนใหญ่มีความยืดหยุ่นสูงในเรื่องของการติดตั้ง
  • ประสิทธิภาพในการกรองลมถือว่าทำได้ดีค่อนข้างเป็นที่น่าพอใจ เมื่อเทียบกับราคา
  • สามารถเลือกซื้อแบบแยกชุดหรือว่าแบบชุดเดียวกันได้ หากท่านมีข้อสงสัยเกี่ยวกับความแตกต่างนี้ สามารถอ่านเพิ่มเติมได้ที่ การเลือกซื้อชุดกรองลม แบบแยกชุด และแบบชุดเดียวกัน
  • ใช้เวลาในการออกแบบ ติดตั้ง และดูแลบำรุงรักษาน้อย
  • อุปกรณ์โดยรวมมีความคงทนสูง และมีอายุการใช้งานที่ค่อนข้างยาวนาน ทั้งนี้ขึ้นอยู่กับการออกแบบติดตั้ง และบำรุงดูแลรักษาในระยะยาวของผู้ใช้งานด้วย
  • อุปกรณ์แต่ละตัวมีคู่มือการออกแบบและติดตั้ง เพื่อช่วยอำนวยความสะดวกให้กับผู้ใช้งานได้เป็นอย่างดี



คำเตือน

  • หลีกเลี่ยงการถูกสารทินเนอร์, สารคาร์บอนเตตระคลอไรด์สารคลอโรฟอร์มสารเอทธีล อะซีเทต, กรดไนตริคกรดซัลฟูริกสารอริลีนสารคีโรซีน และสารละลายอินทรีย์อื่นๆ รวมถึงหลีกเลี่ยงการโดนแสงอาทิตย์โดยตรง
  • เมื่อใช้งานไปสักระยะหนึ่งก็จะมีคราบที่เกิดจากสิ่งสกปรกที่ปนอยู่กับน้ำติดเป็นตะกรันอยู่บริเวณก้นของกระเปาะด้านล่าง
  • เพราะว่าส่วนที่เป็นน้ำจะถูกระบายออกเมื่อถึงระดับที่ตั้งไว้ ถ้าปล่อยไว้นาน ๆ อาจทำให้ตรงบริเวณที่เป็นรูระบายน้ำด้านล่างซึ่งเป็นชุดของลูกลอยอาจตันได้ เราจึงควรที่จะถอดชุดลูกถ้วยออกมาล้างและเป่าลมทำความสะอาด
  • เมื่อเห็นว่าบริเวณนั้นมีคราบตะกรันติดอยู่มากซึ่งระยะเวลาในการถอดออกมาทำความสะอาดแต่ละครั้งก็อาจขึ้นอยู่กับการใช้งานของ ชุดกรองลม และสภาพของลมที่ผ่านเข้ามาว่ามีคุณภาพดีแค่ไหน มีน้ำและสิ่งสกปรกปะปนเข้ามากับลมมากน้อยหรือไม่
