ชุดกรองลม C202 1/4″ THB

รายละเอียดเพิ่มเติม

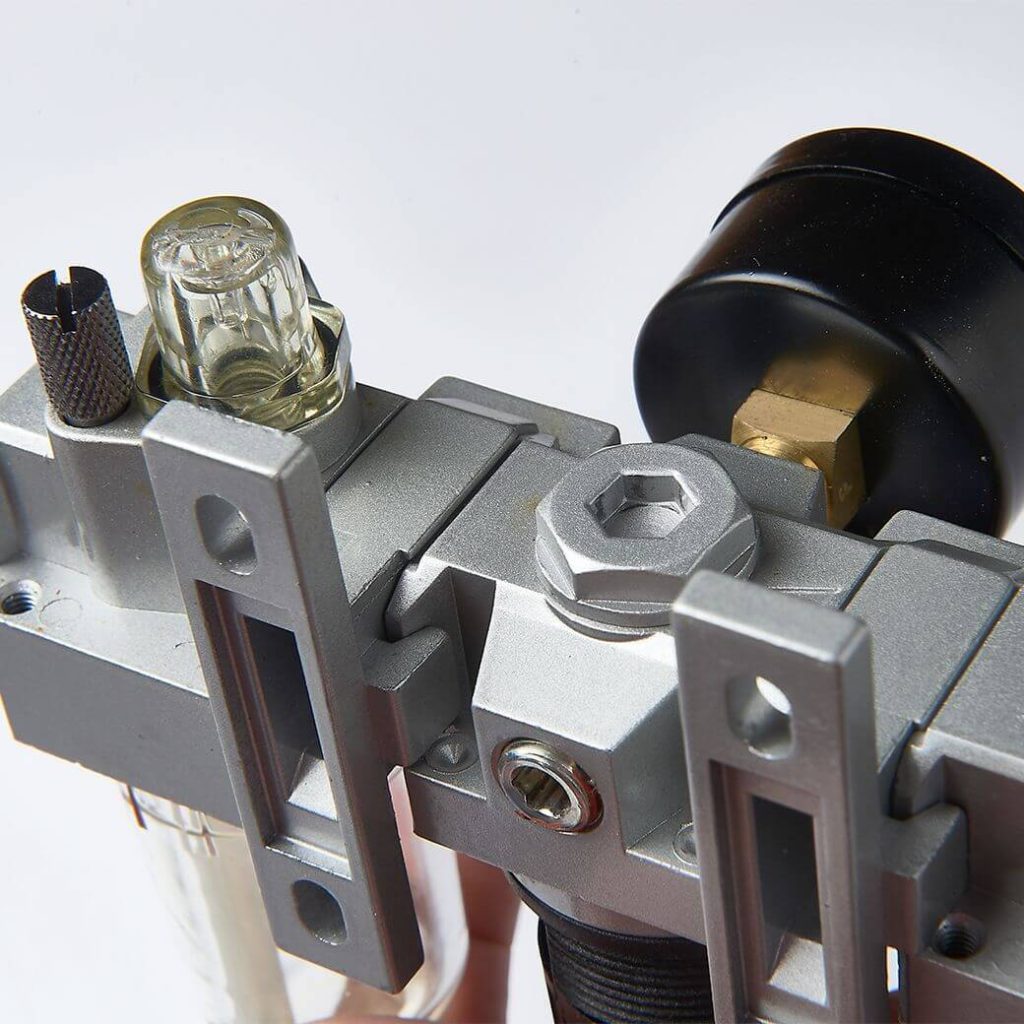

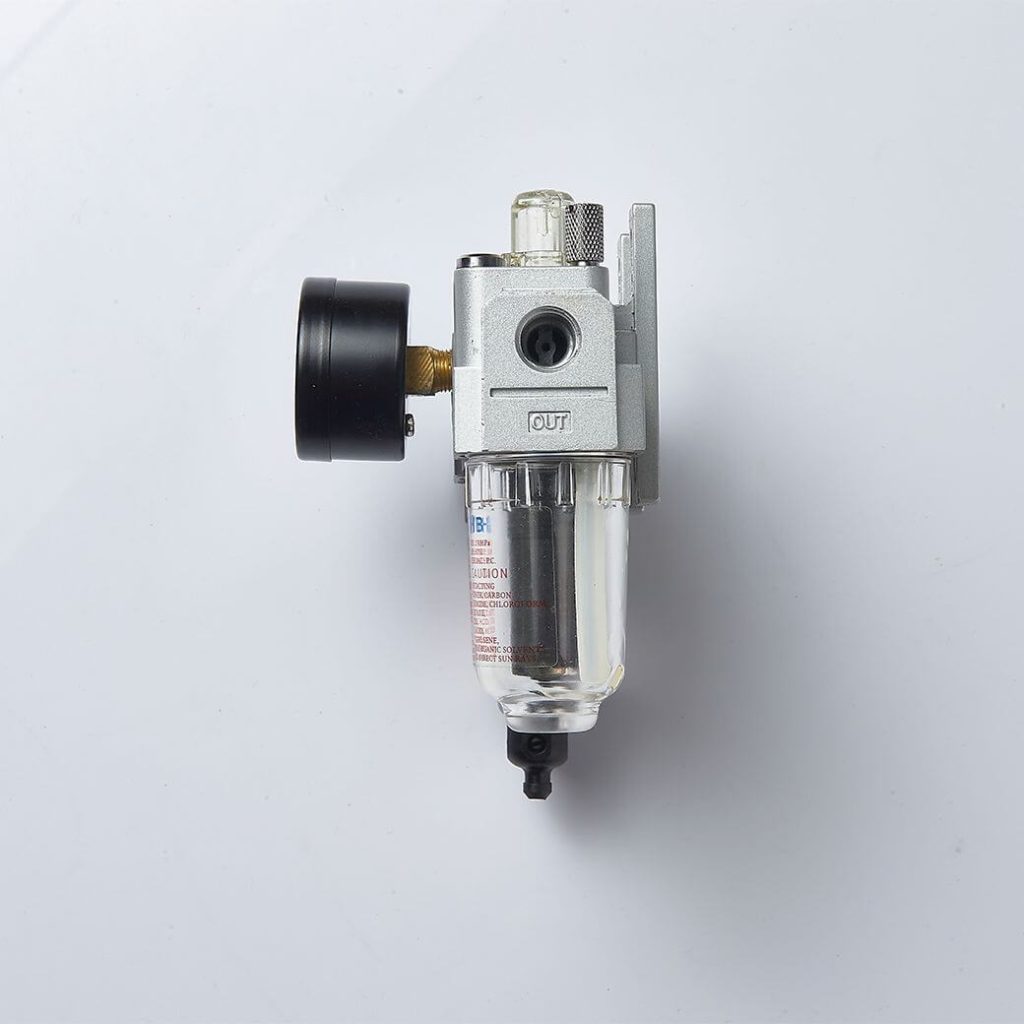

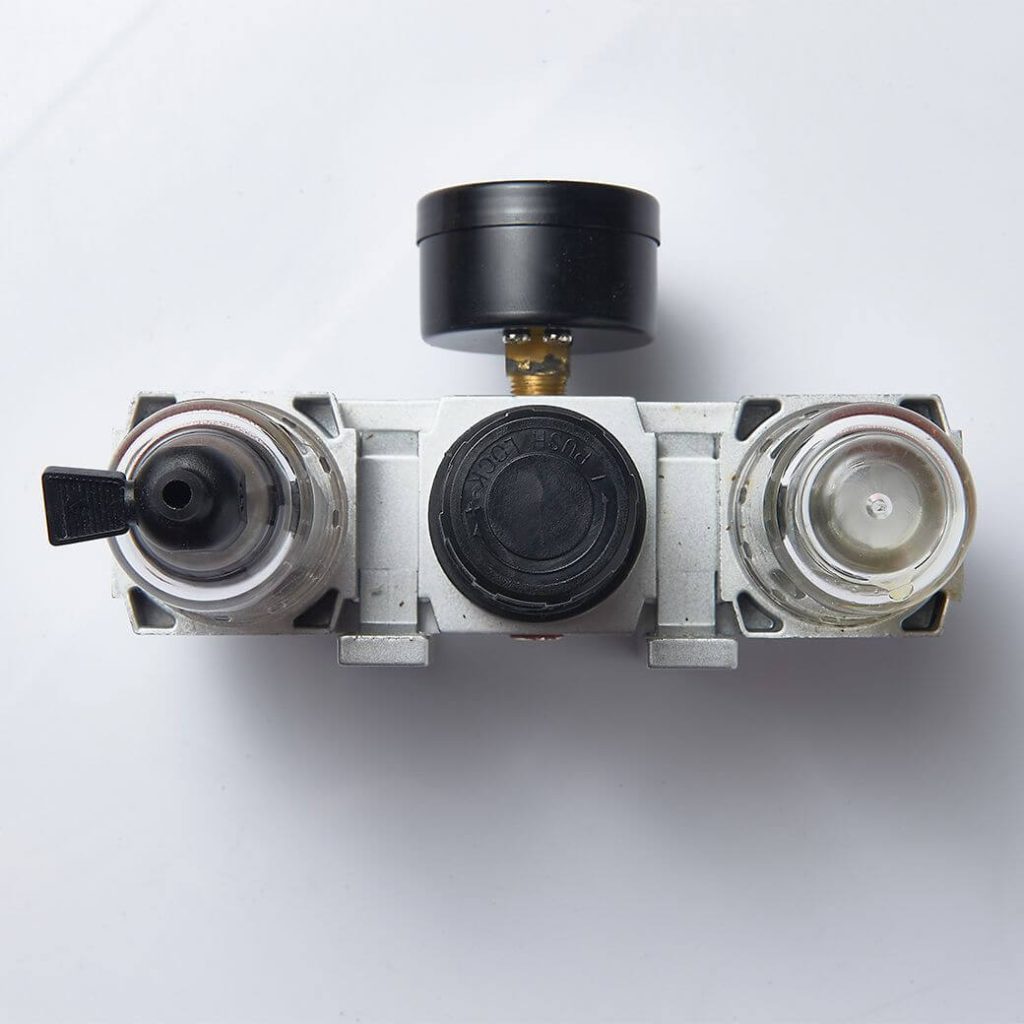

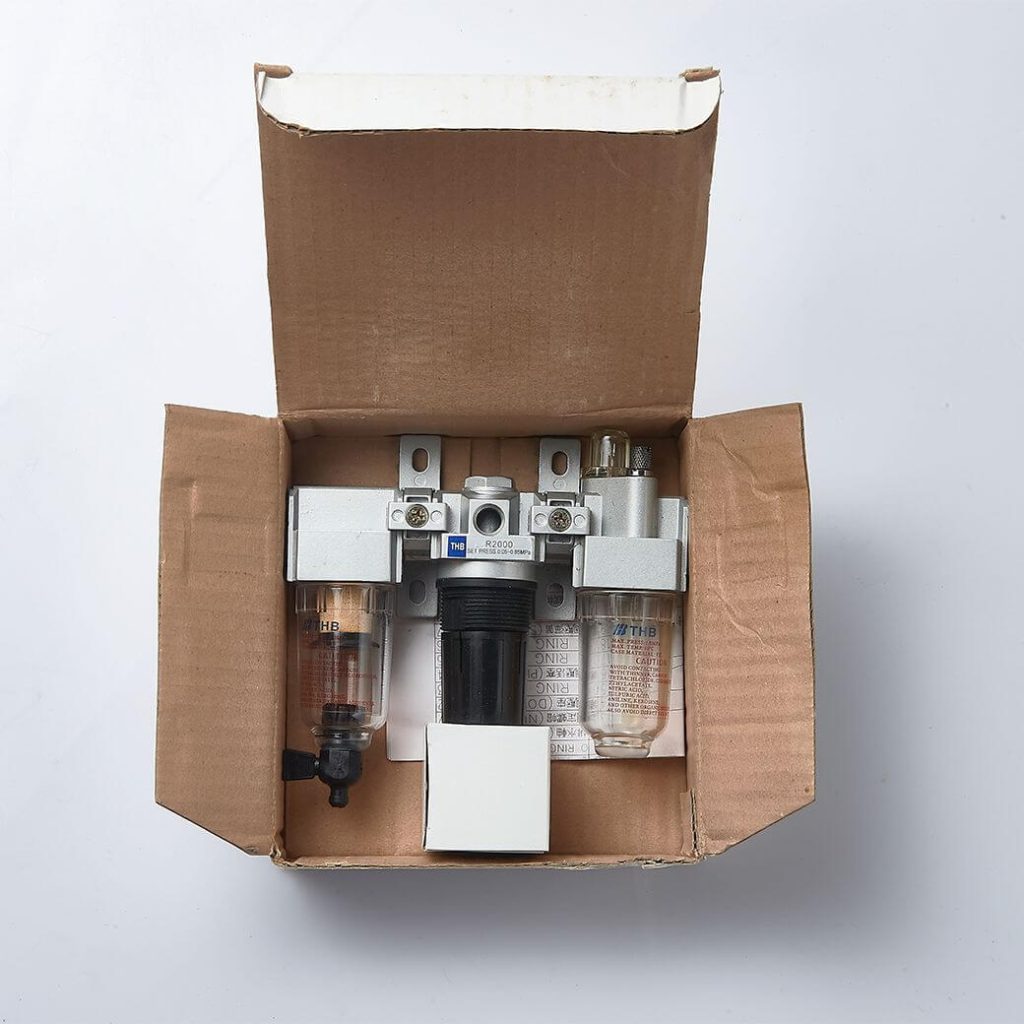

ชุดกรองลม C202 1/4″ THB

Air Filter C202 1/4″ THB

ชุดกรองลม STINTERTRADE

รายละเอียด ชุดกรองลม

คุณสมบัติ (FEATURES)

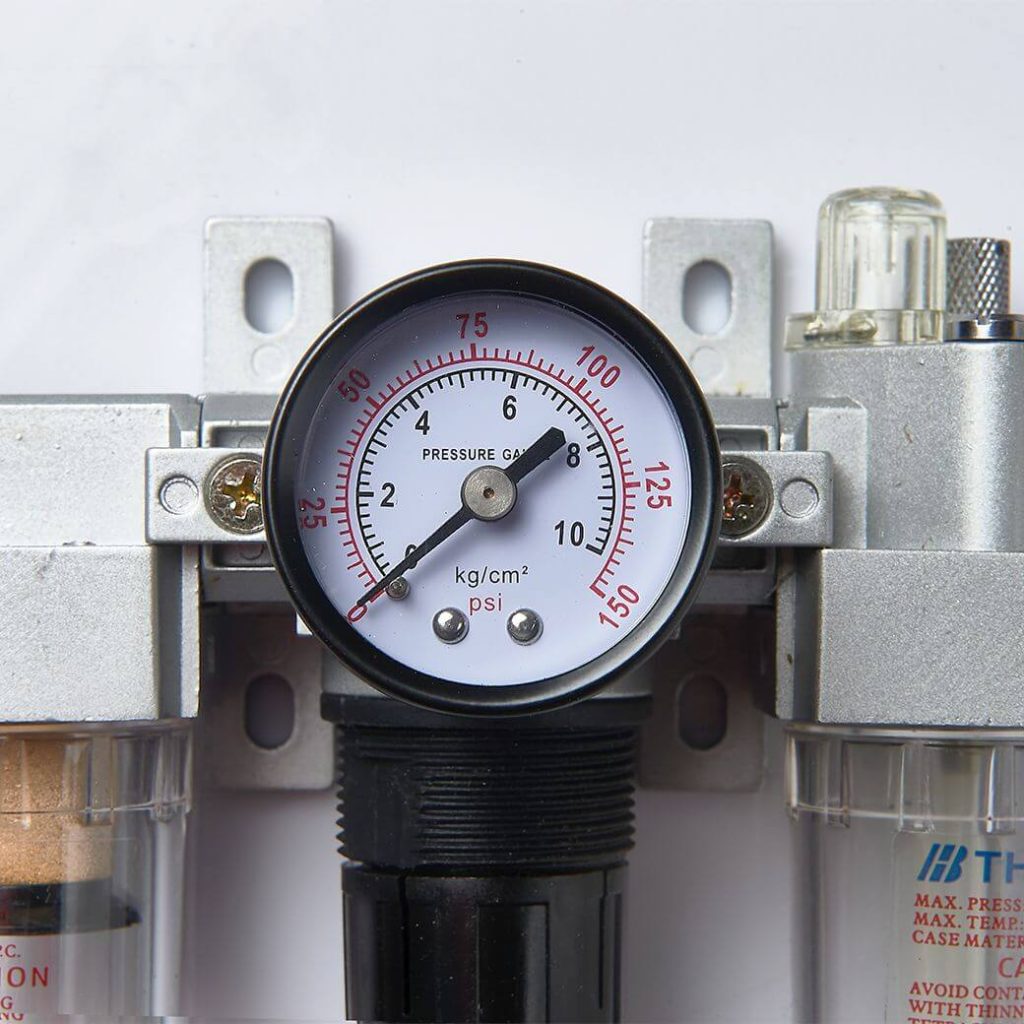

• กรองลม จ่ายน้ำมัน ตั้งลมพร้อมเกย์ ใช้บำรุงรักษาอุปกรณ์เครื่องมือลม Port size 1/4″

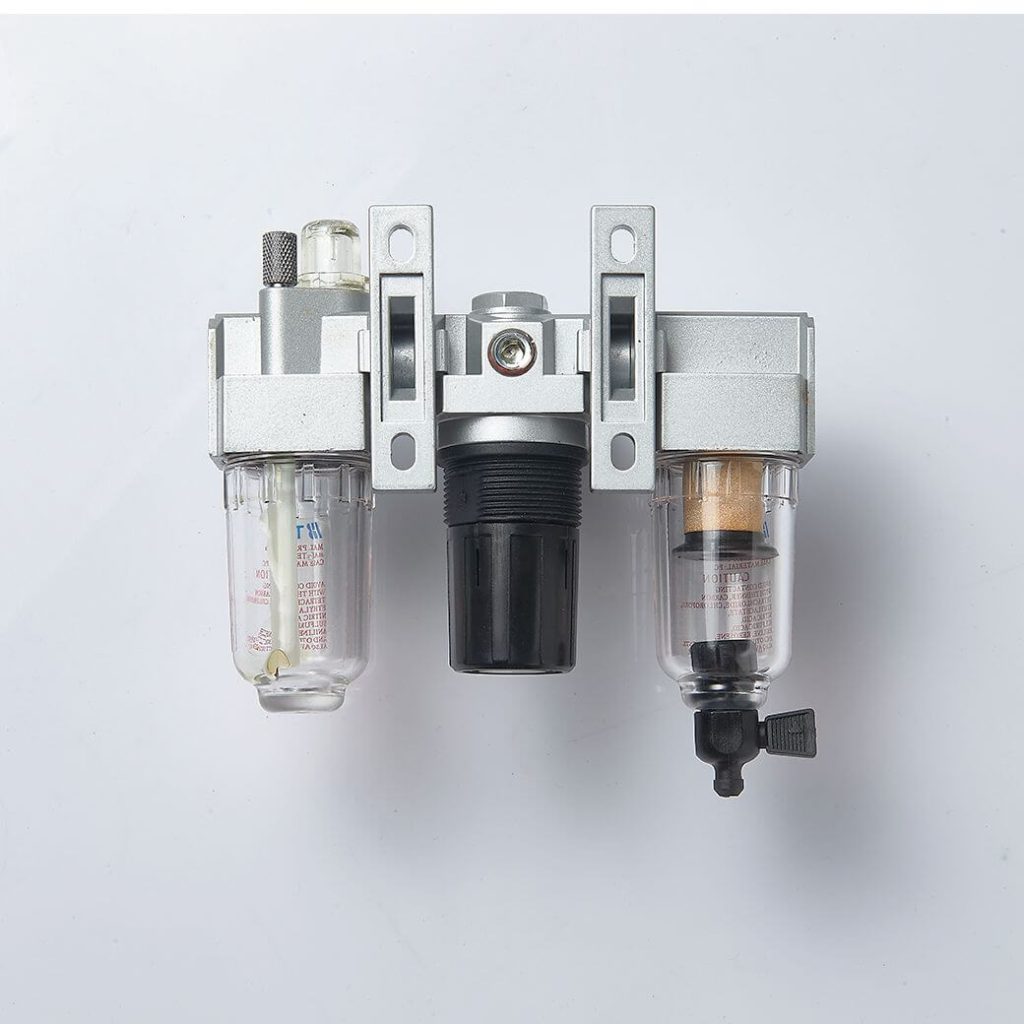

• ชุดกรองลม ชุดปรับคุณภาพลม แบบมีอุปกรณ์ 3 ชิ้น คือ F และR และL
• F = ตัวกรองลม (Filter), ชุดกรองอากาศ
• ชุดกรองลม, ชุดปรับคุณภาพลม FRL, (Air Service Unit)
• กรองละอองน้ำ ฝุ่น เรณู สิ่งสกปรกมีใช้กรองคืออนุภาค 3 ขนาด ขนาดไม่เกิน 40 ไมครอน(ใช้กับงานทั่วๆไป)
• กรองขนาดไม่เกิน0.3ไมครอน ใช้กับงานที่ต้องการความสะอาดมาก
• ขนาดไม่เกิน0.01ไมครอน สำหรับใช้งานนิวเมติกส์ในห้องสะอาดมากที่สุด เช่น ห้องผลิตยา ห้องผลิต Semiconductor ซึ้งต้องใช้ร่วมกับ Mist หรือ micro mist separator ซึ่งจะ
• กรองละอองน้ำมัน และควันละเอียดให้ออกมาจากลดอัด
• R = ตัวปรับแรงดันลม (Regulator)
• ควบคุมแรงดันลมให้ความดันด้านท่อสาขาลดลงตามต้องการโดยอาศัยให้หมุนปรับแรงที่สปริง เพื่อควบคุมแผ่นไดอะแฟรมให้ปรับแรงดันลมได้ในกรณีที่ต้องการปรับแรงดันลมในงานคุณภาพ
• สูง เช่น ใช้กับผู้ป่วย การผลิตยา เพื่อไม่ให้มีสนิมหลุดไปกับลม จึงใช้ไดอะแฟรมทำจากสแตนเลสหรือเทปล่อน
• L = ตัวจ่ายน้ำมันหล่อลื่น (Lubricator)
• ตัวจ่ายน้ำมันทำหน้าที่ดูดน้ำมันที่อยู่ใต้สุดของถ้วยของตัวจ่ายน้ำมัน น้ำมันที่ถูกดูดมาด้านบนสุดจะถูกลมแรงพัดไปในท่อลมทำให้น้ำมันอยู่ในสภาพละอองเล็กมาๆและผสมในลมไม่มากนัก
• ลมที่มีละอองน้ำมันจะไปทำหน้าที่หล่อลื่น ในโซลินอยด์วาล์ว (solenoid valve) กระบอกลม (air cylinder) ฯลฯ ทำให้อุปกรณ์มีอายุนานขึ้น
• น้ำมันที่ควรใช้ในการหล่อลื่น คือน้ำมันหล่อลื่น VG32
• และมีตัวควบคุม R202 กับ ควบคุมน้ำมันหล่อลื่น L202
• องค์ประกอบตัวกรอง  : 20U
• ความจุท่อระบายน้ำ : 15 ml
• ความจุท่อระบายน้ำมัน : 30 ml
• อัตราการไหลสูงสุด : 1100/min
• แรงดันขณะใช้งาน : 0.5-9.7 bar 7.2 psi – 140 psi
• แรงดันสูงสุด : 10 bar 145 psi
• ช่วงอุณหภูมิในการทำงาน :  5 – 60o C

• รูเกลียวขนาด : 1/4”

การติดตั้งชุดกรองลม

• ควรจะติดตั้ง ชุดกรองลมปรับแรงดันลม ให้ใกล้กับอุปกรณ์นิวแมติกหรือเครื่องจักรให้มากที่สุด เพื่อแก้ปัญหาเรื่องความดันตกคร่อมที่จะเกิดขึ้น
• นอกจากนั้นความสูงระหว่างพื้นถึง ชุดกรองลมปรับแรงดันลม จะต้องมีระยะพอที่จะถอดกรองทำความสะอาดหรือเปลี่ยนไส้กรองได้
• และที่ถ้วยพลาสติกหรือแก้วที่ครอบกรองอยู่นั้นควรจะใช้ครอบโลหะครอบอีกครั้งหนึ่งเพื่อป้องกันอุบัติเหตุที่จะเกิดขึ้นได้

คำเตือน

• หลีกเลี่ยงการถูกสารทินเนอร์, สารคาร์บอนเตตระคลอไรด์, สารคลอโรฟอร์ม, สารเอทธีล อะซีเทต, กรดไนตริค, กรดซัลฟูริก, สารอริลีน, สารคีโรซีน และสารละลายอินทรีย์อื่นๆ รวมถึงหลีกเลี่ยงการโดนแสงอาทิตย์โดยตรง
