ดิจิตอลมัลติมิเตอร์

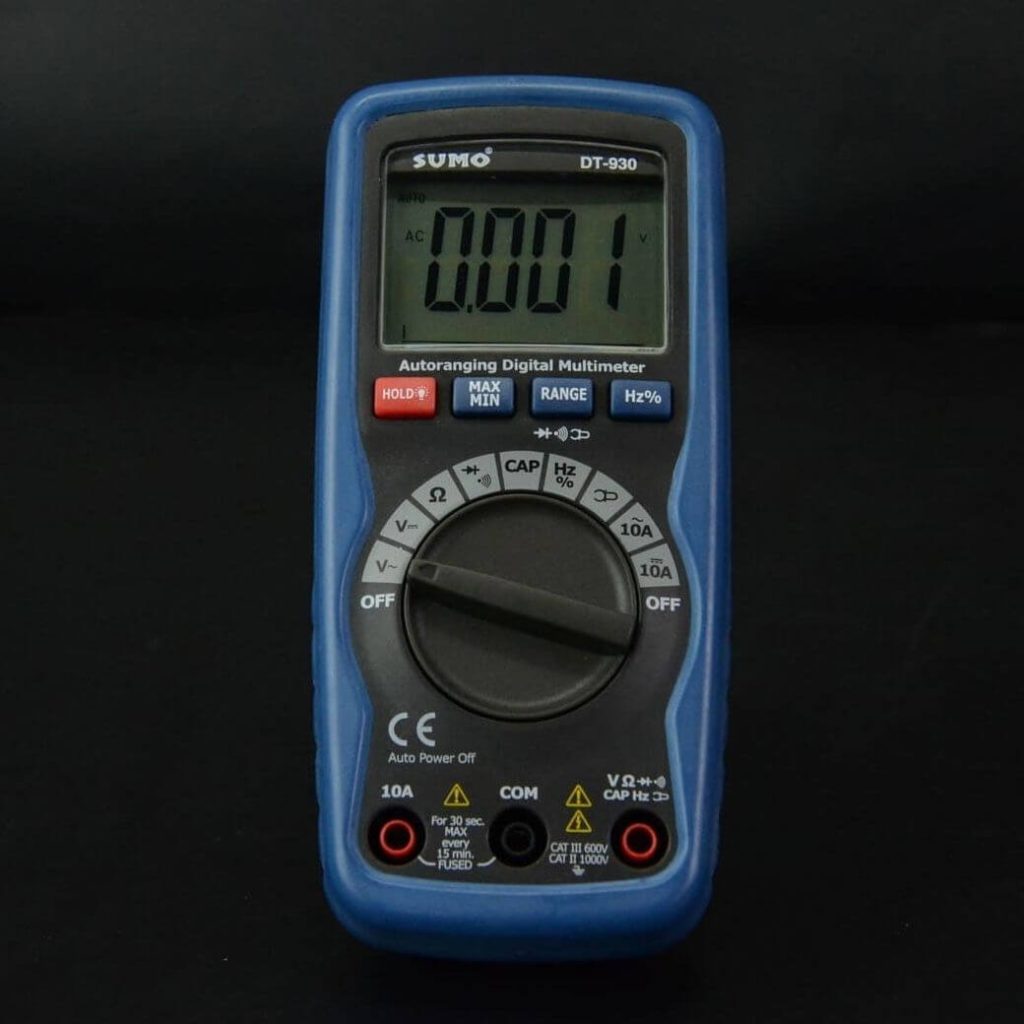

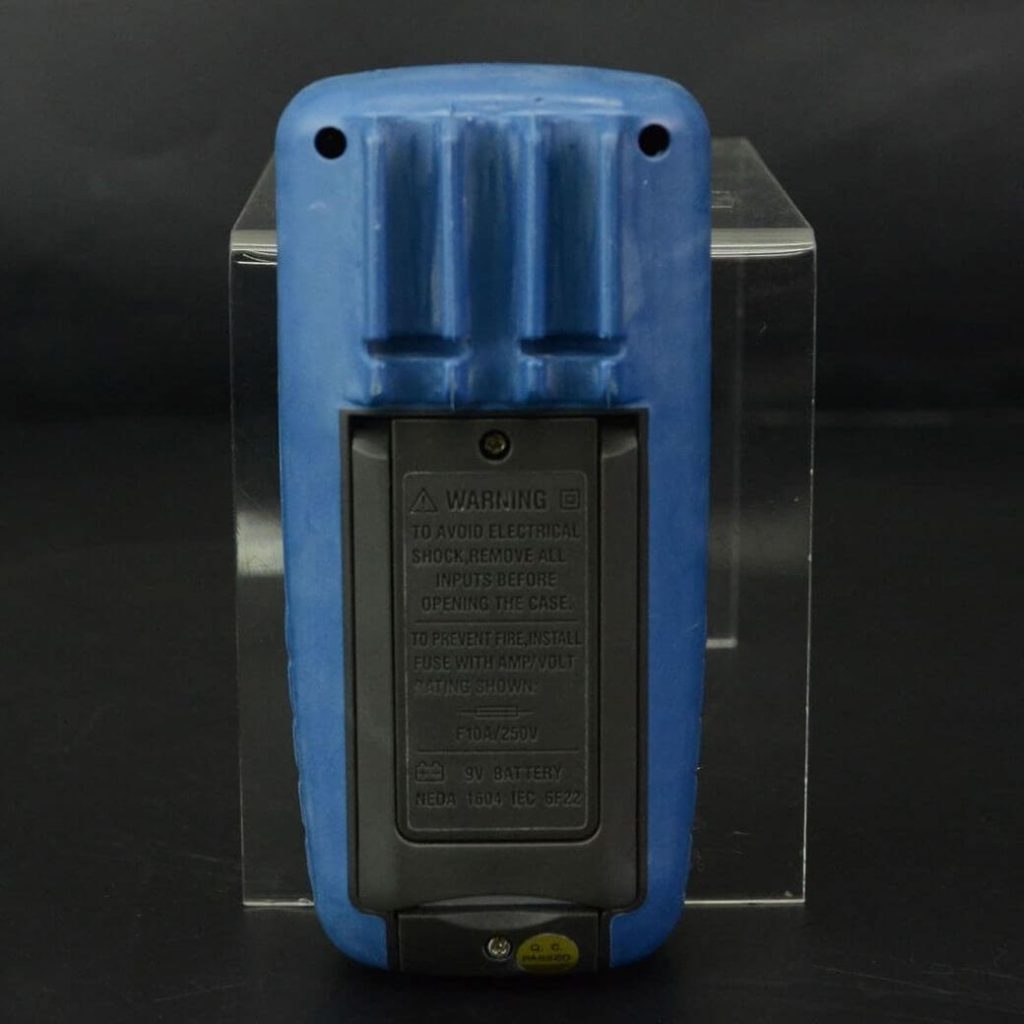

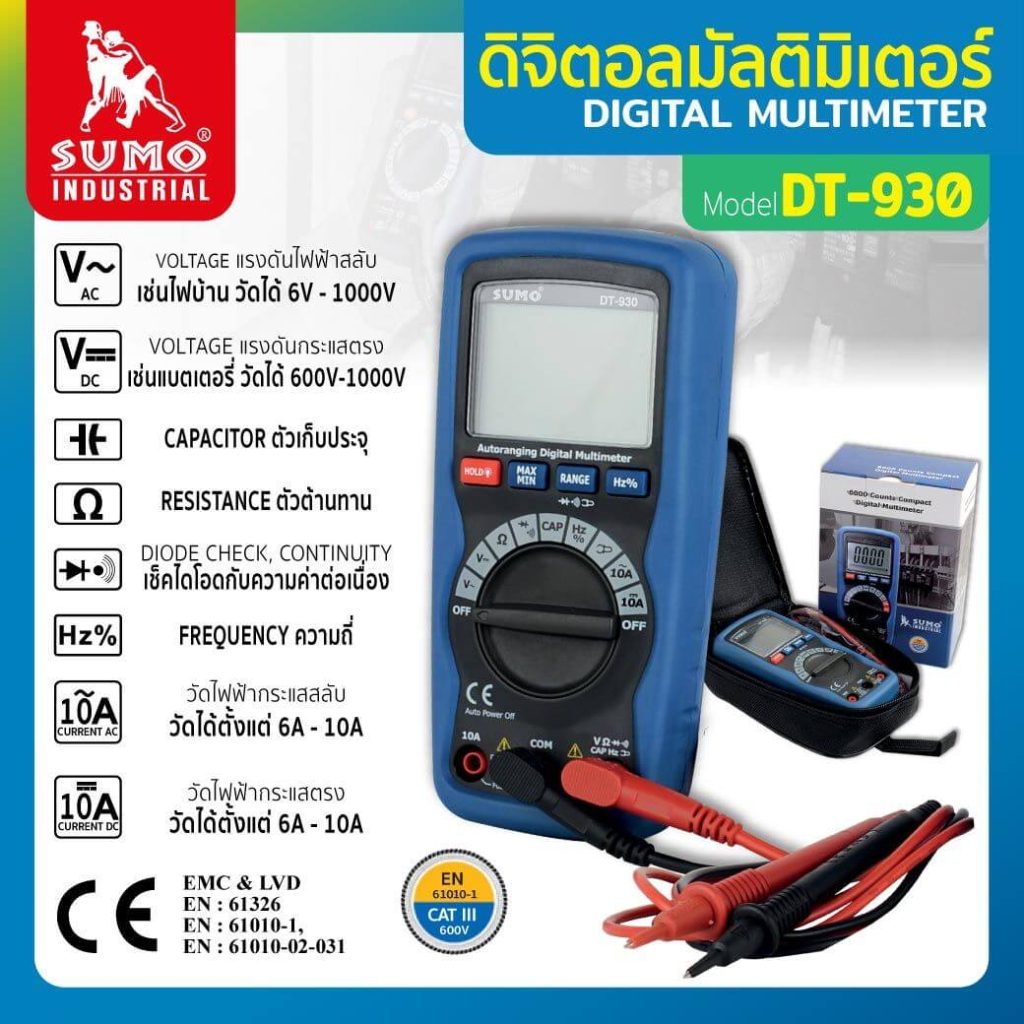

ดิจิตอลมัลติมิเตอร์ รุ่น DT-930 SUMO

Digital Multimeter mod. DT-930 SUMO

ดิจิตอลมัลติมิเตอร์  STINTERTRADE

ดิจิตอลมัลติมิเตอร์ STINTERTRADE

ดิจิตอลมัลติมิเตอร์  STINTERTRADE

ดิจิตอลมัลติมิเตอร์ STINTERTRADE

ดิจิตอลมัลติมิเตอร์  STINTERTRADE

ดิจิตอลมัลติมิเตอร์ STINTERTRADE

ดิจิตอลมัลติมิเตอร์  STINTERTRADE

ดิจิตอลมัลติมิเตอร์ STINTERTRADE

คุณสมบัติ

  • มาตรฐานความปลอดภัย EN61010-1CATII 600V, CATII 1000V
  • เคสพลาสติกหุ้มสองชั้น
  • การป้องกันอันตรายสูงสุด

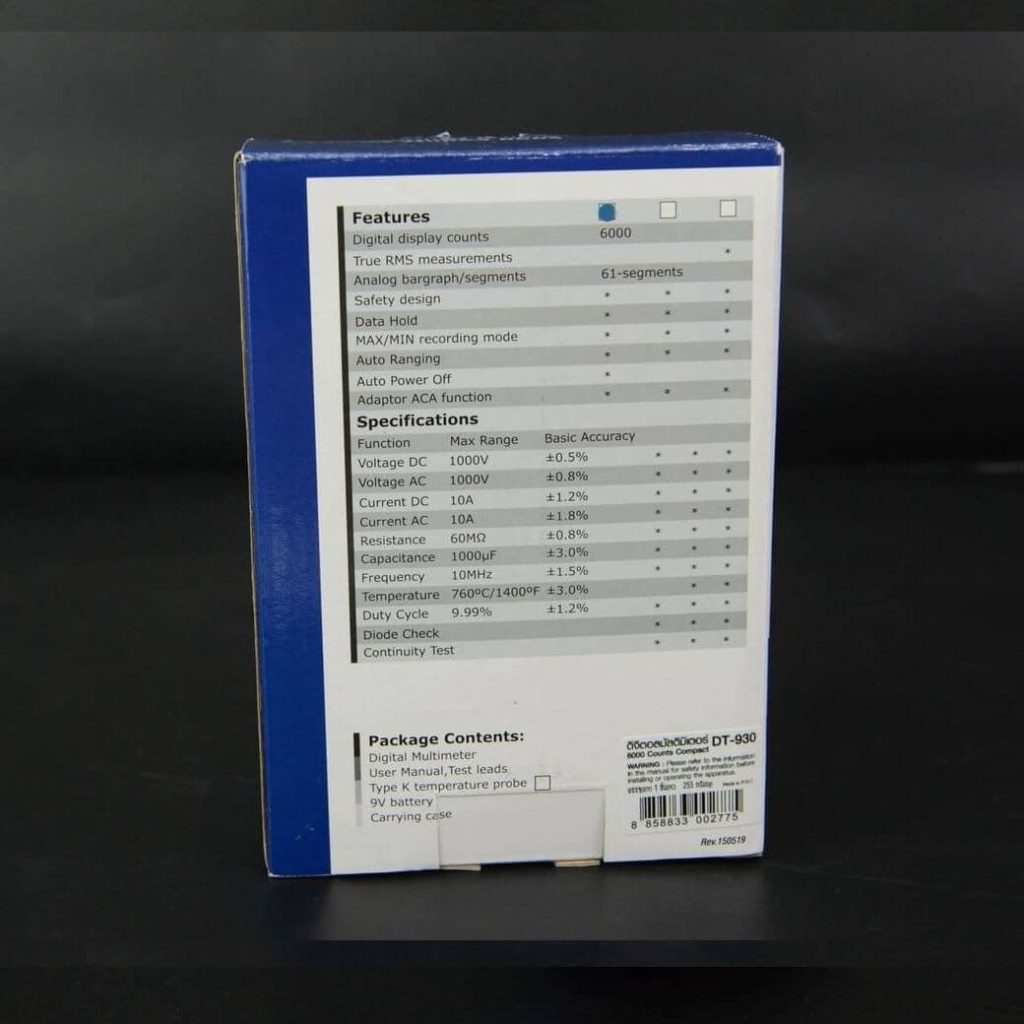

ข้อมูลจำเพาะ : Specifications

Function

Max Range

Basic Accuracy

Voltage DC

1000V

±0.5%

Voltage AC

1000V

±0.8%

Current DC

10A

±1.2%

Current AC

10A

±1.8%

Resistance

60MΩ

±0.8%

Capacitance

1000uF

±3.0%

Frequency

10MHz

±1.5%

Temperature

760°C/1400°F

±3.0%

Duty Check

99.9%

±1.2%

Diode Check

Continuity Test

Size(HxWxD): 150mm x 70mm x 48mm

Weight : 255g







อธิบายฟังก์ชั่นต่างๆของ ดิจิตอลมัลติมิเตอร์ รุ่น DT-930

ฟังก์ชั่นต่างๆของ ดิจิตอลมัลติมิเตอร์ รุ่น DT-930

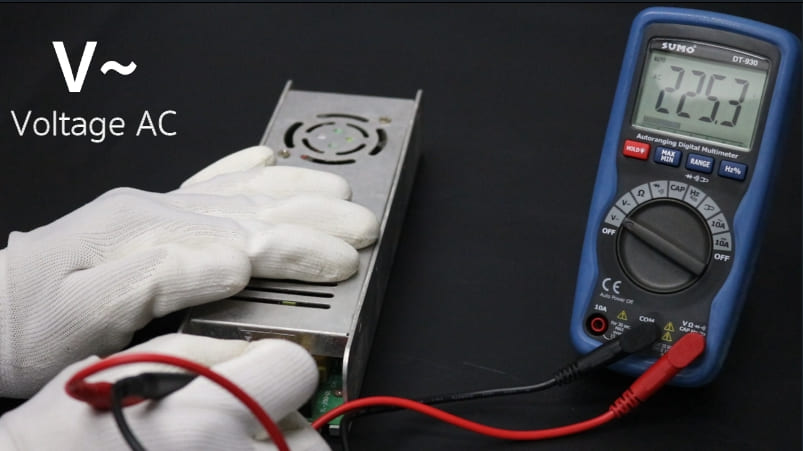

  • Voltage AC วัดแรงดัน AC เช่น ไฟบ้าน สามารถวัดได้ตั้งแต่ 6V – 1000V
  • คือไฟฟ้ากระแสสลับ มีการสลับขั้วบวกและลบกันอยู่ตลอดเวลา ไม่เหมือนกระแสตรง (direct current, DC หรือ dc) ที่ไฟฟ้าจะไหลไปในทิศทางเดียวและไม่ไหลกลับ
    ดิจิตอลมัลติมิเตอร์  STINTERTRADE

    ดิจิตอลมัลติมิเตอร์ STINTERTRADE

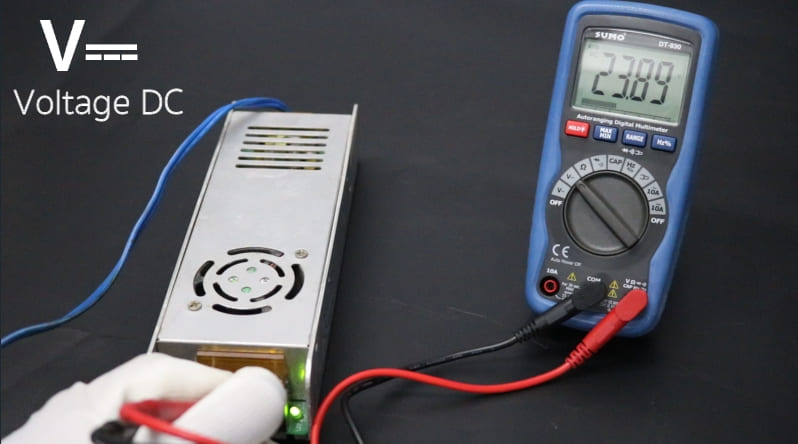

    • Voltage DC วัดแรงดัน DC เช่น แบตเตอรี่ สามารถวัดได้ตั้งแต่ 600V – 1000V
    • คือแรงดันไฟฟ้ากระแสตรง ไฟฟ้ากระแสตรงประเภทไม่สม่ำเสมอคือ ไฟฟ้ากระแสตรงที่เป็นช่วงคลื่นไม่สม่ำเสมอไฟฟ้ากระแสตรงชนิดนี้ได้มาจากเครื่อง ไดนาโมหรือ วงจรเรียงกระแส

      ดิจิตอลมัลติมิเตอร์  STINTERTRADE

      ดิจิตอลมัลติมิเตอร์ STINTERTRADE

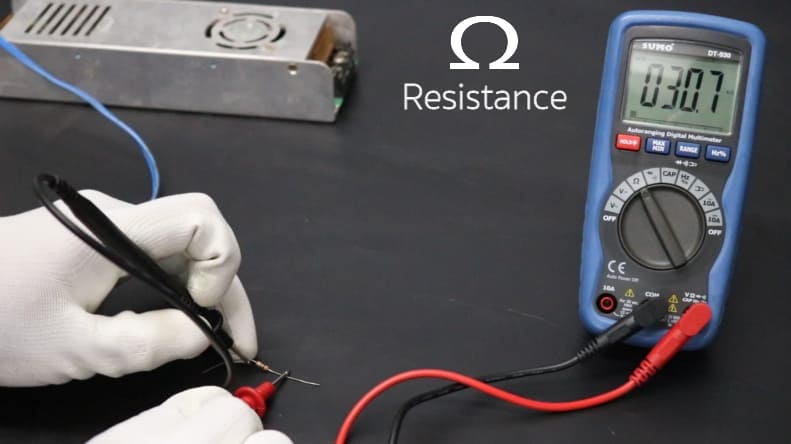

    • Resistance วัดความต้านทาน โอห์ม สามารถวัดได้ตั้งแต่ 600 Ω – 60MΩ
    • คือความต้านทานเป็นคุณสมบัติของอุปกรณ์ที่ต้านการไหลของกระแสไฟฟ้า  เมื่อมีแรงดันตกคร่อมอุปกรณ์  ก็จะเกิดพลังงานขับให้กระแสไหลผ่านตัวมัน และพลังงานจะปรากฎในรูปของความร้อน ที่ตัวอุปกรณ์ความต้านทานมีหน่วยวัดเป็นโอห์ม และสัญลักษณ์ของโอห์มคือตัวโอเมกา Ω
      ดิจิตอลมัลติมิเตอร์  STINTERTRADE

      ดิจิตอลมัลติมิเตอร์ STINTERTRADE

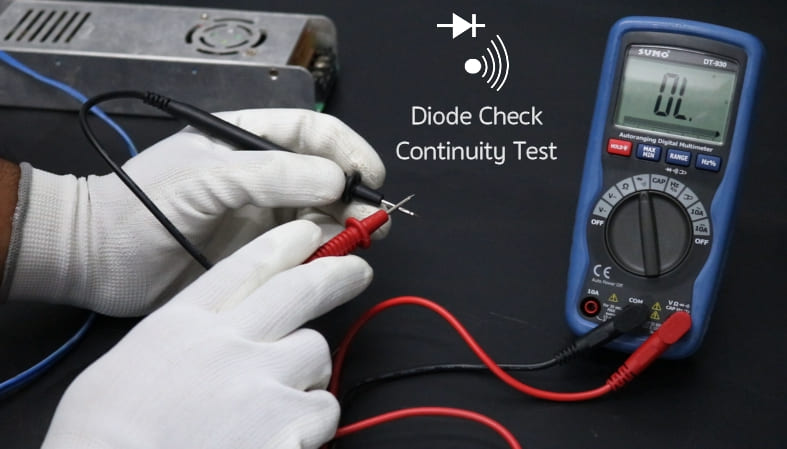

      • Diode check, Continuity เช็คไดโอดกับความค่าต่อเนื่อง
      • ไดโอดเป็นอุปกรณ์อิเล็กทรอนิกส์ที่มีคุณสมบัติยอมให้กระแสไหลผ่านได้เพียงด้านเดียวที่เห็นเป็นประจำคือ วงจรเร็คติไฟเออร์ ไดโอดมีสองขั้วคือ แอโนด A และ แคโทด K ที่นิยมเรียกกันว่าขา A และขา K การสังเกตขาด้วยตาเปล่าจากการดูขีดที่ตัวไดโอดถ้าขีดอยู่ด้านไดแสดงว่าขานั้นเป็นขา K

        ดิจิตอลมัลติมิเตอร์  STINTERTRADE

        ดิจิตอลมัลติมิเตอร์ STINTERTRADE

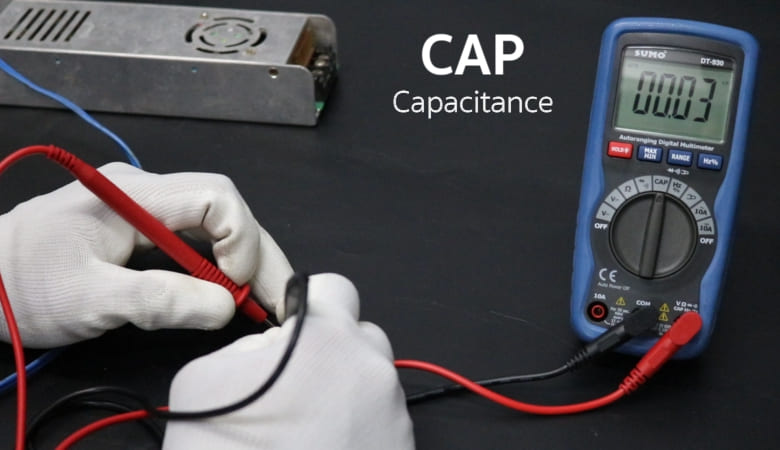

      • Cap (Capacitance) วัดความจุของ คาปาซิเตอร์  วัดได้ตั้งแต่ 40nF – 4000uF
      • คือ ความสามารถในการเก็บประจุของตัวนำไฟฟ้า หรือ ปริมาณประจุไฟฟ้า ที่ทำให้ตัวนำมีค่าศักย์ไฟฟ้าเพิ่มขึ้นหรือลดลง 1 หน่วย ตัวนำใดมีความจุไฟฟ้ามาก แสดงว่าจะต้องใช้ประจุไฟฟ้าจำนวนมากในการทำให้ศักย์ไฟฟ้าเพิ่มขึ้น แต่ตัวนำใดมีความจุไฟฟ้าน้อย ศักย์ไฟฟ้าก็จะเพิ่มขึ้นจากเดิมมาก

        ดิจิตอลมัลติมิเตอร์  STINTERTRADE

        ดิจิตอลมัลติมิเตอร์ STINTERTRADE

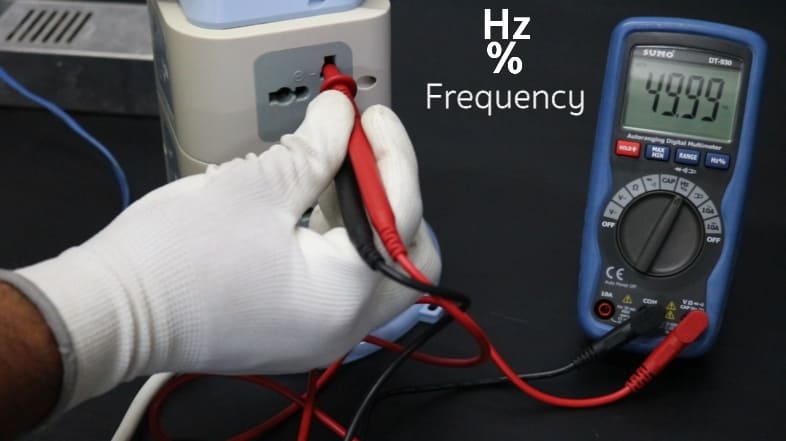

    • Hz% (Frequency) วัดได้ตั้งแต่  10Hz – 10MHz
    • คือหน่วยของค่าความถี่ โดย 1 Hz คือ ความถี่ที่เท่ากับ 1 ครั้ง ต่อวินาที (1/s) หรือ : ดังนั้น 50 Hz หมายถึงมีความถี่เท่ากับ 50 ครั้งต่อ 1 วินาที หน่วยความถี่อื่น ๆ ได้แก่ เรเดียนต่อวินาที (radian/second, rad/s) และรอบต่อนาที (revolutions per minute, RPM)
      ดิจิตอลมัลติมิเตอร์  STINTERTRADE

      ดิจิตอลมัลติมิเตอร์ STINTERTRADE

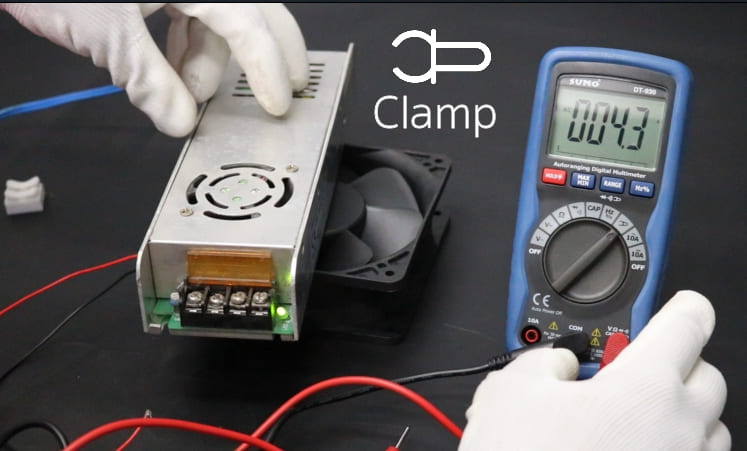

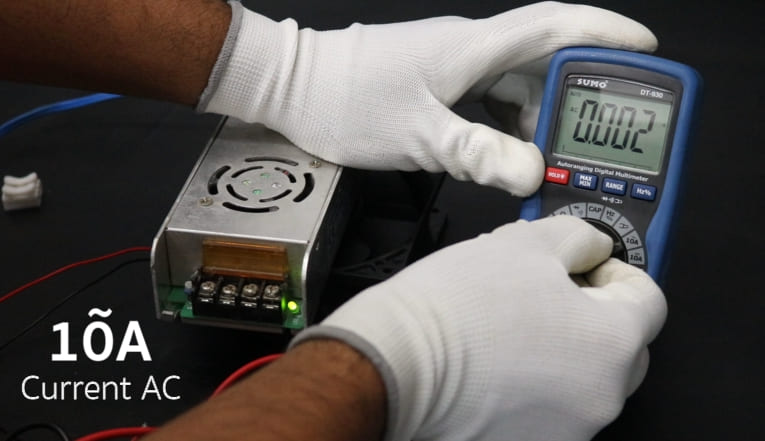

      • AC Current ไฟฟ้ากระแสสลับด้านบน ใช้สำหรับ เช็คอุปกรณ์ว่ากินกระแสอยู่ที่เท่าไร วัดได้ตั้งแต่ 6A – 10A
      • กระแสที่มีทิศทางไปและกลับตลอดระยะเวลา มีการสลับขั้วบวกและลบกันอยู่ตลอดเวลา ไม่เหมือนกระแสตรง (Direct Current, DC หรือ dc) ที่ไฟฟ้าจะไหลไปในทิศทางเดียวและไม่ไหลกลับ

        ดิจิตอลมัลติมิเตอร์  STINTERTRADE

        ดิจิตอลมัลติมิเตอร์ STINTERTRADE

      • AC Current ไฟฟ้ากระแสสลับด้านบน ใช้สำหรับ เช็คอุปกรณ์ว่ากินกระแสอยู่ที่เท่าไร วัดได้ตั้งแต่ 6A – 10A

        ดิจิตอลมัลติมิเตอร์  STINTERTRADE

        ดิจิตอลมัลติมิเตอร์ STINTERTRADE

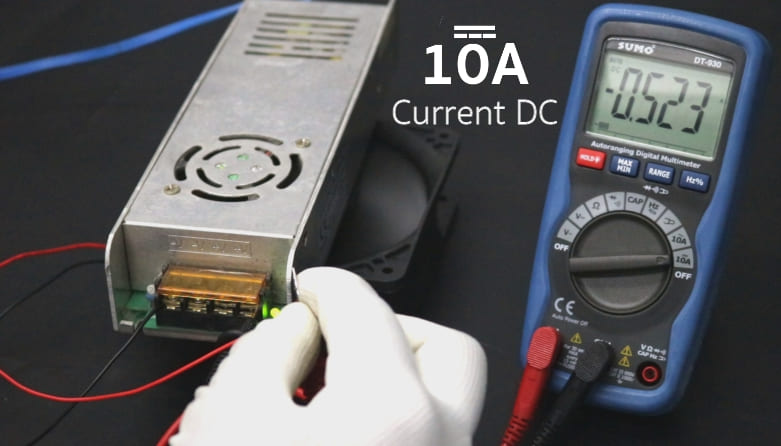

      • DC Current ไฟฟ้ากระแสตรง หรือไฟฟ้า DC วัดได้ตั้งแต่ 6A – 10A
      • ไฟฟ้าที่มีทิศทางการไหลเพียงทิศทางเดียวจากขั้วลบของแหล่งกำเนิดไฟฟ้า แล้วไหลผ่านอุปกรณ์ไฟฟ้า แล้วกลับเข้าไปยังขั้วบวกของแหล่งกำเนิดไฟฟ้าอีกครั้ง ภาพด้านล่างเป็นภาพลักษณะรูปคลื่นไฟฟ้าของไฟฟ้ากระแสตรง
