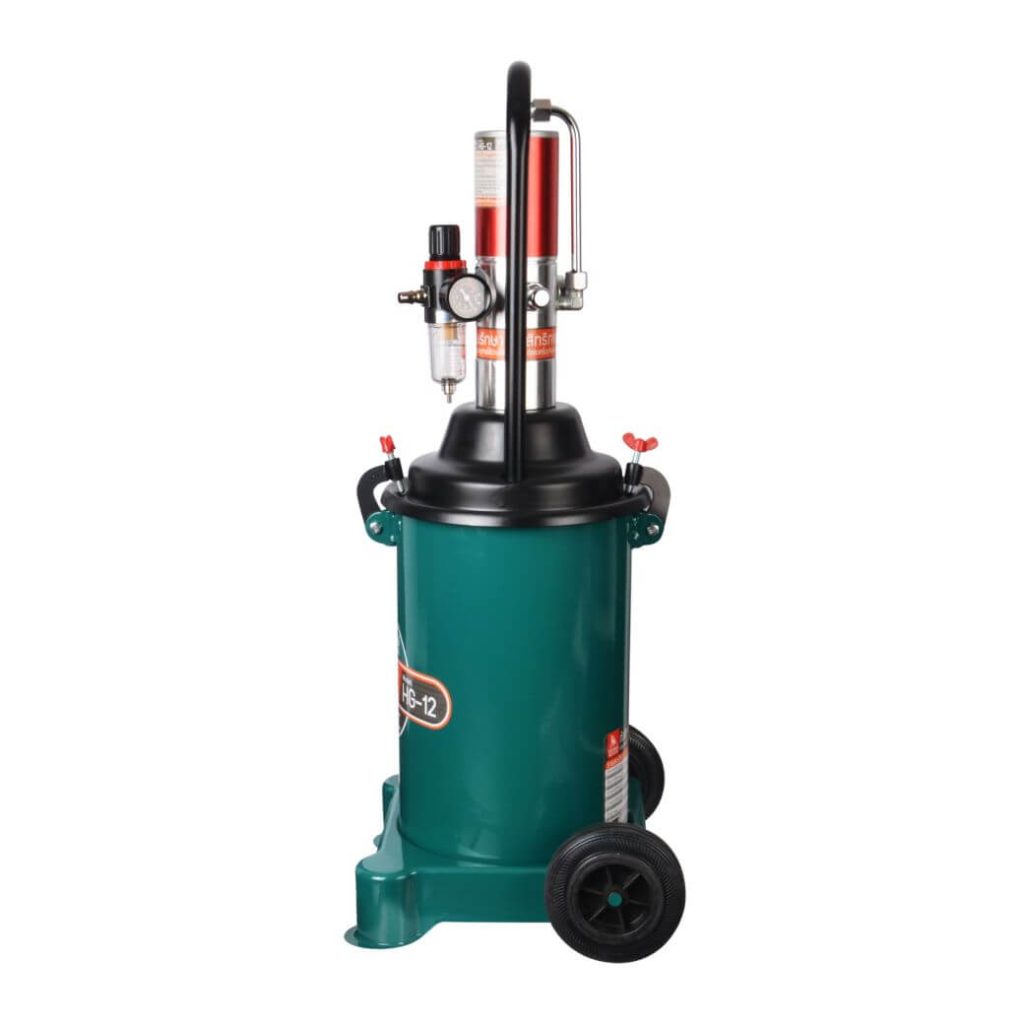

ถังอัดจารบี ลม รุ่น HG-12 SUMO

HIGH-PRESSURE GREASE-PUMP INSTRUCTION Mod. HG-12 SUMO

รายละเอียด

ถังอัดจาระบี STINTERTRADE

ถังอัดจาระบี STINTERTRADE

ถังอัดจาระบี STINTERTRADE

ถังอัดจาระบี STINTERTRADE

ถังอัดจาระบี STINTERTRADE

ถังอัดจาระบี STINTERTRADE

ถังอัดจาระบี STINTERTRADE

ถังอัดจาระบี STINTERTRADE

ถังอัดจาระบี STINTERTRADE

ถังอัดจาระบี STINTERTRADE

ถังอัดจาระบี STINTERTRADE

ถังอัดจาระบี STINTERTRADE

ถังอัดจาระบี STINTERTRADE

ถังอัดจาระบี STINTERTRADE

ถังอัดจาระบี STINTERTRADE

ถังอัดจาระบี STINTERTRADE

ถังอัดจาระบี STINTERTRADE

ถังอัดจาระบี STINTERTRADE

ถังอัดจาระบี STINTERTRADE

ถังอัดจาระบี STINTERTRADE

ถังอัดจาระบี STINTERTRADE

ถังอัดจาระบี STINTERTRADE

หัวฉีดจารบีแรงดันสูง (HIGH PRESSURE GREASE INJECTOR)

  • ใช้เพื่อเติมจารบีหล่อลื่นกับเครื่องจักร หรือรถพาหนะ สะดวกต่อการใช้งาน
  • ตัวปั๊มทำงานด้วยระบบลม ใช้ร่วมกับปั๊มลมที่มีขนาดถังลม 50 ลิตรขึ้นไป
  • ความจุถังอัดจารบี 12 ลิตร
  • Use additional grease for lubrication with machines or vehicles, convenient to use
  • The pump works with a pneumatic system. Use with air compressor size 50 liters or more.
  • Tank capacity 12 liters

อุปกรณ์มาตรฐาน (Accessories)

  • สายอัดจารบี ยาว 4 เมตร เกลียว 1/4″ (High pressure hose 4m, thread 1/4″)
  • ชุดกรองลมดักน้ำ (Air filter)
  • ปืนอัดจารบีพร้อมหัวแบน (High pressure gun with flat nozzle)
  • หัวแบบแหลม (Pointed nozzle)
  • คู่มือ/ชุดซ่อม (Manual/spare parts)

รายละเอียด(Specification)

อัตราแรงดัน (Compression Ration) 50 : 1
แรงดันเข้า (Air Inlet Pressure) 6 – 8 bar
อัตราการไหล (Pump Capacity) 0.85 L/min
แรกดันขาออก (Outlet Pressure) 300 – 400 bar
ความจุของถัง (Barrel Capacity) 12 L
เส้นผ่านศูนย์กลางกระบอกลม (Air Cylinder Diameter) 70 mm
ความยาวสาย (High Pressure Hose Length) 3/8″ x 4 m
ขนาดเครื่อง (Dimension) 360 x 320 x 840 mm
น้ำหนัก (Weight) 14 Kg



เหมาะสำหรับ (Suitable for)

  • ยืดอายุการเสียดสีของชิ้นส่วนยานยนต์หนัก มีการใช้กันอย่างแพร่หลายในรถยนต์ รถแทรกเตอร์ การฉีดจาระบีสำหรับเครื่องจักรไดนามิก
  • Prolong the friction parts of heavy vehicle’s working life. It is widely used in automobile, tractors, dynamic machines grease injection aspects

การติดตั้ง (Installation)

  • นำจาระบีใส่ลงไปใน ถังอัดจารบี (Put grease into the grease tank)
  • ปิดล็อกฝาครอบถังอัดจาระบีให้เรียบร้อย (Close the cover completely)
  • ติดตั้งเครื่องกรองไอน้ำปรับแรงดันเข้ากับทางเข้าลม  (Attach the air filter to the air inlet)
  • ต่อสายลมเข้ากับตัวกรองไอน้ำ (Connect the air hose to air filter)
  • ติดตั้งสายอัดจาระบีเข้ากับหัวอัดจาระบีพร้อมมือบีบ (Install the grease hose to the grease gun)



วิธีการไล่ลม (How to bleed)

  • ให้เสียบตัวปั้มเข้ากับตัวถัง (Plug the pump into the tank.)
  • เสียบสายลมเปิดวาล์วให้เครื่องทำงาน และคลายหัวไล่ลมที่ตัวปั้มดูจนกว่าจะมีจาระบี (Plug in the air hose, open the valve and loosen the bleeder head on the pump until there is grease.)

การบำรุงรักษา (Maintenance)

  • ตรวจเช็คทำความสะอาด ระบายน้ำทิ้งจากปั้มลมเพื่อป้องกันน้ำเข้าปั้มซึ่งจะทำให้ปั้มเสียหาย
  • Clean and check, drain the water from air compressor which will damage the pump.

คำแนะนำ/ข้อควรระวัง (Suggestion/Caution)คำเตือน (Warning)

  • ควรติดตั้งชุดกรองลมดักน้ำ เพื่อไม่ให้น้ำและความชื้นเข้าหัวปั๊มอัดจารบี และตั้งแรงดันลมไม่เกิน 8 บาร์ ซึ่งเป็นสาเหตุหลักที่ทำให้หัวปั๊มได้รับความเสียหาย
  • ตรวจสอบอุปกรณ์ ข้อต่อให้แน่ใจว่าไม่มีการรั่วซึม
  • จารบีต้องไม่มีเศษหรือสิ่งสกปรก ซึ่งอาจทำให้ปั้มเสียหายได้
  • Should install air filter in order to prevent water and moisture from entering the grease pump head. And set the air pressure not more than 8 bar, which is the main cause of the pump head being damaged.
  • check the joints ensure there is no leakage.
  • Grease must not contain debris or dirt which may cause damage to the pump



คำเตือน (Warning)

  • ไม่ใช้แรงดันลมเกินกว่าที่กำหนด 8 บาร์
  • Do not exceed the maximum air pressure
