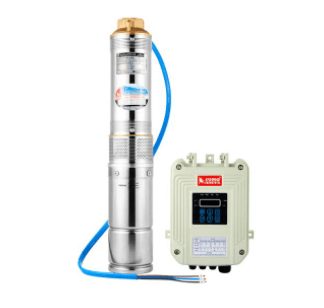

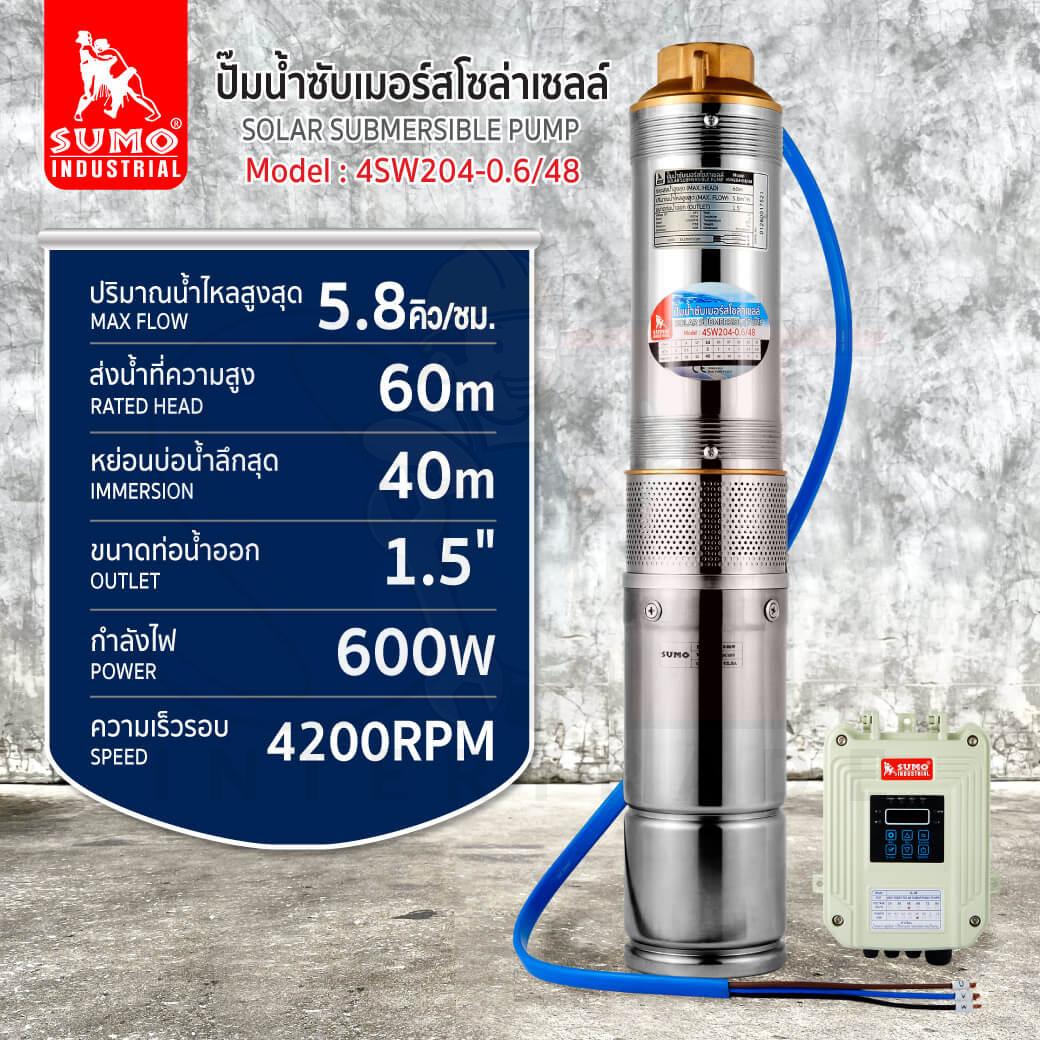

ปั๊มน้ำซับเมอร์สโซล่าเซลล์ รุ่น 4SW204-0.6/48

รายละเอียดเพิ่มเติม

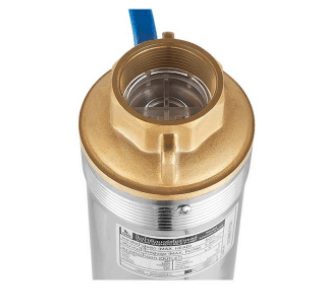

ปั๊มน้ำซับเมอร์สโซล่าเซลล์ รุ่น 4SW204-0.6/48

คุณสมบัติ

• ปั๊มน้ำโซล่า ปั๊มน้ำบาดาล ปั๊มบาดาล โซลาร์ปั๊ม  มอเตอร์ไร้แปรงถ่านประสิทธิภาพสูงกว่ามอเตอร์ทั่วไป90%

• ปั๊มน้ำโซล่า ปั๊มน้ำบาดาล ปั๊มน้ำสเมอร์ส โซลาร์ปั๊ม เครื่องมีขนาดเล็กอายุการใช้งานยาวนาน

• มีระบบSoft Start เพื่อลดการสึกหรอของเครื่อง

• ตัวควบคุมประเภททั่วไปเหมาะกับแผงโซลาร์เซลล์และแบตเตอรี่

• มอเตอร์ระบายความร้อนด้วยน้ำมันเย็นและหล่อลื่นได้ดีขึ้น

• มีระบบป้องกันOverload

• มีระบบป้องกันไฟฟ้าเข้าเกินที่กำหนด

• มีระบบป้องกันไฟฟ้าเข้าต่ำเกินไป

• ใช้งานกับแรงดันไฟฟ้าได้หลากหลาย

• มีระบบป้องกัน ซอฟต์สตาร์ท

• มีระบบป้องกันไฟฟ้าลัดวงจร

• มีระบบป้องกันความร้อน

• มีระบบป้องกันการต่อสายสลับ

รายละเอียดสินค้า (SPECIFICATION)

ท่อน้ำออก (Outlet)	1.5″
แรงดันไฟฟ้า DC	48V
กำลังไฟฟ้า (Power)	600W
ความเร็วรอบสูงสุด (Speed)	4,200RPM
ใบพัด (Impeller)	4PCS
ส่งน้ำสูงสุด (Max. Head)	60M
ปริมาณน้ำ (Max. Flow)	6.0m³/h(6,000L/min)
อุณหภูมิน้ำสูงสุด (Temperature)	35ċ
ระดับป้องกัน (Protection)	IP68
ระดับฉนวนป้องกันความร้อน (Insulation)	B
ความยาวสายไฟ (Cable length)	3x2mm²x1m
ขนาดสินค้า (Dimension)	569×98 mm
น้ำหนัก (Weight)	9.5 kg

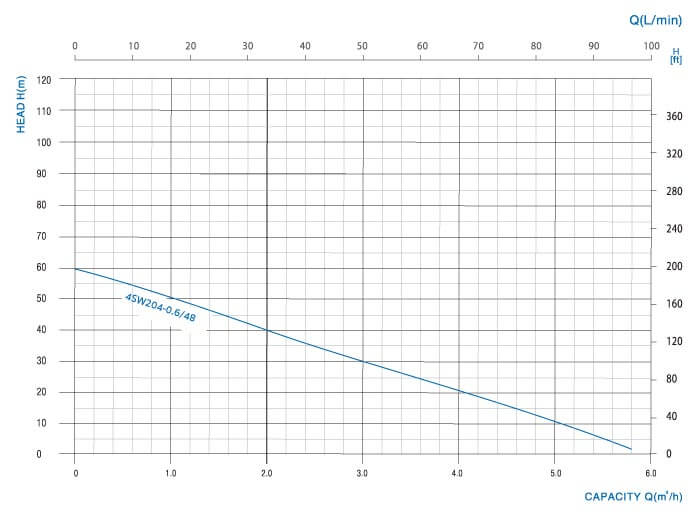

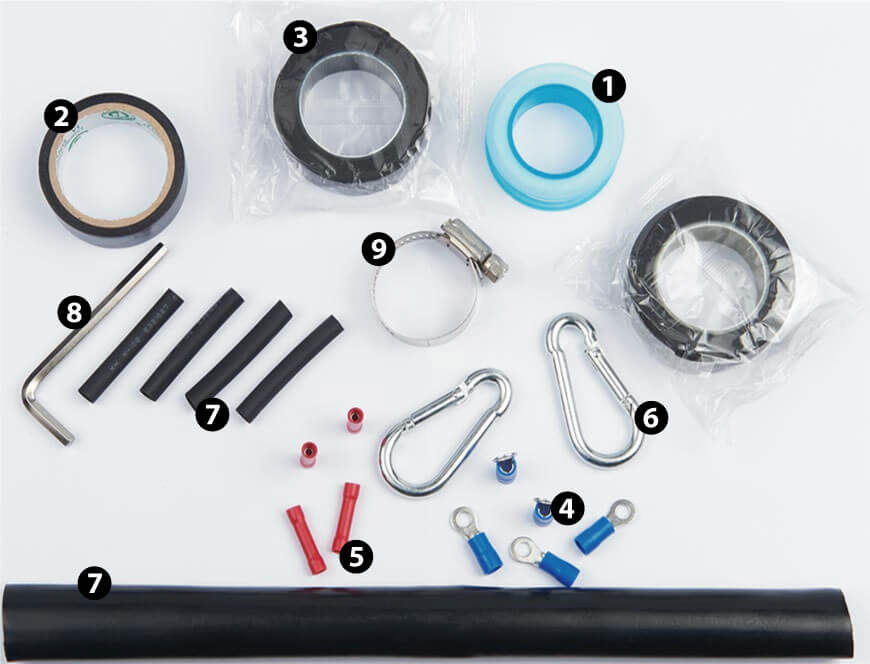

อุปกรณ์มาตรฐาน

1. เทปพันเกลียว/ PTFE tape

2. เทปพันสายไฟ/Electric tape

3. เทปพันสายไฟกันน้ำ/Waterproof tape

4. หางปลากลม/Terminal connector

5. ข้อต่อสายไฟ/Insulated butt terminal

6. ตะขอ/Hanger ring

7. ท่อหด/Heat shrink tube

8. ประแจ/Hex. Wrench

9. แคมป์รัด/Hose clamp

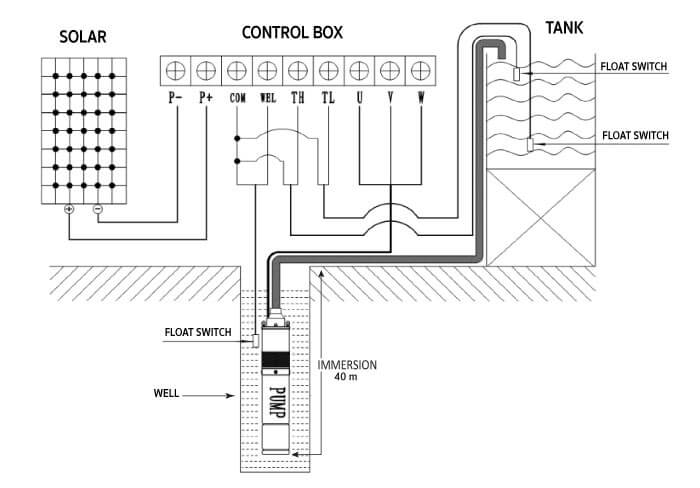

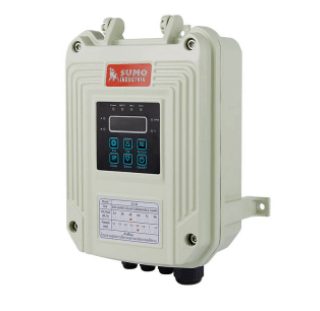

*วงจรการเชื่อมต่อแผงโซล่าเซลล์กับแผงควบคุมและปั๊มน้ำ*

• สายไฟขั้ว – จากแผงโซล่าเซลล์ ให้ต่อเข้ากับ ข้อต่อ P- บนกล่องควบคุม

• สายไฟขั้ว + จากแผงโซล่าเซลล์ ให้ต่อเข้ากับ ข้อต่อ P+ บนกล่องควบคุม

• ถ้าต้องการต่อทุ่นลอยในบ่อให้ต่อสายเซนเซอร์ทุ่นลอยระดับในบ่อเข้ากับ WELบนกล่องควบคุม สายไฟทุ่นลอยเข้ากับ COM  บนกล่องควบคุม

• ถ้าต้องการต่อทุ่นลอยในบ่อให้ต่อสายเซนเซอร์ทุ่นลอยระดับล้นเข้ากับ THบนกล่องควบคุม สายไฟทุ่นลอยเข้ากับ COM  บนกล่องควบคุม

• ถ้าต้องการต่อทุ่นลอยในบ่อให้ต่อสายเซนเซอร์ทุ่นลอยระดับต่ำเข้ากับ TL บนกล่องควบคุม สายไฟทุ่นลอยเข้ากับ COM  บนกล่องควบคุม

• สายที่มี U บนสายของปั๊ม ให้ต่อเข้ากับ U บนกล่องควบคุม

• สายที่มี V บนสายของปั๊ม ให้ต่อเข้ากับ V บนกล่องควบคุม

• สายที่มี W บนสายของปั๊ม ให้ต่อเข้ากับ W บนกล่องควบคุม

การติดตั้ง ปั๊มน้ำซับเมอร์ส โซล่าเซลล์

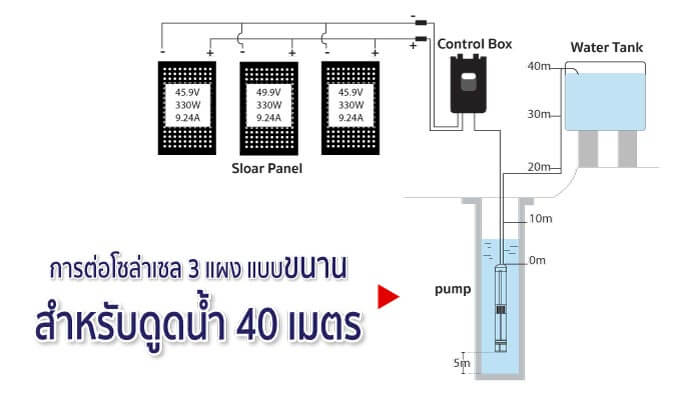

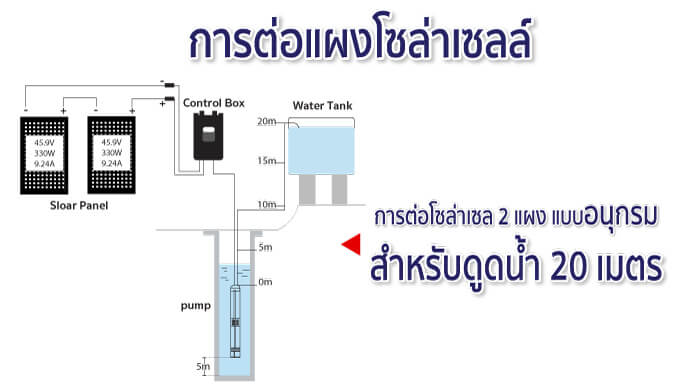

การต่อแผงโซล่าเซลล์ สำหรับ ปั๊มน้ำซับเมอร์สโซล่าเซลล์

• แผงโซล่าเซลล์ 1 แผง จะมีสายไฟอยู่แค่ 2 เส้น ก็คือ สายไฟขั้วบวก และก็สายไฟขั้วลบ โดยสายไฟขั้วบวกของแผงโซล่าเซลล์ จะมีหัวปลั๊กเป็น MC4 ตัวผู้ และสายไฟขั้วลบของแผงโซล่าเซลล์ จะมีหัวปลั๊กเป็น MC4 ตัวเมีย

ขั้วลบของแผงที่ 1 ไปต่อเข้ากับสายไฟขั้วบวกของแผงที่ 2 เอาสายไฟขั้วบวกของแผงที่ 1 ต่อเข้ากับขั้วบวก (+) บนกล่องควบคุม และสายไฟขั้วลบของแผงที่ 2 ต่อเข้ากับขั้วลบ (-) บนกล่องควบคุม

การต่อแผงโซล่าเซลล์แบบขนาน

เอาขั้วลบของแผงที่ 1 2 และ 3  ไปต่อเข้ากับ ข้อต่อ MC4 3รุ่ม1 เป็นชุดขั้วลบและเอาขั้วบวกของแผงที่ 1 2 และ 3  ไปต่อเข้ากับ ข้อต่อ MC4 3รุ่ม1 เป็นชุดขั้วบวก และเอาสายไฟชุดขั้วลบต่อเข้ากับขั้วลบ (-) บนกล่องควบคุม และสายไฟชุดขั้วบวกต่อเข้ากับขั้วบวก (+) บนกล่องควบคุม

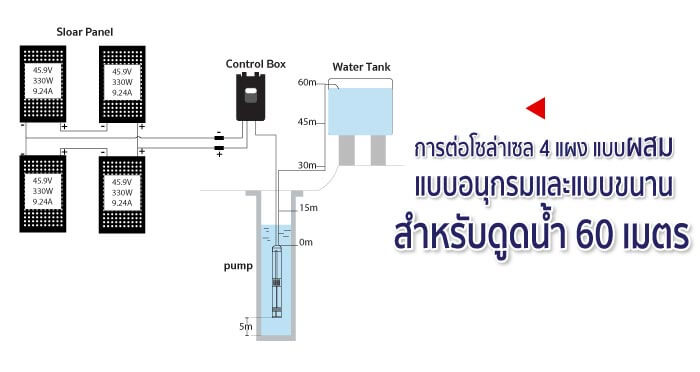

การต่อแผงโซล่าเซลล์แบบผสม

เอาขั้วลบของแผงที่ 1 ต่อเข้ากับขั้วบวกของแผงที่ 2 และเอาขั้วลบของแผงที่ 3 ต่อเข้ากับขั้วบวกของแผงที่ 4 และเอา ขั้วบวกแผงที่ 1 ต่อเข้ากับขั้วบวกแผงที่ 3 โดยใช้ ข้อต่อ 2รุ่ม1 เป็บชุดขั้วบวก และเอาขั้วลบแผงที่2 ต่อเข้ากับขั้วลบแผงที่4 โดยใช้ ข้อต่อ 2รุ่ม1 เป็นชุดขั้วลบ และเอาสายไฟชุดขั้วบวกต่อเข้ากับขั้วบวก (+) บนกล่องควบคุม และเอาสายไฟชุดขั้วลบต่อเข้ากับขั้วลบ (-) บนกล่องควบคุม

ข้อแนะนำ

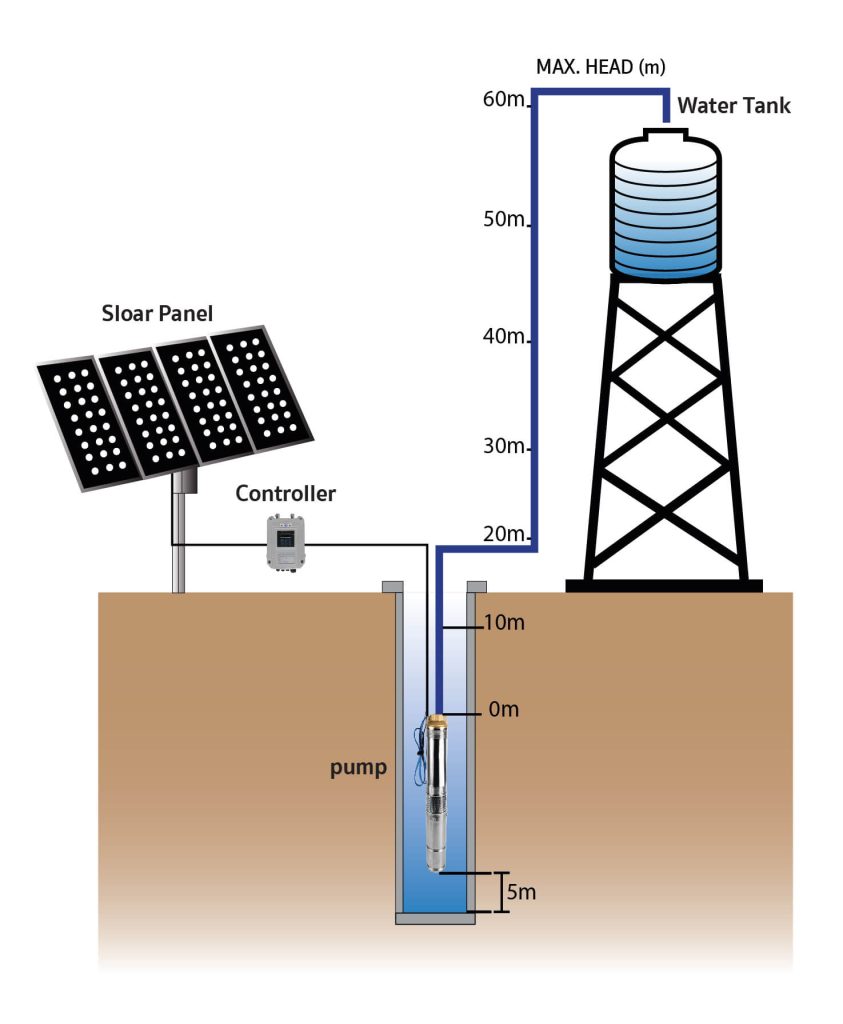

• ใช้งานได้กับบ่อบาดาลขนาด 4 นิ้วขึ้นไป

• ลงบ่อบาดาลได้ลึกสุดไม่เกิน 40 เมตร

คำเตือน

• โปรดอ่านคู่มือการใช้งานอย่างละเอียดก่อนการใช้งาน
