รายละเอียดเพิ่มเติม

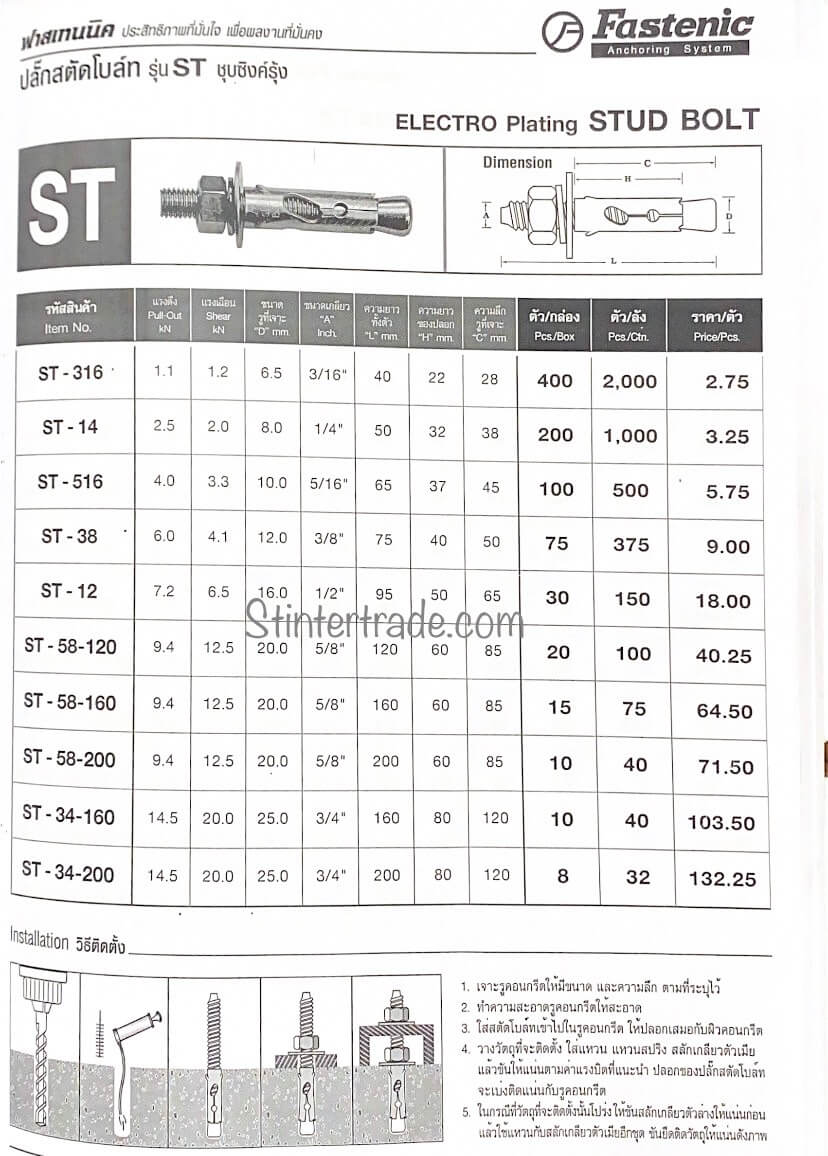

พุ๊กเหล็ก 3/4″ – Stud Bolt Fastenic ST34-200

ข้อมูลทั่วไป

สตั๊ดโบล์ทเป็นน็อตฝังคอนกรีตที่สมบูรณ์แบบ ติดตั้งได้สะดวกรวดเร็ว
  • ประกอบด้วยน๊อตหัวขยายตัวผู้ ปลอก แหวน แหวนสปริ และน๊อตตัวเมียอยู่ในชิ้นเดียวกัน สามารถใช้ติดตั้งได้ทันที
  • มีกำลังยึดจับสูง
  • ใช้ติดตั้งวัสดุที่มีแรงสั่นสะเืทือนสูง เพราะมีแหวนสปริงป้องกันการคลายตัวของสลักเกลียวตัวเมีย
  • ผิวของปลอกจะขยายตัวยึดติดแน่นกับรูคอนกรีต
  • ผลิตจากเหล็กเกรดเอ ชุบสังกะสี สีรุ้งอย่างดีป้องกันสนิม

วิธีการติดตั้ง ( Installation )

1. เจาะรูคอนกรีตให้มีขนาดตามที่ระบุไว้ แล้วทำความสะอาดรู
2. สอดใส่สตั๊ดโบล์ทเข้าไปในรูคอนกรีต ให้ปลอกเสมอรูคอนกรีต
3. วางวัตถุที่ติดตั้งใส่แหวนสปริงสลักเกลียวตัวเมียแล้วขันให้แน่น ปลอกของสตั๊ดโบล์ท จะยึดติดแน่นกับรูคอนกรีต
4. ในกรณีวัตถุที่ติดตั้งนั้นโปร่งให้ขันสลักเกลียวตัวล่างให้แน่นก่อน แล้วใช้แหวนกับสลักเกลียวตัวเมียเพิ่มอีกชุด ขันยึดติดวัตถุให้แน่นตังภาพ

Material Specifications :

Stud Bolt : JIS G3507 SWARCH BA or 10A C.H.Q.

Expansion Sleeve : JIS G 3141 SPCC

Flat Washer : JIS G 3141 SPCC

Spring Washer : JIS G 4401-SK5

Nut : JIS G 3507 SWRCH 8A OR 10A C.H.Q.
