รายละเอียดเพิ่มเติม

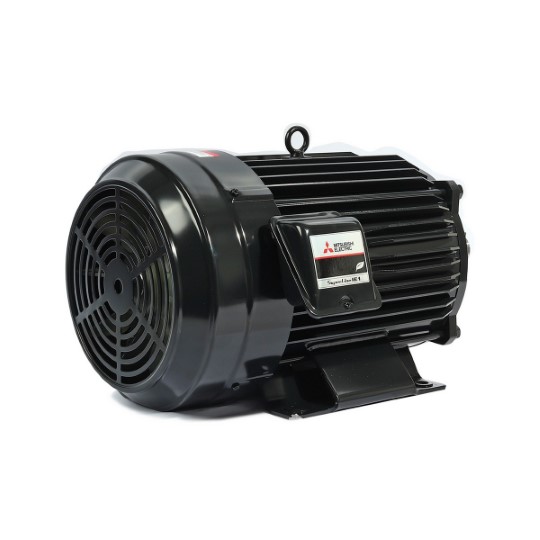

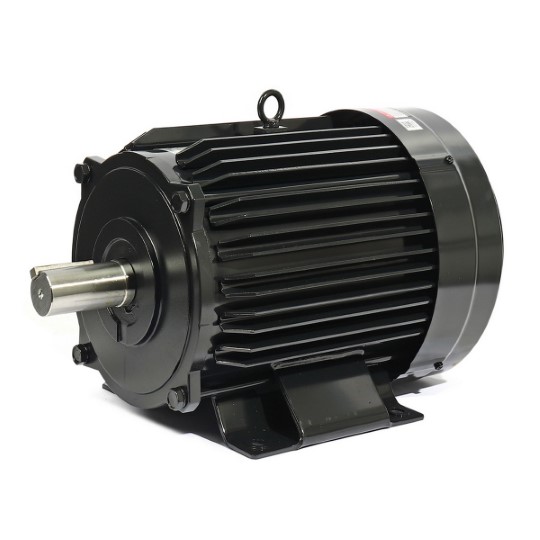

MITSUBISHI มอเตอร์ รุ่น SF-Q กำลัง 30 แรงม้า (22 กิโลวัตต์) ชนิดหุ้มมิด 3 เฟส 380/415 โวลต์ 4 โพล 3 สาย IP55 ความเร็วรอบ 1450 รอบ/นาที (มิตซูบิชิ)

M151-0440 STINTERTRADE

M151-0440 STINTERTRADE

M151-0440 STINTERTRADE

M151-0440 STINTERTRADE









รายละเอียดสินค้า

IP-55 มอเตอร์ 30 HP 3 เฟส 4P 380/415Vมอเตอร์มิตซูบิชิ รุ่น ซุปเปอร์ไลน์
คิว ซี่รี่ย์ (SF-Q Series)
ชนิด มอเตอร์เหนื่ยวนำ 3 เฟสมอเตอร์ไฟฟ้าคุณภาพสูง ตามมาตรฐาน JIS (Japane
Industrial Standard)
และ IEC (Internationa Electrotechical Commission) ชนิดมอเตอร์เหนี่ยวนำ 3
เฟสประกอบพัดลมระบายความร้อนที่
ด้านท้ายของมอเตอร์ พร้อมครีบระบายความร้อนที่ตัวเรือน (สำหรับบางรุ่น)
ช่วยลดความเสื่อมของวัสดุภายในจากผลของ
ความร้อนที่เกิดขึ้นในระหว่างการทำงาน ทำให้มอเตอร์มีอายุการใช้งานที่ยืนยา
วมีโครงสร้างที่ทนทานมอเตอร์มิตซูบิชิทุกรุ่น
มีประสิทธิภาพการทำงานสูง,กำลังบิดสูง
และให้กำลังเต็มประสิทธิภาพเสียงที่เกิดจากการทำงานของมอเตอร์เบามากมีผล
จากการออกแบบที่ดีได้สมดุลโครงสร้างแบบปิดป้องกันสิ่งแปลกปลอมเข้าสู่มอเตอร์ได้เป็นอย่างดีเหมา
ะกับการใช้งานเกี่ยว
กับระบายอากาศรวมถึงงานระบบสายพานลำเลียง(Conveyer)
,ต่อร่วมกับอุปกรณ์ระบบคอมเพรสเซอร์(Compressor) ,
งานอุตสาหกรรม และโรงงานสายการผลิตต่างๆ

มอเตอร์ 3 เฟส MITSUBISHI มอเตอร์ รุ่น SF-Q

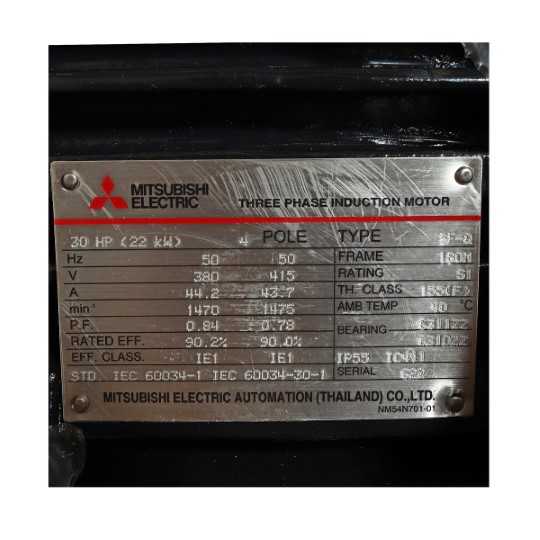

การอ่านป้ายพิกัดของมอเตอร์

มอเตอร์ 3 เฟส

1. ประเภทของมอเตอร์

มอเตอร์เหนี่ยวนำ (Induction Motor)แบ่งออกเป็น 2 ประเภทใหญ่ ๆตามลักษณะการจ่ายไฟจากแหล่งจ่าย คือ1 เฟส (Single Phase) 3 เฟส (Three Phase)

2. กำลัง (Power)

คือค่ากำลังขาออกของมอเตอร์ที่เพลา แสดงหน่วยเป็น 2 แบบ คือ – แรงม้า (Horse power หรือ HP) – กิโลวัตต์ (kilowatt หรือ kW)

3. ค่าไฟ

แบ่งเป็นค่าไฟของแหล่งจ่าย ได้แก่ ค่าแรงดันไฟฟ้า มีหน่วยเป็น โวลท์ (Volt หรือ V) ค่าความถี่ไฟฟ้า มีหน่วยเป็น เฮิร์ตซ์ (Hertz หรือ Hz) ค่าปริมาณกระแสไฟฟ้าที่มอเตอร์ใช้ มีหน่วยเป็น แอมแปร์ (Ampere หรือ A)

4. ขั้ว (Pole)

จำนวนขั้วแม่เหล็กของสเตเตอร์มอเตอร์ที่มีจำนวนขั้วต่างกัน จะมีย่านความเร็วรอบที่ต่างกัน

5. ความเร็วรอบ (Speed)

มอเตอร์ 3 เฟส

ค่าความเร็วในการหมุนของเพลา มีหน่วยเป็น รอบ/นาที (min-1)

ความเร็วซิงโครนัส (Synchronous speed) ความเร็วรอบของเพลา

6. ดัชนีการป้องกัน (Degrees of Protection)

มอเตอร์ 3 เฟส

7. ขนาดเฟรม (Frame Number)

มอเตอร์ 3 เฟส

ตัวเลข คือ ความสูงจากพื้นถึงกึ่งกลางเพลา (หน่วยเป็น มม.) ตัวอักษร คือ ความยาว

8. พิกัดการทำงาน (Rating)

มอเตอร์ 3 เฟส

เป็นการกำหนดลักษณะการทำงานของมอเตอร์ที่มีความสัมพันธ์กับช่วงเวลา

9. ระดับการทนความร้อน (Thermal Class)

มอเตอร์ 3 เฟส

เป็นการบอกระดับการทนความร้อนของขดลวดสเตเตอร์

การติดตั้งมอเตอร์

มอเตอร์ 3 เฟส

1. ติดตั้งในสถานที่ที่ระบายอากาศได้ดี เว้นระยะจากผนังอย่างน้อย 20 เซนติเมตร

2. ยึดกับฐานที่มั่นคงแข็งแรง

3. การประกอบมอเตอร์เข้ากับอุปกรณ์เชื่อมต่อ (คัปปลิง, มู่เล่, อื่น ๆ) หลีกเลี่ยงการกระทบกระเทือนอย่างรุนแรงเพราะอาจทำให้ลูกปืนเสียหาย – เลือกขนาดรูกลางที่เหมาะสม- ให้แนวศูนย์กลางตรงกับแนวเพลามอเตอร์

4. การต่อคัปปลิง- ความเอียงและความเยื้องศูนย์ <0.03 มิลลิเมตร

มอเตอร์ 3 เฟส

5. การขับสายพาน – ความเอียงแนวร่องสายพาน < 1/3ᵒ – ความเยื้องแนวร่องสายพาน (L) ถ้า C ≤ 1 เมตร, L < 1 มิลลิเมตร ถ้า C > 1 เมตร, L:C < 1:1000 – ติดตั้งให้ส่วนล่างของสายพานเป็นด้านตึงเสมอ

การใช้งานครั้งแรก

รายการตรวจสอบ

1. เพลามอเตอร์ต้องหมุนได้ด้วยมือ (ยกเว้นมอเตอร์เบรก)

2. ติดตั้งฟิวส์หรือเบรกเกอร์ด้วยขนาดที่เหมาะสม

3. ต่อสายไฟและสายดินให้เรียบร้อย

4. ทิศทางการหมุนของมอเตอร์ต้องตรงกับเครื่องจักร

5. เชื่อมต่อกับเครื่องจักรอย่างมันคง แน่นหนา และแข็งแรงเพียงพอ

การใช้งานทั่วไป

ข้อควรปฏิบัติ มอเตอร์ 3 เฟส

1. ลดโหลดตอนสตาร์ทให้น้อยที่สุด แล้วจึงค่อยเพิ่มโหลดเมื่อมอเตอร์หมุนถึงความเร็วรอบสูงสุด

2. ตรวจวัดกระแสระหว่างมอเตอร์ทำงาน หากเกินจากที่ระบุบนป้ายพิกัด ให้ลดโหลดลง

3. ตรวจสอบว่ามีเสียงดังผิดปกติที่ลูกปืนหรือไม่

4. หากไฟดับให้สับสวิทช์ตัดไฟมอเตอร์ เมื่อไฟมาจึงค่อยสับสวิทช์จ่ายไฟให้มอเตอร์

5. หยุดมอเตอร์ทันทีเมื่อพบความผิดปกติ

การตรวจสอบประจำวัน

1. เสียง – มีเสียงผิดปกติหรือไม่

2. กลิ่น – มีกลิ่นเหม็นผิดปกติหรือไม่

3. สภาพภายนอก – ทางระบายอากาศถูกปิดกั้นหรือไม่ ?- มีความผิดปกติอื่น ๆหรือไม่

การตรวจสอบประจำเดือน

1. วัดความต้านทานฉนวน – ต้องมีค่ามากกว่า 1MΩ

2. สี – ซ่อมแซมสีที่หลุดร่อน เพื่อป้องกันสนิม

3. ลูกปืนแบบเปิด (ด้านโหลด สำหรับมอเตอร์ขนาด 250Fr ขึ้นไป) – ตรวจสอบสภาพและปริมาณของจาระบี – เติมหรือเปลี่ยนจาระบีตามปริมาณที่ระบุในแผ่นป้าย

ปัญหาและการแก้ไขเบื้องต้น

1. มอเตอร์ไม่ทำงาน สาเหตุที่เป็นไปได้ / และการแก้ไข

1. ไม่มีกระแสไฟฟ้า / ตรวจสอบระบบไฟฟ้า

2. ฟิวส์ขาด / เปลี่ยนฟิวส์

3. สายไฟขาด แตก / เปลี่ยนสายไฟ

4. จุดเชื่อมต่อแหล่งจ่ายไฟไม่ดี / ทำความสะอาดจุดเชื่อมต่อ,ขันยึดให้แน่น

5. แรงดันไฟฟ้า (Voltage) ต่ำ / ตรวจสอบระบบไฟฟ้าหรือเปลี่ยนขนาด หรือความยาวสายไฟฟ้า

มอเตอร์เสียงดังผิดปกติ สาเหตุที่เป็นไปได้ / และการแก้ไข

1. ต่อไฟขาดไป 1 เฟส (สำหรับมอเตอร์ 3 เฟส) / ตรวจสอบสวิทช์และวงจรควบคุม

2. แหล่งจ่ายไฟผิดปกติ / ตรวจสอบแก้ไขแหล่งจ่าย

3. ใช้งานเกินพิกัด / เลือกใช้มอเตอร์ที่มีกำลังเหมาะสม

4. ลูกปืนเสีย / เปลี่ยนตลับลูกปืนใหม่

5. จารบีในตลับลูกปืนมีน้อยหรือเสื่อม (ตลับลูกปืนแบบเปิด) / เติมหรือเปลี่ยนจารบี

มอเตอร์หมุนช้า สาเหตุที่เป็นไปได้ / และการแก้ไข

1. ระบบช่วยสตาร์ทผิดปกติ / ตรวจสอบและซ่อมแซมระบบช่วยสตาร์ท

2. แหล่งจ่ายไฟผิดปกติ / ตรวจสอบแก้ไขแหล่งจ่ายไฟ

3. ใช้งานเกินพิกัด / เลือกใช้มอเตอร์ที่มีกำลังเหมาะสม

มีการสั่นสะเทือนสูงผิดปกติ สาเหตุที่เป็นไปได้ / และการแก้ไข

1. เครื่องจักรที่นำมาประกอบมีความไม่สมดุลมากเกิน / ตรวจสอบแก้ไขค่าความสมดุลของชิ้นส่วนเครื่องจักรที่นำมาประกอบ

2. การประกอบคัปปลิงไม่ได้ศูนย์ / ปรับตั้งความเยื้องศูนย์ให้ถูกต้อง(พิจารณาการขยายตัวจากความร้อนด้วย)

3. ฐานยึดมอเตอร์ไม่มั่นคงหรือโบลท์ยึดหลวม / เสริมความแข็งแรงให้ฐาน หรือขันโบลท์ให้แน่น

มอเตอร์ 3 เฟส กำลัง 30 แรงม้า (22 กิโลวัตต์)

มอเตอร์ 3 เฟส 415 โวลต์ 4 โพล 3 สาย
