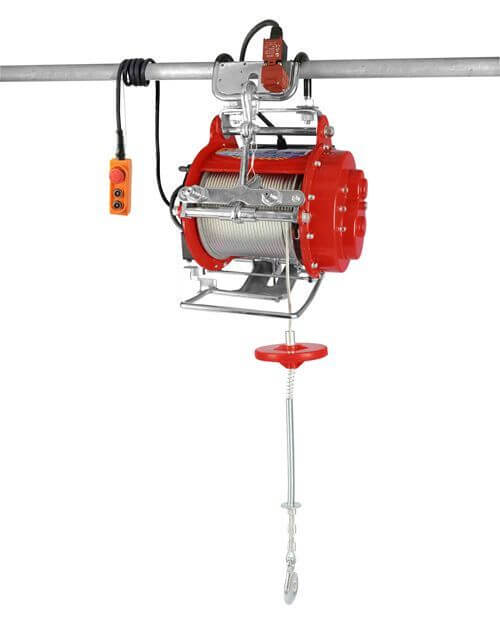

รอกนั่งร้าน รุ่น SF800

Scaffold Hoist Mod.SF800

รอกนั่งร้าน STINTERTRADE

รอกนั่งร้าน STINTERTRADE

รอกนั่งร้าน STINTERTRADE

รอกนั่งร้าน STINTERTRADE

รอกนั่งร้าน STINTERTRADE

คุณสมบัติ : Feature

• รอกสลิงไฟฟ้า รอกไฟฟ้า มีโครงสร้างเรียบง่ายมาพร้อมกับที่แขวนเหล็ก การติดตั้งง่าย มีตะขอป้องกันเพิ่มเติมเพื่อให้มั่นใจเรื่องความปลอดภัยในการทำงาน และลดความเสี่ยงจากอุบัติเหตุ

• ชุดเกียร์แบบใหม่ ที่ถูกออกแบบมาเพื่อเพิ่มประสิทธิภาพการทำงานในเชิงกล

• เปลี่ยนทิศทางของเชือกสลิง ด้วยอุปกรณ์ Automatic Rope Rolling ทำให้เชือกสลิงเป็นระเบียบเรียบร้อยและแน่น เพื่อหลีกเลี่ยงการบีบทับและการเกิดความเสียหายของเชือกสลิง

• สะดวกต่อการเปลี่ยนเชือกสลิง ไม่จำเป็นต้องถอดกล่องและเครื่อง

• รองรับมาตรฐานยุโรป

• Simple structure with steel hanger, easy to install, equipped with additional protection hook to make sure operation safety and reduce accident risk.

• New designed Gear Transmission mechanism enhance greatly the Mechanical Transmission Efficiency.

• Change direction of steel rope with Automatic Rope Rolling for made the steel rope to wind totally orderly and tightly. Avoid the irregular squeeze and damage.
• Convenient to change the steel rope, no need to disassemble the rope drum and machine.
• Latest European Standard Attestation

ส่วนประกอบ รอกไฟฟ้า : Composition

รอกนั่งร้าน STINTERTRADE

รอกนั่งร้าน STINTERTRADE

โครงสร้างหลัก : Primary Structure

• a. Load hoisting motor : เป็นมอเตอร์ตัวเก็บประจุแบบเฟสเดียวและแยกได้ตามคลาส B กลไกแม่เหล็กถูกสร้างขึ้นเพื่อเป็นตัวแบ่งและทำหน้าที่ควบคุมให้ปลอดภัยและเชื่อถือได้

• b. Gear Box : มีการใช้การลดเกียร์สามครั้ง ล้อเฟืองและเพลาทำจากเหล็กคุณภาพสูงผ่านการอบชุบแข็งและชุบแข็ง มอเตอร์และกล่องเกียร์มีการรวมเป็นหน่วยเดียว ตัวเรือนผลิตจากอลูมิเนียมหล่อและมีขนาดกะทัดรัดและสวยงาม

• c. Hoisting drum : ถูกเชื่อมเข้าด้วยกันกับท่อเหล็ก ไร้รอยต่อคุณภาพสูง ซึ่งติดตั้งมอเตอร์ไว้ด้านใน

• d. Frame work : เค้าโครง ผลิตจากเหล็กแผ่นคุณภาพสูง วัตถุประสงค์คือเพื่อป้องกันและรักษาความปลอดภัยรอกไฟฟ้า

• e. Hook : ตัวตะขอทำมาจากเหล็กคาร์บอนคุณภาพสูงพร้อมตะขอรอก ทำให้ยกน้ำหนักได้เป็นสองเท่า

• f. Suspension style : รอกจะถูกแขวนไว้กับตะขอเหล็กคาร์บอนคุณภาพสูงกับแถบแขวน และติดตั้งตะขอแขวนป้องกันการเลื่อนทั้งสองด้านอย่างมีประสิทธิภาพ

• g. Automatic rope rolling device : ระบบหมุนเชือกสลิงอัตโนมัติ อุปกรณ์นี้สามารถกำจัดแรงยืดหยุ่นของเชือกสลิงได้ ดังนั้นเชือกสลิงจึงต้องถูกหมุนเก็บอย่างเป็นระเบียบและแน่น ไม่พันและไม่ทับกันซึ่งจะช่วยเพิ่มอายุการใช้งานของเชือกสลิงได้มากกว่า 30,000 รอบ

• h. Handle controller: บนตัวควบคุมมีสวิตช์สองทิศทางเพื่อยกและลดตะขอ นอกจากนี้ยังมีสวิตช์ปิดฉุกเฉินเพื่อหยุดเครื่องในกรณีฉุกเฉิน

• i. Upper and Lower limited position device : เมื่อทำการโหลดของที่มีน้ำหนักมากเกินลิมิตที่ตั้งไว้ ตัว end-switch จะหยุดวงจรการทำงานของเครื่อง เพื่อความปลอดภัยเมื่อทำการยกของที่มีน้ำหนักเบาเกินลิมิตที่ตั้งไว้ เชือกสลิงจะถูกลดการใช้เบรกลง เพื่อความปลอดภัยสวิตช์จะถูกเปิดใช้งานเพื่อตัดวงจรการทำงานและหยุดเครื่อง

• j.  Key interlock protection hook : รอกไม่สามารถทำงานโดยไม่มีการติดตั้งตะขอป้องกันเพิ่มเติมจึงมีความปลอดภัยที่มากขึ้น


  รอกนั่งร้าน STINTERTRADE

  รายละเอียด : Specification

  Name	SCAFFOLD HOIST
  Type	Normal Speed
  Model	SF800
  Rated Voltage(V)	230/50Hz
  Input Power(W)	1300
  Method of use	Single-hook	Double -hook
  Rated capability(kg)	400	800
  Lifiting speed(m/min)	8m/min	4m/min
  Lifting Height(m)	32	16
  Moter	Aluminum
  Work rate	S3 20% 10min
  Wire rope size (ɸ)	5.0mm
  power cord	0.65m
  control cable	3.0m



  รอกนั่งร้าน STINTERTRADE

  การซ่อมบำรุงและทำความสะอาด

  • ถอดปลั๊กไฟก่อนที่จะทำความสะอาด โดยการทำความสะอาดอุปกรณ์ควรใช้ผ้าชุบน้ำหมาด ๆ และสบู่เหลว อย่าใช้สารทำความสะอาดหรือตัวทำละลายเพราะอาจทำให้ชิ้นส่วนพลาสติกของอุปกรณ์เกิดความเสียหายได้หมั่นตรวจสอบความยาวรวมของเชือกสลิงเป็นประจำ เพื่อดูความเสียหายรวมถึงฟังก์ชั่นของตัวยึดหากเชือกสลิงเสียหาย (ตามภาพด้านล่าง) จะต้องเปลี่ยนโดยใช้ชิ้นส่วนอะไหล่เดิมในระหว่างการประกอบเชือกสลิงนั้นจำเป็นที่จะต้องจดจำน้ำหนักลิมิต เพื่อให้แน่ใจว่าลิมิตที่หยุดนั้นปลอดภัย


  รอกนั่งร้าน STINTERTRADE



  ข้อควรระวัง/Caution

  • ไม่ควรแก้ไข/ดัดแปลงหรือใช้ทำสิฟท์โดยสารเพราะอาจจะทำให้เกิดอันตราย
  • ห้ามใช้เครื่องในการขนส่งบุคคลหรือสัตว์
  • ไม่ยืนหรือทำงานภายใต้การทำงานของรอกสลิง
  • Should not be modified or used to make a passenger lift it may cause danger.
  • Do not use the machine to transport persons or animal.
  • Do not stand or work under a hoisted load.
