รายละเอียดเพิ่มเติม

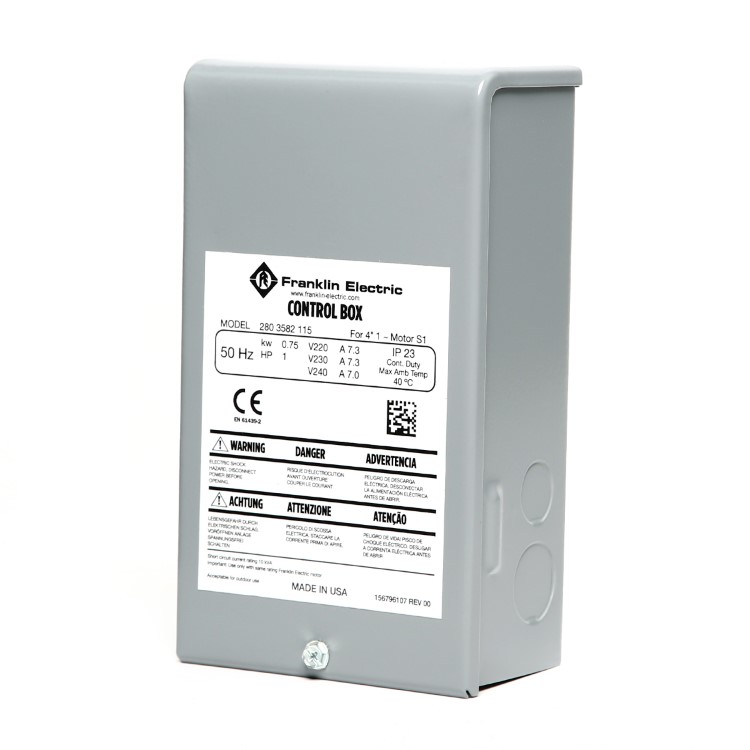

กล่องสวิทซ์ควบคุม ( Control Box ) แฟรงคลินขนาด 1 HP
เป็นอุปกรณ์ที่ใช้สำหรับมอเตอร์ 1 เฟส 220 VAC 50 Hz เท่านั้น

F072-0010 STINTERTRADE

F072-0010 STINTERTRADE

F072-0010 STINTERTRADE

F072-0010 STINTERTRADE







รายละเอียดสินค้า

กล่องสวิทซ์ควบคุม ( Control Box ) แฟรงคลินขนาด 1 HP
เป็นอุปกรณ์ที่ใช้สำหรับมอเตอร์ 1 เฟส 220 VAC 50 Hz เท่านั้น
การใช้งานโดยทั่วไป (APPLICATIONS)
เป็นการออแบบ QUICK DISCONNECT (QD)
ออกแบบใช้งานสำหรับมอเตอร์ แฟรงคลินจนถึงขนาด 1 แรงม้า
แบบ 220 โวลต์ 50เฮิร์ท แบบ 3 สาย
การใช้งานง่าย เพียงต่อตามวงจรที่ติดภายในกล่องควบคุม



คุณสมบัติสินค้า
สารบัญ PUMPS AND ACCESSORIES
ความถี่กระแสไฟฟ้า (Hz) 50 HZ
โวลต์ (Voltage) 220 V
แรงม้า (HP) 1 HP
เฟส (PHASE) 1 PHASE
กำลังมอเตอร์ (KW),(W) 0.75 KW



ภาพรวม (Product Overview)

กล่องควบคุมหรือที่นิยมเรียกว่าตู้คอนโทรล FRANKLIN ทำงานควบคุมปั๊มซับเมอร์ส ใช้ไฟฟ้า 1 เฟส (220 โวลต์) ได้รับการออกแบบมาโดยเฉพาะ เหมาะ สำหรับมอเตอร์ปั๊มซับเมอร์สแฟรงคลิน ตู้คอนโทรลเป็นส่วนหนึ่งในระบบไฟฟ้าของมอเตอร์ปั๊มซับเมอร์ส ตู้คอนโทรลปั๊มซับเมอร์ส FRANKLIN ผ่านการทดสอบอย่างเข้มงวด เพื่อให้แน่ใจว่าเป็นผลิตภัณฑ์ที่มีประสิทธิภาพมากที่สุดในอุตสาหกรรมนี้

ตู้คอนโทรลปั๊มซับเมอร์ส FRANKLIN ขนาด 1 แรงม้า ใช้งานรวมกับปั๊มซับเมอร์ส FRANKLIN ที่มีทอเตอร์กำลัง 1 แรงม้า ใช้กับไฟฟ้า 220 โวลต์ 50 เฮิรตซ์ ระบบการต่อสายไฟแบบ QUICK DISCONNECT ที่สามารถต่อสายไฟได้อย่างรวดเร็ว ต่อวงจรได้ง่ายตามวงจรที่ติดไว้ภายในตู้คอนโทรล

จุดเด่น (Features)

– ติดตั้งใช้งานได้ง่าย

– ผลิตจากประเทศเม็กซิโก คุณภาพมาตรฐานสากล

– เหมาะสำหรับการติดตั้งใช้งานกลางแจ้ง

– มีโอเวอร์โหลดป้องกันความเสียหายให้มอเตอร์

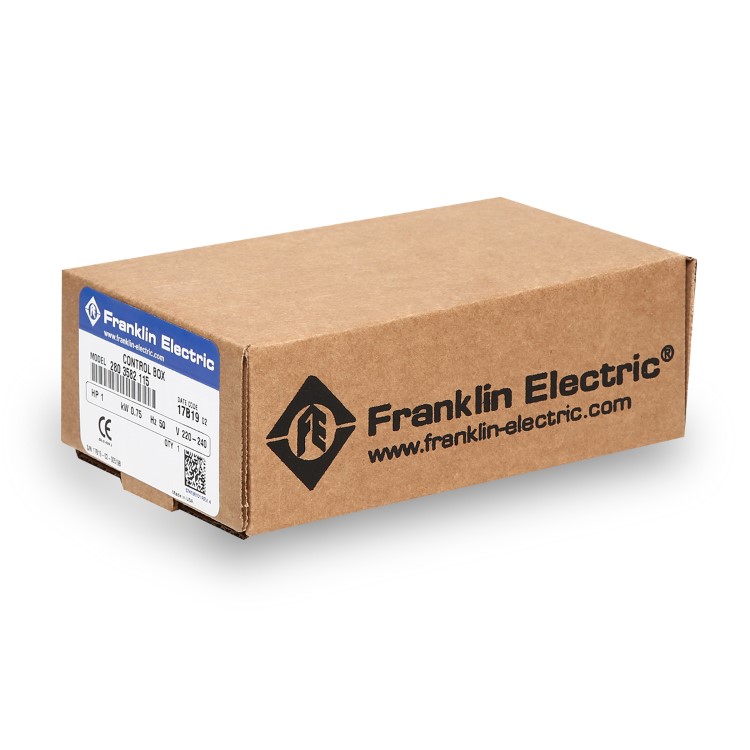

บรรจุภัณฑ์ (Packaging)

ตู้คอนโทรลปั๊มซับเมอร์ส FRANKLIN ขนาด 1 แรงม้า บรรจุในกล่องกระดาษแข็งอย่างดี ด้านข้างมีโลโก้ FRANKLIN ELECTRIC ซึ่งเป็นแบรนด์ที่ทั่วโลกให้การยอมรับเรื่องคุณภาพและประสิทธิภาพมานานกว่า 70 ปี

อุปกรณ์ทั้งหมดในกล่อง (Products and Accessories)

– ตู้คอนโทรลปั๊มซับเมอร์ส FRANKLIN ขนาด 1 แรงม้า

การใช้งาน (Applications)

ตู้คอนโทรลปั๊มซับเมอร์ส FRANKLIN ขนาด 1 แรงม้า ใช้ควบคุมปั๊มน้ำซับเมอร์ส (ปั๊มน้ำบาดาล) ที่มีมอเตอร์ขนาด 1 แรงม้า ช่วยให้ปั๊มน้ำทำงานได้ตามความต้องการ ซึ่งการต่อสายไฟนั้นทำได้ง่ายมาก โดยต่อสายไฟตามวงจรที่ติดมาภายในตู้คอนโทรล

วิธีการใช้งาน (How to use)

– หลังจากที่ต่อสายไฟจากมอเตอร์ปั๊มซับเมอร์สขึ้นมาที่ปากบ่อแล้ว ให้ทำการต่อสายไฟเข้ากับตู้คอนโทรลโดยต่อสายไฟตามสีที่ระบุไว้ตามตัวอักษร

ตู้คอนโทรล

ตัวอักษร L1 ต่อเข้ากับสายไฟฟ้า 1

ตัวอักษร L2 ต่อเข้ากับสายไฟฟ้า 2

ตัวอักษร R (RED) ต่อเข้ากับสายไฟ สีแดง

ตัวอักษร Y (YELLOW) ต่อเข้ากับสายไฟ สีเหลือง

ตัวอักษร B (BLACK) ต่อเข้ากับสายไฟ สีดำ

สำหรับสายไฟสีเขียวนั้น คือสายดิน (สายกราวด์) ให้ต่อเข้ากับน๊อตตัวสีเขียวด้านซ้ายหรือด้านขวาก็ได้

– สายไฟหลัก (สายเมน) จะต้องเตรียมไว้เพื่อใช้สำหรับมอเตอร์ปั๊มโดยตรงเพื่อป้องกันปัญหาเรื่องไฟฟ้าที่จะเกิดขึ้น

ข้อควรปฏิบัติ/ข้อควรระวังในการใช้งาน (Do and Don’t)

– การติดตั้งคู้คอนโทรลจะต้องติดตั้งให้แข็งแรง แน่นหนา โดยยึดเข้ากับผนังหรือเสาให้แข็งแรง

– แผงวงจรและอุปกรณ์ภายในตู้คอนโทรลห้ามโดนน้ำหรือความชื้นโดยเด็ดขาด

– ติดตั้งในพื้นที่หรือระยะที่ปลอดภัยจากมือเด็ก

การบำรุงรักษา (Maintenance)

– ตรวจดูจุดยึดสายไฟแต่ละจุด เพื่อให้มั่นใจว่าสายไฟทุกเส้นยึดแน่น

– ดูแลไม่ให้ฝุ่นหรือความชื้นเข้าไปในตู้คอนโทรล

– ตรวจดูอุปกรณ์ต่างๆว่าสภาพสมบูรณ์พร้อมใช้งานหรือไม่
