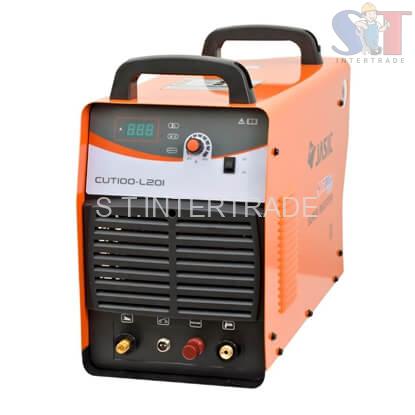

CUT100-L201 เครื่องตัดพลาสมา100A (JASIC)Picture of CUT100-L201 เครื่องตัดพลาสมา100A(JASIC)



รายละเอียดสินค้า

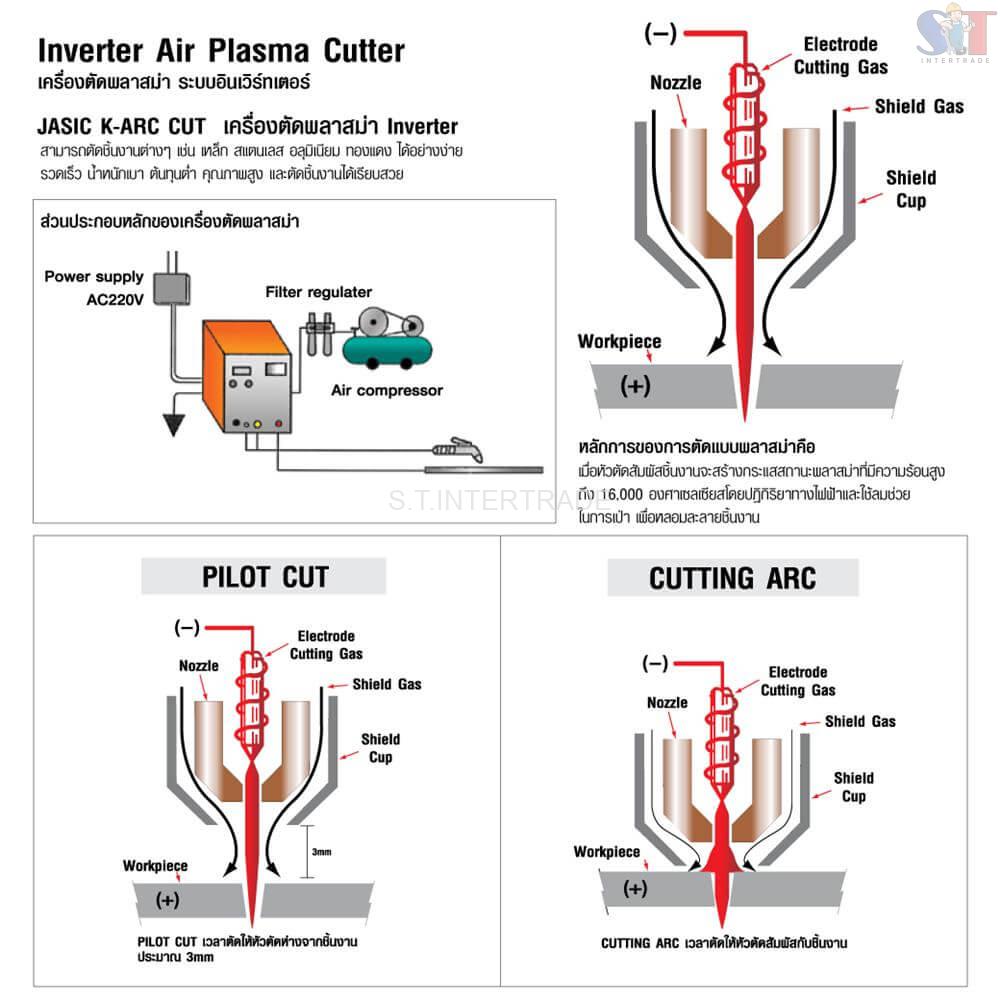

เครื่องตัดพลาสม่า ระบบอินเวิร์ทเตอร์ (INVERTER AIR PLASMA CUTTER)
มีอุปกรณ์ควบคุมความดัน และระบบป้องกันอุปกรณ์เสียหายจากเหตุการ์ไฟฟ้าตก
หรือไฟมาไม่ครบเฟสสามารถตัดชิ้นงานต่างๆ เช่น เหล็ก สแตนเลส อลูมิเนียม
ทองแดง ได้อย่างง่าย รวดเร็ว ประหยัด ตัวเครื่องน้ำหนักเบา ต้นทุนต่ำ
คุณภาพสูง
ตัดชิ้นงานเรียบ และสวย
สายเชื่อม CUT P80 รหัส J072-10063566

Products specifications
แรงดันไฟเข้า (input power voltage) 3 เฟส 380V ± 15% , 50/60Hz
กำลังไฟเข้า (input power capacity) 16 KVA
แรงดันขณะไร้ภาระ (no-load voltage) 315V
กระแสการตัด (output current range) 20-100A
แรงดันไฟในการตัด (reted output voltage) 120V
ความสูญเสียในการทำงาน (duty cycle) 100%=77A / 60%=100A
ความสูญเสียขณะไร้ภาระ (no-load loss) 100W
ระบบเริ่มอาร์ค (arc-starting mode) arc-start (non-touch)
ประสิทธิภาพ (efficiency) 85%
พาวเวอร์แฟคเตอร์ (power factor COSø) 0.8
ระดับความเป็นฉนวน (insulation class) F
ระดับฉนวนป้องกัน (protection class) IP21S
แรงดันลม (pressure of compressed air *bar) 4-5 BAR
ปริมาณลม 0.36 m/min
ความสามารถในการตัดสูงสุด (max. cutting thickness) 40 mm
คุณภาพการตัดดีที่สุด (quality cutting) 30 mm
ตัดเหล็กได้หนาสูงสุด 40 mm
ตัดสแตนเลสได้หนาสูงสุด 35 mm
ตัดอลูมิเนียมได้หนาสูงสุด 30 mm
ตัดทองแดงได้หนาสูงสุด 10 mm
คุณสมบัติสินค้า
สารบัญ WELDING EQUIPMENT
แรงดันไฟฟ้า 380+-15%(3 PHASE),50/60HZ
กระแสไฟฟ้า 24 (แอมป์)
ระดับฉนวนกันความร้อน F
สัมประสิทธิทางไฟฟ้า 0.8
ความจุ 60 %
ประสิทธิภาพ (%) 85
ระดับป้องกันสิ่งแปลกปลอม IP21S
กระแสไฟเชื่อม 20-100
น้ำหนัก 25 KG
มิติ(ตัวสินค้า)(กว้างxยาวxสูง) 568X253X443
แรงดันไฟจ่ายขณะไร้ภาระ (โวลต์) 315



ภาพรวม (Product Overview)

เครื่องตัดพลาสมา JASIC รุ่น CUT100-L201 หรือที่เรียกกันว่าเครื่องตัดพลาสม่าระบบอินเวอร์เตอร์ เป็นระบบ PILOT ARC (ARC-START) ใช้ฟ้า 3 เฟส (380 โวลต์) กระแสไฟในการตัด 100 แอมป์ สามารถตัดโลหะนอกกลุ่มเหล็กได้ดี เช่น สแตนเลส และอลูมิเนียม ตัดโลหะได้หนาสุด 40 มิลลิเมตร มีน้ำหนัก 25 กิโลกรัม

จุดเด่น (Features)

– เป็นระบบ PILOT ARC มีฟังก์ชันที่สามารถปรับตั้งค่าแบบออโต้หรือแมนนวลได้

– มีระบบป้องกัน GAS LOCK ป้องกันไม่ให้ตัวเครื่องเกิดความเสียหายได้

บรรจุภัณฑ์ (Packaging)

เครื่องตัดพลาสมา JASIC รุ่น CUT100-L201 บรรจุในกล่องกระดาษแข็ง มีวัสดุกันกระแทกทั้งด้านหน้าและด้านหลัง

อุปกรณ์ทั้งหมดในกล่อง (Products and Accessories)

1. เครื่องตัดพลาสมา JASIC รุ่น CUT100-L201

2. หัวตัดพลาสม่า รุ่น P80 พร้อมสายตัดขนาด ยาว 5 ม.

3. สายดิน 300 แอมป์ ขนาด 16 ตร.มม. ยาว 3 m

4. ข้อต่อและอุปกรณ์ต่างๆ

5. คู่มือการใช้งานภาษาอังกฤษและใบรับประกัน

การใช้งาน (Applications)

เครื่องตัดพลาสมา JASIC รุ่น CUT100-L201 สามารถตัดโลหะได้ดี ราบเรียบ แนวตัดมีความสวยงาม ตัดโลหะได้ทุกประเภท เช่น เหล็ก สแตนเลส อลูมิเนียม ทองเหลือง เป็นต้น ประหยัดกว่าการใช้แก๊สตัด การเกิดอันตรายค่อนข้างน้อย ชิ้นงานที่ตัดไม่เกิดการเสียรูปทรง ไม่บิดหรืองอ ใช้คู่กับปั๊มลมในการตัด

วิธีการใช้งาน (How to use)

– เครื่องตัดพลาสมา JASIC รุ่น CUT100-L201 ตัวเครื่องมีสายไฟติดมากับตัวเครื่อง ไม่มีปลั๊ก (แนะนำให้ใช้ปลั๊กพาวเวอร์ในการใช้งาน)

– วิธีการประกอบ สายก๊าซและสายดิน สายก๊าซจะมีทั้งหมด 3 เส้น นำข้อต่อเกลียวของสายดินเข้าไปกับตัวเครื่อง ตามสัญลักษณ์ที่ติดกับตัวเครื่อง +

– ต่อสายลมจากปั๊มลมเข้ากับเกจ์วัดแรงดันด้านหลังของเครื่อง ปรับแรงดันลมอยู่ที่ 4 – 5 บาร์

– สามารถปรับเพิ่ม /ลดกระแสในการตัดได้ที่ปุ่มด้านหน้า

ข้อควรปฏิบัติ/ข้อควรระวังในการใช้งาน (Do and Don’t)

– ก่อนใช้งานทุกครั้ง ควรใส่อุปกรณ์ ป้องกัน เช่น แว่นตากันสะเก็ด ถุงมือหนัง หน้ากากป้องกันฝุ่น

– ปลั๊กไฟต้องอยู่ในสภาพที่สมบูรณ์และพร้อมที่จะใช้งาน ตรวจสอบอุปกรณ์ เช่น สายตัด สายกราว ข้อต่อหน้าเครื่อง ไม่ให้เกิดความเสียหายหรือมีรอยรั่ว

– ไม่ควรดัดแปลงตัวเครื่อง หรือสายตัด หรืออุปกรณ์ส่วนอื่น หากมีการชำรุดของอุปกรณ์ต่างๆ ให้รีบเปลี่ยนทันที

– ห้ามใช้งานใกล้กับวัสดุที่ติดไฟง่าย หรืออุปกรณ์บรรจุวัตถุไวไฟ

– ในการใช้งานต้องต่อสายดินทุกครั้ง

การบำรุงรักษา (Maintenance)

– ตรวจสอบกำลังไฟขาเข้าให้ถูกต้อง ตามความต้องการของเครื่องตัวนั้นๆ

– หลังจากหยุดการใช้เครื่องแล้ว ควรปล่อยให้พัดลมระบายอากาศของเครื่องทำงานอย่างน้อย 10 – 15 นาที โดยเปิดเครื่องค้างไว้ เพื่อไม่ให้เกิดความร้อนไปสะสมที่แผนวงจร และป้องกันการเสียหายของอุปกรณ์ภายใน

– ควรจะเป่าฝุ่นออกอย่างน้อยเดือนละ 1 – 2 ครั้ง เพราะฝุ่นละอองเป็นสาเหตุที่ทำให้ระบบอุปกรณ์อิเลกทรอนิกส์ เกิดความเสียหายได้ถ้ามีการสะสมมากๆจะทำให้ระบบวงจรบกพร่อง การไหลของวงจรกระแสไฟไม่ดีเท่าที่ควร
