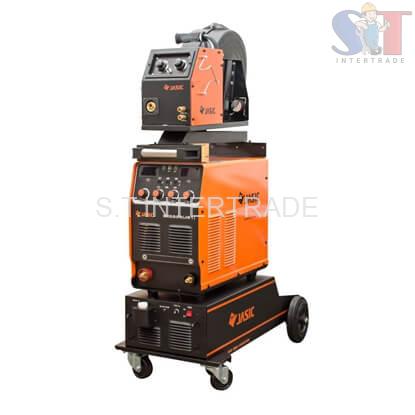

Picture of MIG500-J91 เครื่องเชื่อม 500A+WATERCOOL



เครื่องเชื่อม MIG/MAG ระบบอินเวิร์ทเตอร์ มีระบบป้อนลวดในตัว
รุ่น200Y , 250Y มีระบบป้อนลวดเชื่อมในตัว ใช้ลวด 0.8-1.0mm
รุ่น 250F , 350F , 500F มีระบบป้อนลวดเชื่อมแยกส่วน
– 250F ใช้ลวด 0.6-1.0mm
– 350F ใช้ลวด 0.8-1.0mm
– 500F ใช้ลวด 0.8-1.6mm
ประหยัดในการใช้ลวด ชิ้นงานสวย แก๊สปกคลุม (Shield Gas) เหล็ก ใช้แก๊ส CO2
สแตนเลส ใช้แก๊ส Argon+CO2 , อลูมิเนียมและโลหะนอกกลุ่มเหล็กใช้แก๊ส Argon



คุณสมบัติสินค้า
สารบัญ WELDING EQUIPMENT
ขนาดลวดที่ใช้ 0.8/1.0/1.2
กระแสไฟเชื่อม MIG50-500/MMA20-500
ระดับป้องกันสิ่งแปลกปลอม IP21S
ประสิทธิภาพ (%) 85
แรงดันไฟจ่ายขณะไร้ภาระ (โวลต์) 54
สัมประสิทธิทางไฟฟ้า 0.93
ระดับฉนวนกันความร้อน F
กระแสไฟฟ้า 34 (แอมป์)
กำลังไฟฟ้า 24.7 (กิโลโวลต์แอมป์)
แรงดันไฟฟ้า 380+-15%(3PHASE)50/60HZ
ความเร็วการป้อนต่อนาที ป้อนลวด 1.5-18 (ม.ม.)
ความจุ 35 %
น้ำหนัก 35 KG
มิติ(ตัวสินค้า)(กว้างxยาวxสูง) 698X288X610
แรงดันไฟในการเชื่อม 15-48



ภาพรวม (Product Overview)

เครื่องเชื่อม JASIC รุ่น MIG500-J91 (WATER COOL) เครื่องเชื่อมระบบ MIG-MAX รุ่นนี้เป็นระบบป้อนลวดภายนอก มีชุดป้อนลวดแยกสามารถเคลื่อนย้ายชุดป้อนลวดไปหาชิ้นงานได้อย่างมีประสิทธิภาพ ใช้กับไฟ 380 โวลต์ แบบ 3 เฟสเท่านั้น หัวเชื่อมที่มีการระบายความร้อนด้วยน้ำด้านล่างของตัวเครื่องเป็นชุด WATERCOOL ประหยัดไฟ น้ำหนัก 35 กิโลกรัม แรงดันไฟในการเชื่อม 15 – 48 โวลต์ ขนาดลวดที่ใช้ 1.0/ 1.2/ 1.6 มิลลิเมตร ความเร็วในการป้อนลวด 1.5 – 16 เมตรต่อนาที กระแสไฟเชื่อมนิ่ม ตัวเครื่องออกแบบแยกออกจากชุดป้อนลวด สามารถต่อสายชุดป้อนลวดให้ยาวได้ตามที่ต้องการ ทำให้ทำงานได้สะดวกขึ้น มีจอแสดงผลเป็นระบบดิจิตอล แสดงผลของโวลต์ และแอมป์ สามารถเชื่อมได้ทั้ง เหล็ก อลูมิเนียม และสแตนเลส

จุดเด่น (Features)

– เป็นระบบป้อนลวดแยก สามารถยกขึ้นที่สูงได้ หรือเคลื่อนที่ไปไกลๆ ได้โดยที่ไม่ต้องยกตัวเครื่องไป

– สามารถเชื่อมได้ทั้งระบบ ธรรมดาและออโต้

– มีฟังก์ชันการเชื่อมไฟฟ้า (MMA)

– แนวเชื่อมสวย ใช้งานง่าย กระแสไฟคงที่ตามการปรับใช้งาน

– ไม่สะดุดระหว่างการเชื่อม ไม่มีสแลกสามารถเชื่อมงานได้ดี

– หัวเชื่อมรุ่นนี้เป็นหัวเชื่อมที่มีการระบายความร้อนด้วยน้ำด้านล่างของตัวเครื่องเป็นชุด WATERCOOL

บรรจุภัณฑ์ (Packaging)

– เครื่องเชื่อม JASIC รุ่น MIG500-J91 (WATER COOL) บรรจุในกล่องกระดาษแข็งอย่างดี มีโฟมรองรับการกระแทกด้านหน้าและด้านหลังเพื่อกันกระแทกไม่ให้ตัวเครื่องเกิดความเสียหาย

– กล่องที่ 2 ถูกบรรจุไปด้วยอุปกรณ์ชุดป้อนลวด สาย และอุปกรณ์ต่างๆ

อุปกรณ์ทั้งหมดในกล่อง (Products and Accessories)

1. เครื่องเชื่อม JASIC รุ่น MIG500-J91 (WATER COOL)

2. คู่มือการใช้งาน และใบรับประกันสินค้า

3. สาย MIG TORCH รุ่น 36KD 3 M

4. สายกราว 500A 70 MM2 x 3 M

5. เกจ์วัดแรงดัน CO2 + อุปกรณ์สิ้นเปลืองต่างๆ

การใช้งาน (Applications)

เครื่องเชื่อม JASIC รุ่น MIG500-J91 (WATER COOL) สามารถเชื่อมงานได้ยาวต่อเนื่องได้ดี เพราะใชลวดเป็นม้วน ขนาดของลวด 15 กิโลกรัม มีขนาดลวดที่หลากหลายเช่น 1.0/ 1.2/ 1.6 มิลลิเมตร เหมาะสำหรับงานเชื่อมที่ต้องการแนวเชื่อมที่สวย แข็งแรงมีคุณภาพ ไม่ต้องตกแต่งแนวเชื่อมอีก เครื่องเชื่อม MIG-MAX เหมาะสำหรับ งานซ่อมบำรุงทั่วไป อุตสาหกรรมยานยนต์ เฟอร์นิเจอร์ งานประกอบขึ้นรูป และงานเชื่อมทั่วไป

วิธีการใช้งาน (How to use)

– เครื่องเชื่อม JASIC รุ่น MIG500-J91 (WATER COOL) ต่อสายกราวเข้ากับขั้วบวกของตัวเครื่อง ประกอบชุดสายคอนโทรลเข้าด้านหลังของตัวเครื่อง และติดตั้งชุดสายน้ำเข้ากันกับชุดวอลเตอร์คูล (WATERCOOL) ที่ถูกติดตั้งใช้ด้านล่างสุด ติดตั้งชุดสายน้ำด้านเข้า และด้านออกเข้ากับชุดป้อนลวดด้านหลัง

– หลังจากติดตั้งสายต่างๆ เรียบร้อยให้เช็คชุดมอเตอร์ขับคู่ภายในซึ่งประกอบไปด้วยโรลเลอร์ และชุดกดลวด

– สายชุดคอนโทรลต่อเข้ากับเครื่องป้อนลวด กับสายก๊าซ CO2 ต่อเข้ากับชุดป้อนลวด

– ด้านหน้าจะเป็นระบบฟังก์ชันการทำงานของตัวเครื่อง และมีมีเบรกเกอร์ ON/OFF อยู่ด้านหลัง ปลั๊กเสียบเกจ์ CO2 380 VOLT อยู่ที่ด้านหลังของตัวเครื่องเพื่อเริ่มการทำงาน

ข้อควรปฎิบัติ/ข้อควรระวังในการใช้งาน (Do and Don’t)

– ก่อนใช้งานทุกครั้ง ควรใส่อุปกรณ์ป้องกันอันตรายส่วนบุคคล เช่น แว่นตาสำหรับงานเชื่อม ถุงมือหนัง ชุดกันสะเก็ดไฟ รองเท้าเซฟตี้ และอื่นๆ

– ตรวจสอบกำลังไฟของแหล่งจ่ายไฟให้ถูกต้องตามกำลังไฟของเครื่องเชื่อมรุ่นนั้น

– ตรวจสอบข้อต่อสายเชื่อม และสายดินทุกครั้งก่อนที่จะทำการเชื่อมรวมถึงปลั๊กไฟ และปลั๊กพ่วงต่างๆ

– ตรวจสอบพัดลมระบายความร้อนว่ามีการใช้งานได้ปกติหรือไม่

– ห้ามใช้งานใกล้กับวัสดุที่ติดไฟง่าย หรือสารไวไฟ

– ขณะใช้งานต้องต่อสายดินทุกครั้งในการใช้งาน

– การเชื่อมที่ใช้กระแสไฟสูงต้องใช้สายไฟที่ทนกระแสสูงได้

การบำรุงรักษา (Maintenance)

– หลังจากหยุดการใช้เครื่องแล้วควรปล่อยให้พัดลมระบายอากาศของเครื่องทำงานอย่างน้อย 10 – 15 นาที โดยเปิดเครื่องค้างไว้เพื่อไม่ให้เกิดความร้อนไปสะสมที่แผนวงจร และป้องกันการเสียหายของอุปกรณ์ภายใน

– ควรจะเป่าฝุ่นออกอย่างน้อยเดือนละ 1 – 2 ครั้ง เพราะฝุ่นละอองเป็นสาเหตุที่ทำให้ระบบอุปกรณ์อิเลคทรอนิกส์เกิดความเสียหายได้ถ้ามีการสะสมมากๆ จะทำให้ระบบวงจรบกพร่อง การไหลของวงจรกระแสไฟไม่ดีเท่าที่ควร
