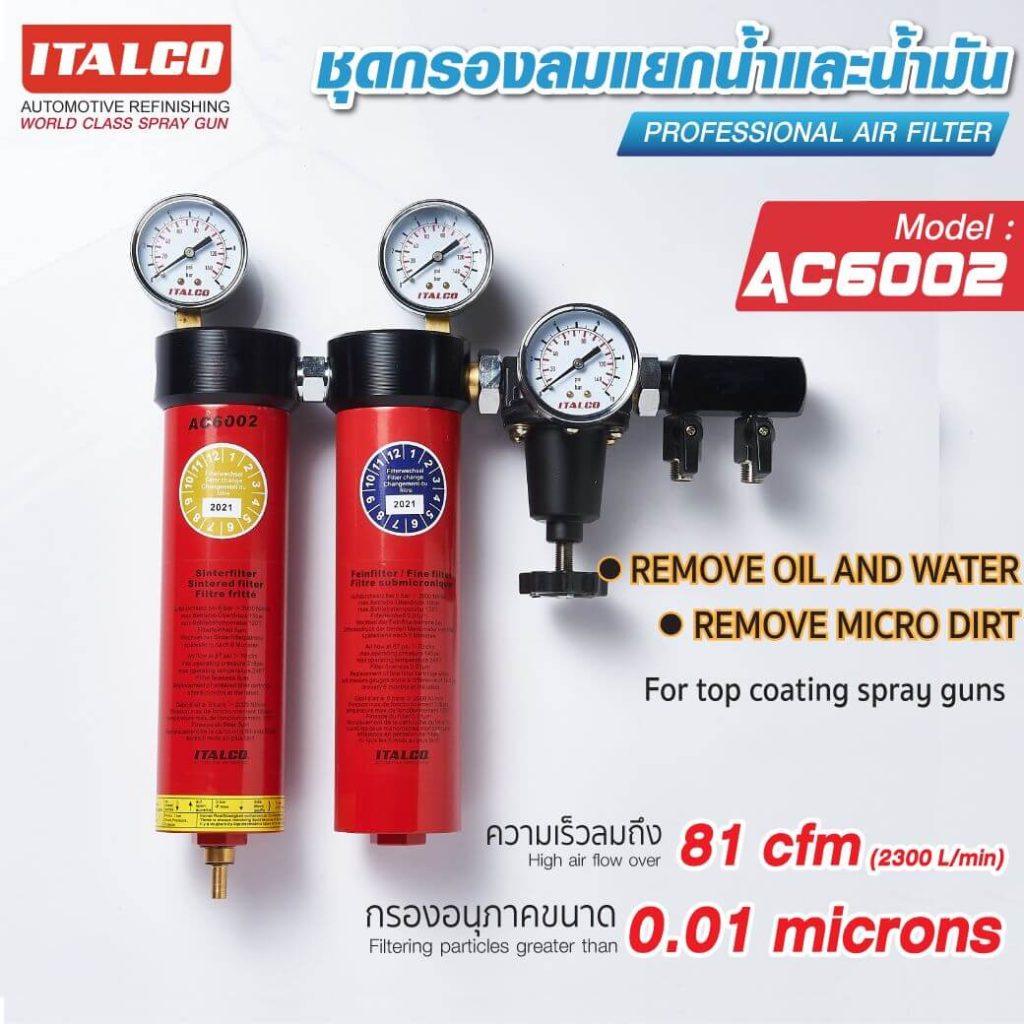

ชุดกรองลม AC-6002 ITALCO

AIR FILTER AC-6002 ITALCO PUASAFITAC6002

ชุดกรองลม STINTERTRADE

ชุดกรองลม STINTERTRADE

รายละเอียด ชุดกรองลม

เหมาะสำหรับ (Suitable for)

  • แยกน้ำและน้ำมัน (Remove oil and water)
  • แยกสิ่งสกปรกขนาดเล็ก (Remove micro dirt)
  • เหมาะสำหรับปืนฉีดพ่นเคลือบสี (For top coating spray guns)



คุณสมบัติ (Feature)

  • ชุดกรองลม มีแผ่นกรองละเอียดไมโครไฟเบอร์กรองอนุภาคขนาด 0.01 ไมครอนช่วยให้มั่นใจได้ถึงระดับการกรอง 99.998% (ทางเทคนิคอากาศสะอาด 100%) จึงป้องกันงานสีที่ไม่ดีและการทำสีซ้ำที่มีราคาแพง
  • ระดับความอิ่มตัวของฟิลเตอร์สามารถอ่านได้ที่มาตรวัดคู่
  • การไหลของอากาศสูงกว่า 81 cfm (2300L/min)
  • ตัวแยกไซโคลนจะขจัดน้ำมันและน้ำออกจากอากาศอัดอย่างทั่วถึง
  • วาล์วระบายไอน้ำอัตโนมัติป้องกันไม่ให้ไอน้ำแทรกซึมเข้าไปในวงจรอากาศอัด
  • ไส้กรองบรอนซ์ซินเตอร์ขนาดใหญ่กรองอนุภาคขนาด 5 ไมครอนมีอายุการใช้งานยาวนานและทำความสะอาดง่าย
  • อลูมิเนียมอัลลอยด์ที่มีอุณหภูมิสูงสุดในการทำงาน 120 °C

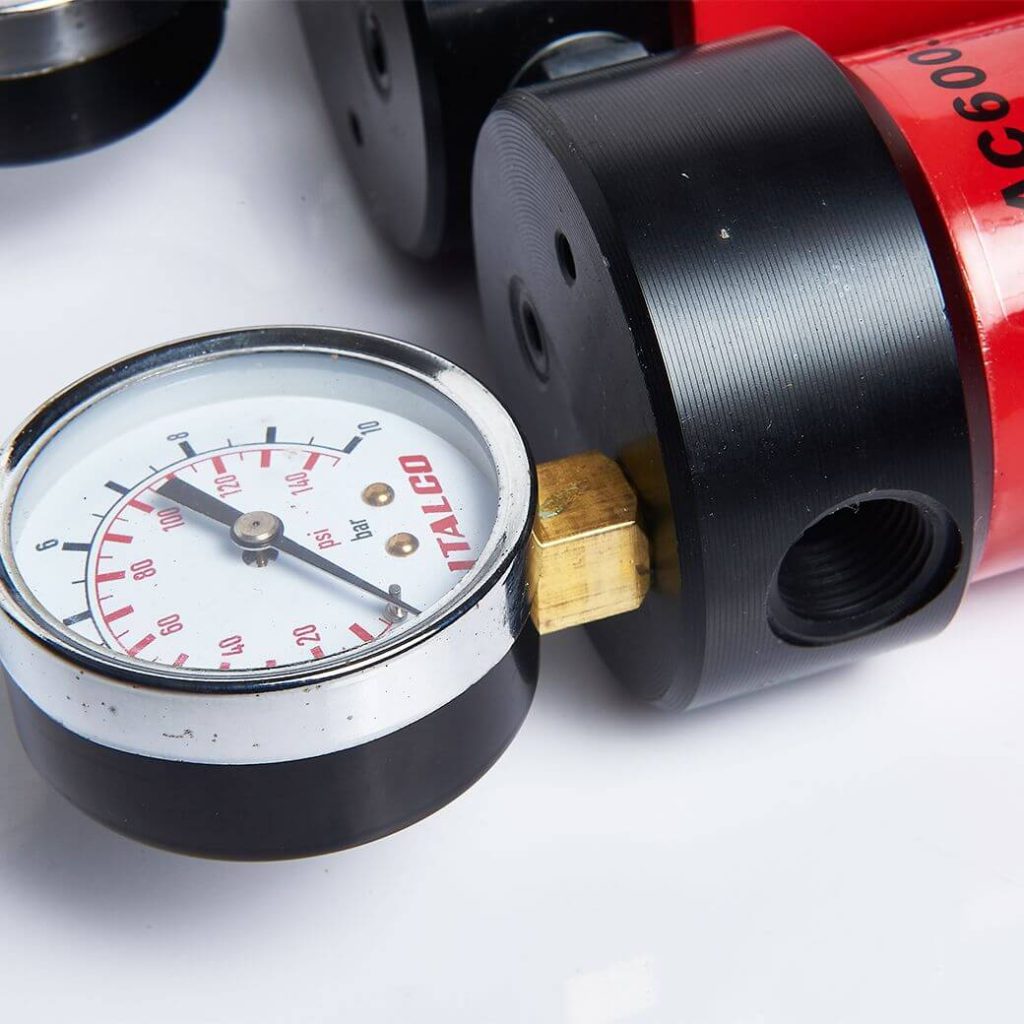

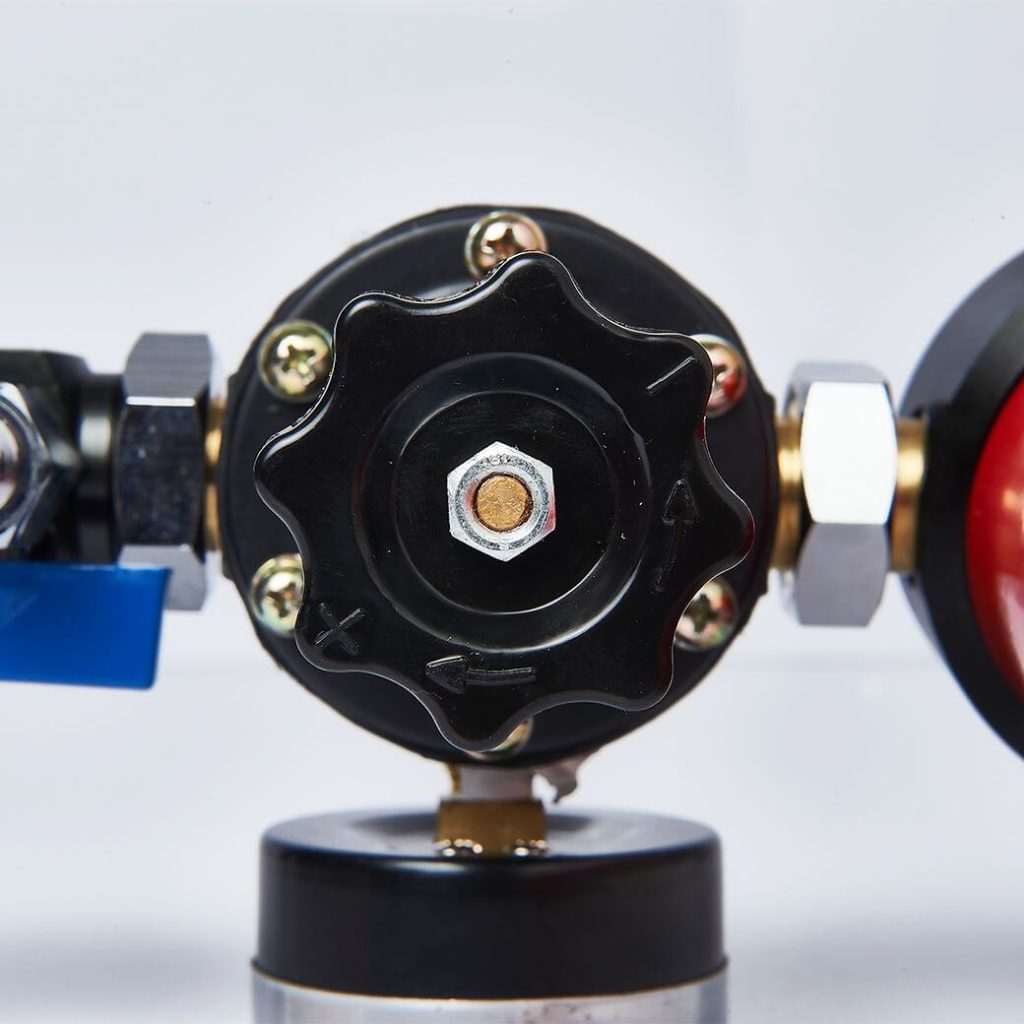

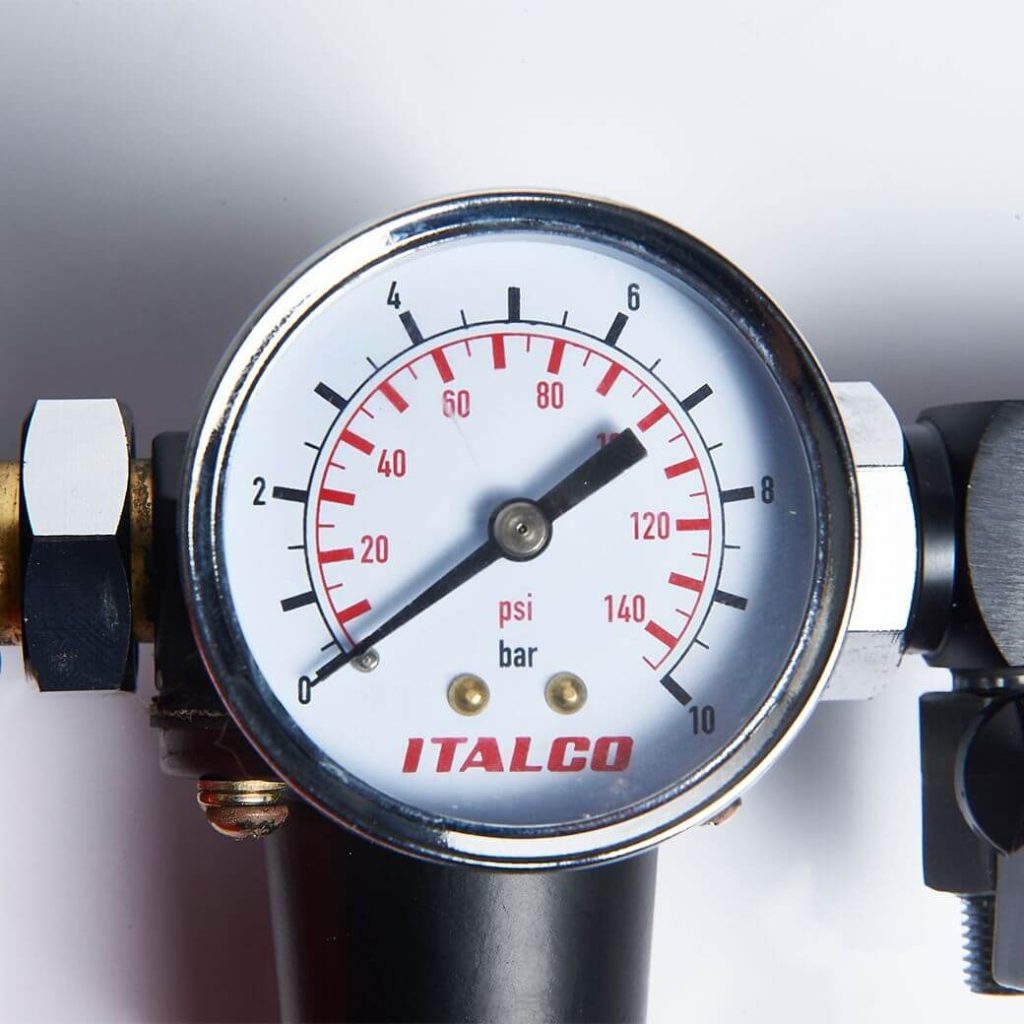

  • ตัวควบคุมแรงดันพร้อมเกจจ์วัดช่วยให้ปรับแรงดันได้ง่าย
  • The microfiber fine filter filtrates particles of 0.01micron size, ensures a filtration degree of 99.998% (100% technically clean air) thus prevents bad paint jobs and expensive redo.
  • The saturation degree of the fine filter can be read at the dual gauge.
  • High air flow over 92 cfm (2600L/min).
  • The cyclone separator thoroughly removes oil and water from the compressed air.
  • The automatic condensate discharge valves prevent condensate from penetrating into the compressed air circuit.
  • The large sintered bronze filter, filtering particles of 5 microns size, has a long life time and is easy to clean.
  • Aluminum alloy housing with working maximum temperature 120 °C.
  • The pressure regulator with gauge allows easy pressure adjustment.

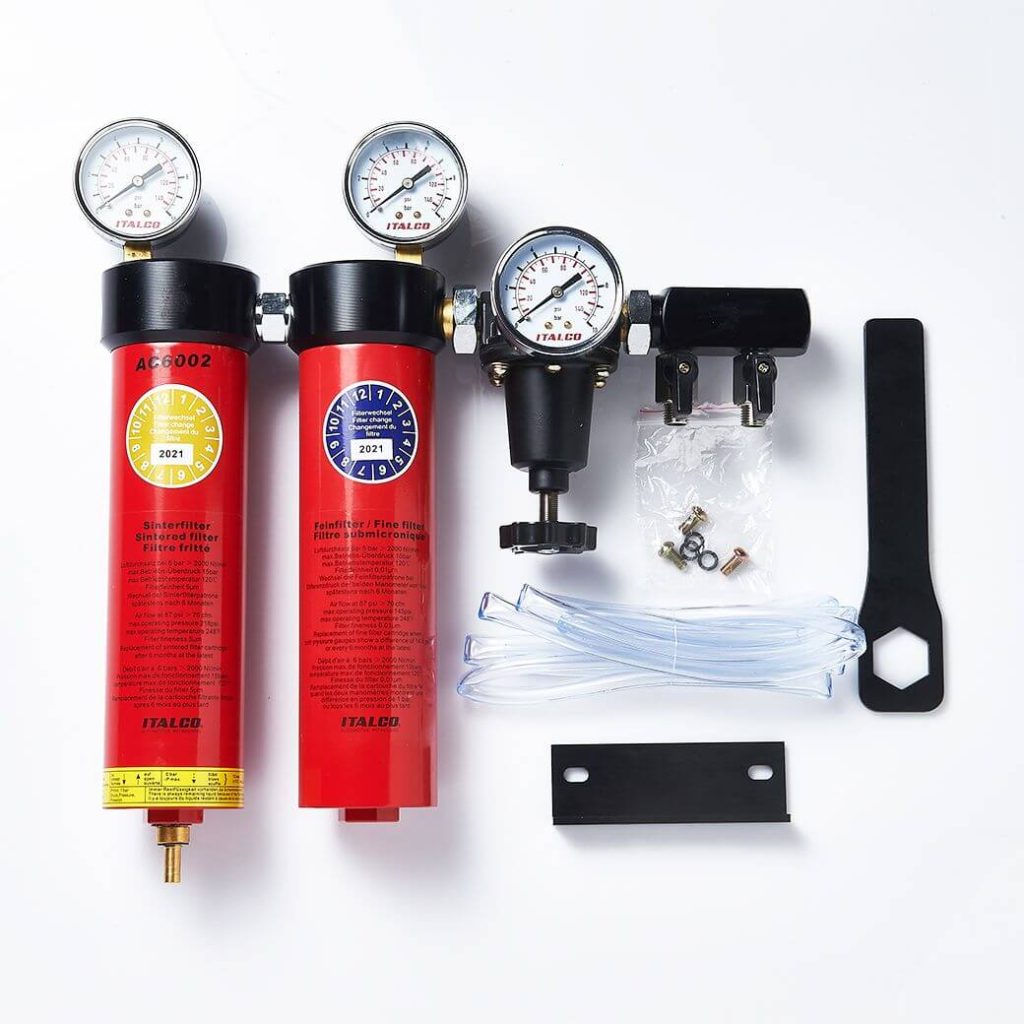

ตัวกรองลม ท่อที่ 1 : การกำจัดหยดน้ำมันและไอน้ำ (Removing oil droplets and condensate)

  • 1a ตัวไซโคลนที่ออกแบบเป็นพิเศษ ทำหน้าที่แยกเอาน้ำและน้ำมันออก
  • 1b ตัวกรองลมแบบโลหะทำหน้าที่กรองฝุ่นขนาดมากกว่า 5 ไมครอน

(แนะนำเปลี่ยนทุก 6 เดือน)

ตัวกรองลม ท่อที่ 2 : การกำจัดอนุภาค (Removing particles)

  • ตลับแผ่นกรองละเอียดเพื่อแยกอนุภาคที่มีขนาดใหญ่กว่า  0.01 ไมครอน (ควรเปลี่ยนใหม่เมื่อความแตกต่างของตัวบ่งชี้ความดันมากกว่า 0.8 BAR)
  • ความสะอาด 99.998%

(แนะนำเปลี่ยนทุก 6 เดือน)

ชุดกรองลม STINTERTRADE

ชุดกรองลม STINTERTRADE

ชุดกรองลม STINTERTRADE

ชุดกรองลม STINTERTRADE



ข้อแนะนำ (Suggestion)

  • ชุดกรองลม มีวาล์วปล่อยอัตโนมัติจะทำงานตามปกติต่อเมื่อตำแหน่งตัวกรองอยู่ในแนวตั้ง
  • ความดันขาเข้าของตัวกรองควรสูงอย่างน้อย 1 บาร์ วาล์วจะปิดโดยอัตโนมัติ และวาล์วจะเปิดเมื่อตัวกรองไม่มีแรงดัน
  • ป้อนอากาศอัดเข้าสู่วาล์วอย่างช้าๆเมื่อเริ่มทำงาน (อย่าเปิดวาล์วป้อนอากาศอัดอย่างรวดเร็วเพื่อป้องกันไม่ให้อากาศแรงดันสูงกระทบกับอุปกรณ์ภายในและทำให้ส่วนประกอบเสียหาย)
  • ปรับแรงดันใช้งานที่ต้องการเมื่อตัวกรองอยู่ที่ความดันทำงานปกติ และคงที่ให้จับวาล์วดึงออกซึ่งอยู่ด้านล่างของตัวกรองแรกด้วยตนเองจนกว่าจะขันวาล์วดึงออกอัตโนมัติโดยไม่มีการรั่วไหลของอากาศ
  • เชื่อมต่อกับสายยางและเทน้ำมันกับไอน้ำลงในภาชนะ (เพื่อหลีกเลี่ยงไม่ให้เกิดมลพิษต่อสภาพแวดล้อมการทำงาน)
  • The automatic discharge valve operates normally only when the filter position is vertical.
  • The filter inlet pressure should reach 1 bar at least, the valve closes automatically and the valve opens when the filter is not pressurized.
  • Input the compressed air slowly to the valve when the work begins (do not open the compressed air input valve quickly to prevent the high-pressure air from impacting the inside devices and causing damage to the components).
  • Adjust the required working pressure, when the filter is at a normal and stable working pressure, manually hold the draw off valve which is in the bottom of first filter until the automatic draw off valve is screwed without air leak.
  • Finally, connect with the soft hose and pour the condensation oil and water into a container (to avoid polluting the working environment).



การติดตั้งชุดกรองลม

  • ชุดกรองลม ควรจะติดตั้งให้ใกล้กับอุปกรณ์นิวเมติกหรือเครื่องจักรให้มากที่สุด เพื่อแก้ปัญหาเรื่องความดันตกคร่อมที่จะเกิดขึ้น
  • นอกจากนั้นความสูงระหว่างพื้นถึงตัวกรองจะต้องมีระยะพอที่จะถอดกรองทำความสะอาดหรือเปลี่ยนไส้กรองได้
  • และที่ถ้วยพลาสติกหรือแก้วที่ครอบกรองอยู่นั้นควรจะใช้ครอบโลหะครอบอีกครั้งหนึ่งเพื่อป้องกันอุบัติเหตุที่จะเกิดขึ้นได้
