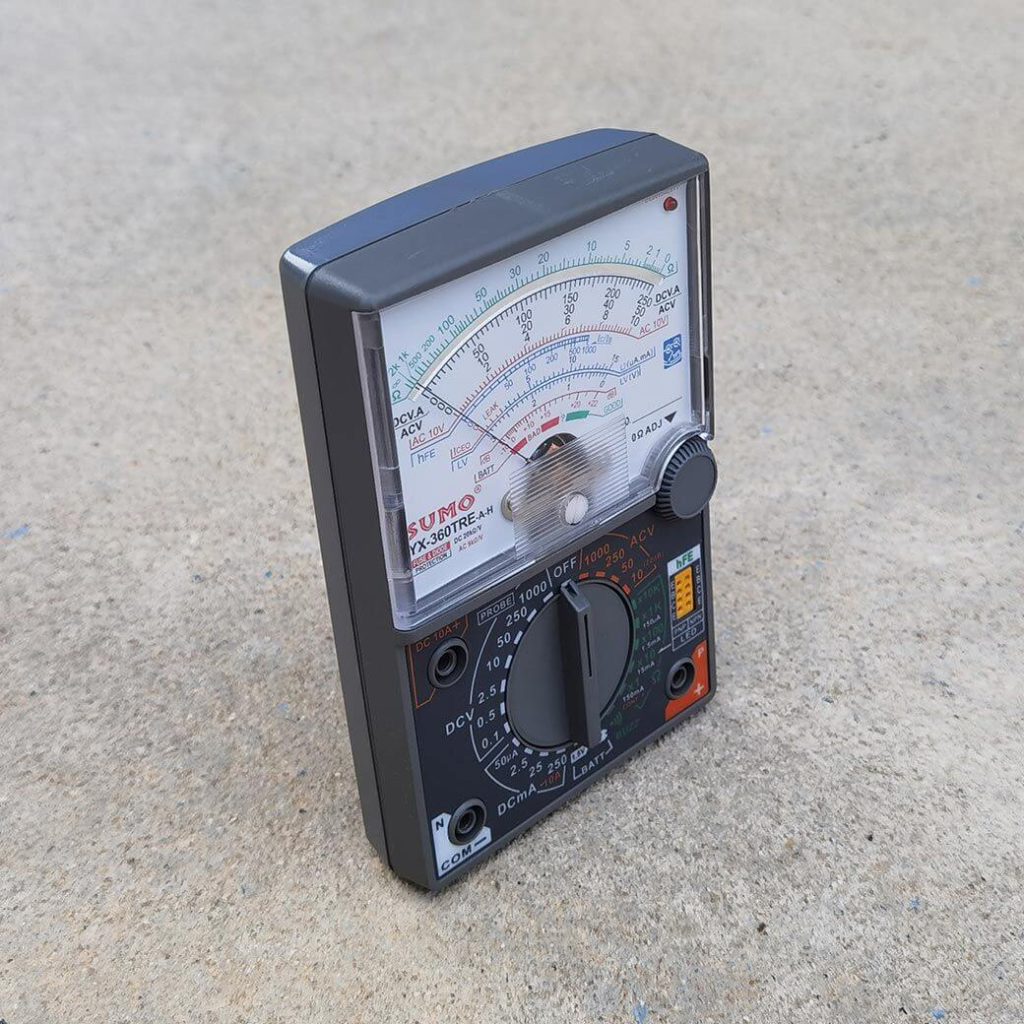

อนาล็อกมัลติมิเตอร์

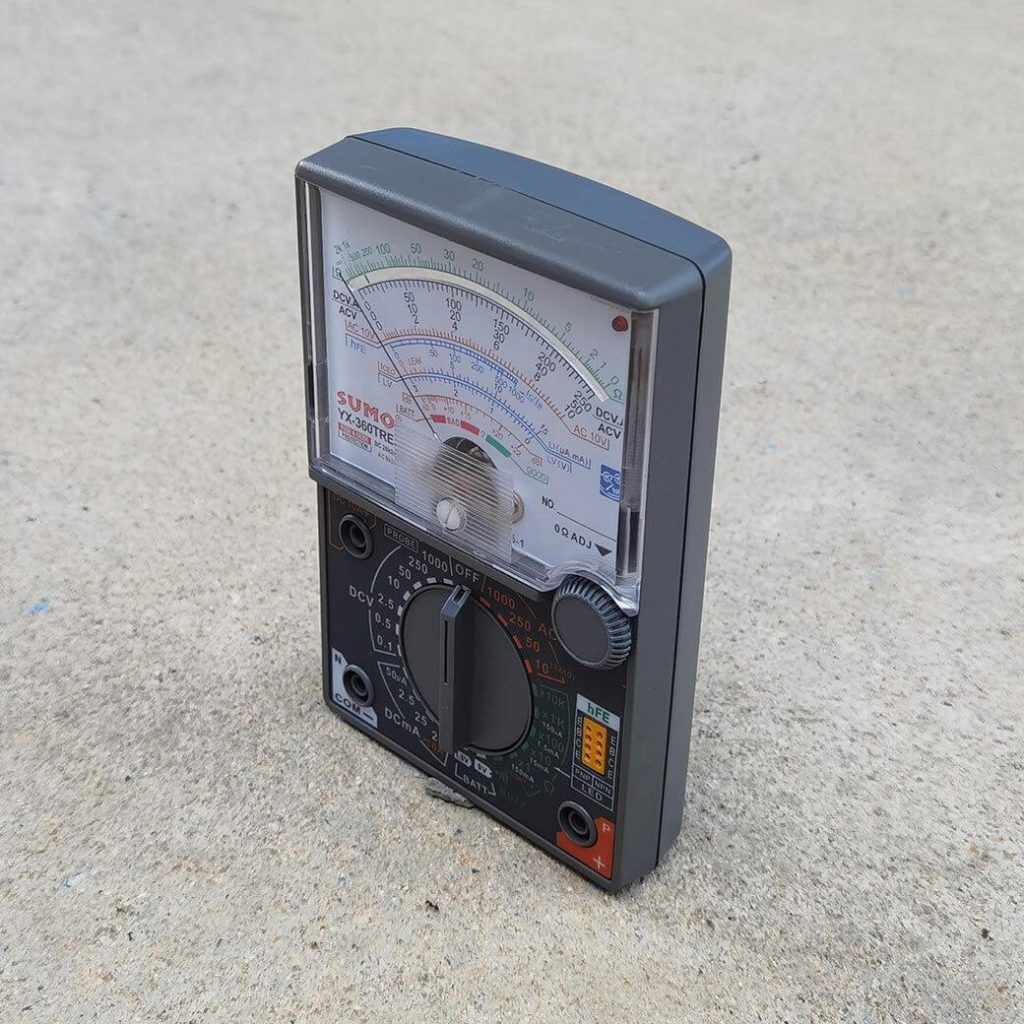

Analog Multimerter YX-360TRE-A-H SUMO

รายละเอียด อนาล็อกมัลติมิเตอร์ รุ่น YX-360TRE-A-H

อนาล็อกมัลติมิเตอร์ STINTERTRADE

อนาล็อกมัลติมิเตอร์ STINTERTRADE

อนาล็อกมัลติมิเตอร์ STINTERTRADE

อนาล็อกมัลติมิเตอร์ STINTERTRADE

อนาล็อกมัลติมิเตอร์ STINTERTRADE

อนาล็อกมัลติมิเตอร์ STINTERTRADE

อนาล็อกมัลติมิเตอร์ STINTERTRADE

อนาล็อกมัลติมิเตอร์ STINTERTRADE

อนาล็อกมัลติมิเตอร์ STINTERTRADE

อนาล็อกมัลติมิเตอร์ STINTERTRADE

อนาล็อกมัลติมิเตอร์ STINTERTRADE

อนาล็อกมัลติมิเตอร์ STINTERTRADE

คุณสมบัติ

  • อนาล็อกมัลติมิเตอร์ รุ่น YX-360TRE ขนาดกระทัดรัด สะดวกต่อการพกพา
  • วัดแรงดันไฟฟ้า AC สูงสุด 1000V
  • วัดแรงดันไฟฟ้า DC สูงสุด 1000V
  • ทดสอบความต่อเนื่องด้วยเสียง และ LED การทดสอบแบตเตอรี่
  • ใช้ทดค่าทรานซิสเตอร์ใช้ได้ทั้ง Pnp และ NPN
  • มีฟิวส์ป้องกันเมื่อเกิดการใช้งานที่ผิดพลาด

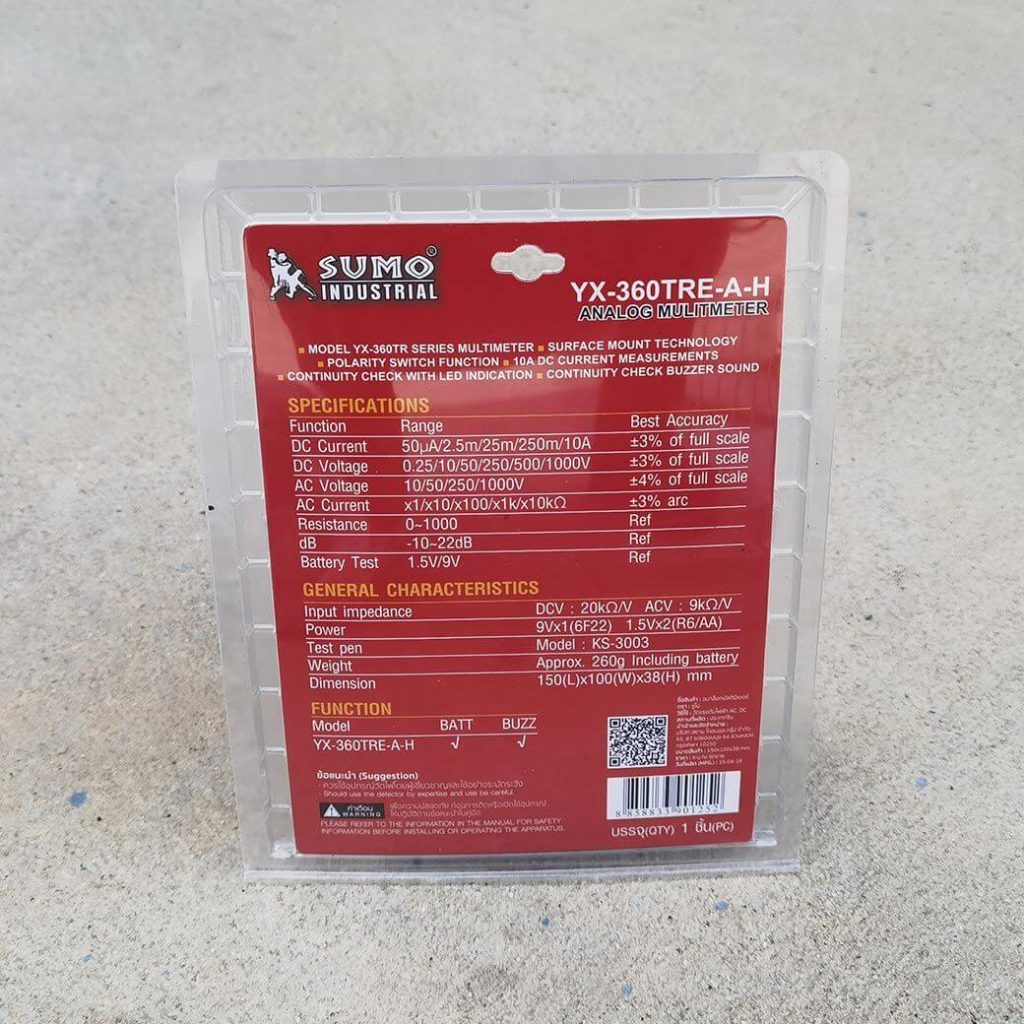

รายละเอียด (SPECIFICATIONS)

Function Range Best Accuracy
DC Current 50µA/2.5mA/25mA/250mA/10A 3% of full scale
DC Voltage 0.1/0.5/2.5/10/50/250/1000V 3% of full scale
AC Voltage 10/50/250/1000V 4% of full scale
Resistance x1/x10/x100/x1k/x10kΩ 3% arc
hFE Test 0~1000 Ref
dB -10~22dB Ref
Battery Test 1.5V/9V Ref



GENEAL CHARACTERISTICS



Input impedance DCV : 20kΩ/V ACV : 9kΩ/V
Power 9Vx1(6F22) 1.5Vx2(R6/AA)
Test pen Model : KS-3003
Weight Approx. 260g Including battery
Dimension 150(L)x10(W)x38(H) mm



การวัดกระแสไฟฟ้ากระแสตรง

  • เลือกตําแหน่งที่ต้องการวัดกระแสไฟฟ้า และตรวจสอบทิศทางการไหลของกระแสไฟฟ้า
  • เสียบสายวัดมิเตอร์สีดําที่ขั้วลบ (- COM) และสายวัดสีแดงที่ขั้วบวก (+) เข้ากับมัลติมิเตอร์
  • ตั้งช่วงการวัดที่เหมาะสม ในกรณีที่ทราบค่ากระแสในวงจร ควรตั้งช่วงการวัดให้สูงกว่าค่ากระแสที่ทราบ แต่ในกรณีที่ไม่ทราบค่ากระแสในวงจร ควรตั้งช่วงการวัดที่สูงๆ (0-0.25A) ไว้ก่อน แล้วค่อยปรับช่วงการวัดใหม่ ก่อนปรับช่วงการวัดใหม่ต้องเอาสายวัดออกจากวงจรทุกครั้ง และต้องแน่ใจว่าค่าที่จะวัดได้นั้นมีค่าไม่เกินช่วงการวัดที่ปรับตั้งใหม่
อนาล็อกมัลติมิเตอร์ STINTERTRADE

อนาล็อกมัลติมิเตอร์ STINTERTRADE

  • นําสายวัดมิเตอร์ไปต่อแทรกหรือต่อแบบอนุกรม โดยใช้หัววัดแตะบริเวณที่ต้องการวัด และต้องให้กระแสไฟฟ้าไหลเข้าทางขั้วบวกของมัลติมิเตอร์ หากเข็มวัดตีเกินสเกลต้องรีบเอาสายวัดมิเตอร์ออกจากวงจรทันที แล้วเลือกช่วงการวัดที่สูงขึ้นจากนั้นทําการวัดค่าใหม่
  • อ่านค่ากระแสไฟฟ้าที่ไหลในวงจร ซึ่งการอ่านต้องสัมพันธ์กับช่วงที่ตั้งไว้
อนาล็อกมัลติมิเตอร์ STINTERTRADE

อนาล็อกมัลติมิเตอร์ STINTERTRADE



การวัดความต่างศักย์ไฟฟ้ากระแสสลับ

  • การวัดความต่างศักย์ไฟฟ้ากระแสสลับ ไม่จําเป็นต้องให้กระแสไฟฟ้าไหลผ่านทางขั้วบวกเหมือนไฟฟ้ากระแสตรง เพราะไฟฟ้ากระแสสลับไม่มีขั้วตายตัว ขั้วแรงดันจะสลับไปสลับมาตลอดเวลา กล่าวคือสามารถต่อโดยให้สายวัดเส้นใดอยู่ข้างใดก็ได้ แต่วิธีวัดค่ายังใช้หลักการเดียวกันกับโวลต์มิเตอร์กระแสตรงก่อนที่จะนํามัลติมิเตอร์ไปวัดค่า ต้องทําการปรับมัลติมิเตอร์ให้เป็นโวลท์มิเตอร์กระแสสลับก่อน
  • จากนั้นเลือกช่วงการวัดให้เหมาะสม โดยหมุนสวิทช์บนตัวมิเตอร์ ไปที่ตําแหน่งช่วงการวัดความต่างศักย์ไฟฟ้ากระแสตรง (ACV) (หมายเลขอ้างอิง 10) ซึ่งมี 4 ช่วงการวัดคือ 0-10V, 0-50V, 0-250V, 0-1000V
    อนาล็อกมัลติมิเตอร์ STINTERTRADE

    อนาล็อกมัลติมิเตอร์ STINTERTRADE

    คำเตือน (Warning)

    • โปรดอ่านข้อมูลในคู่มือสำหรับข้อมูลด้านความปลอดภัยก่อนติดตั้งหรือใช้งาน
    • Please refer to the information in the manual for safety information before installing or operating the apparetus
