รายละเอียดเพิ่มเติม

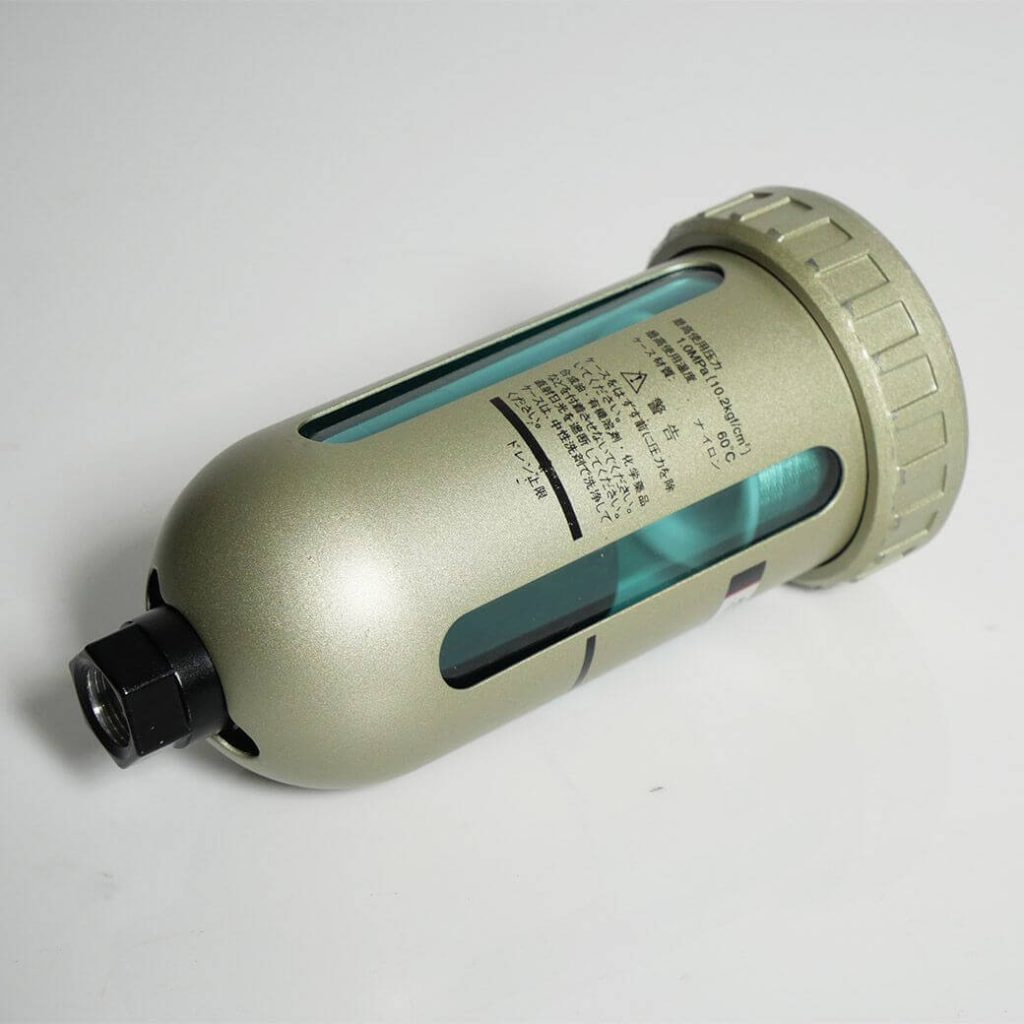

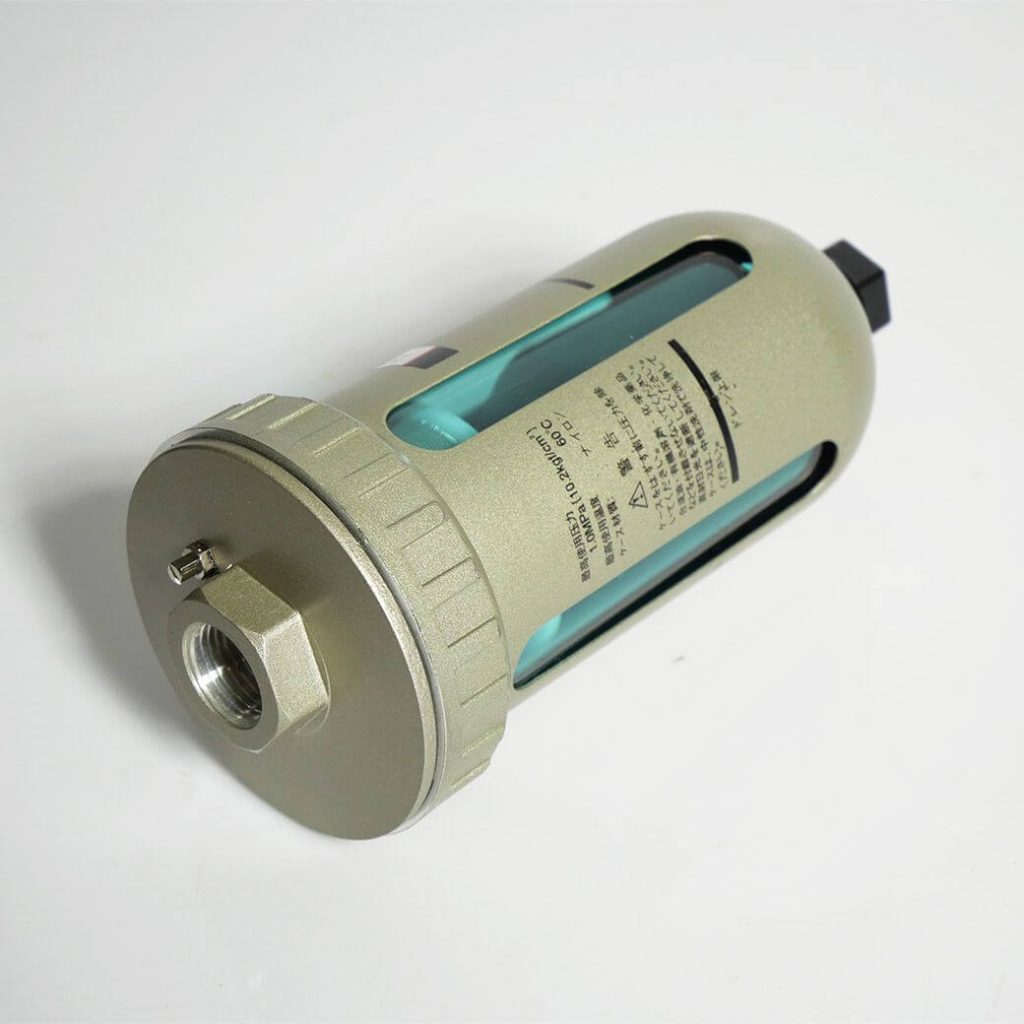

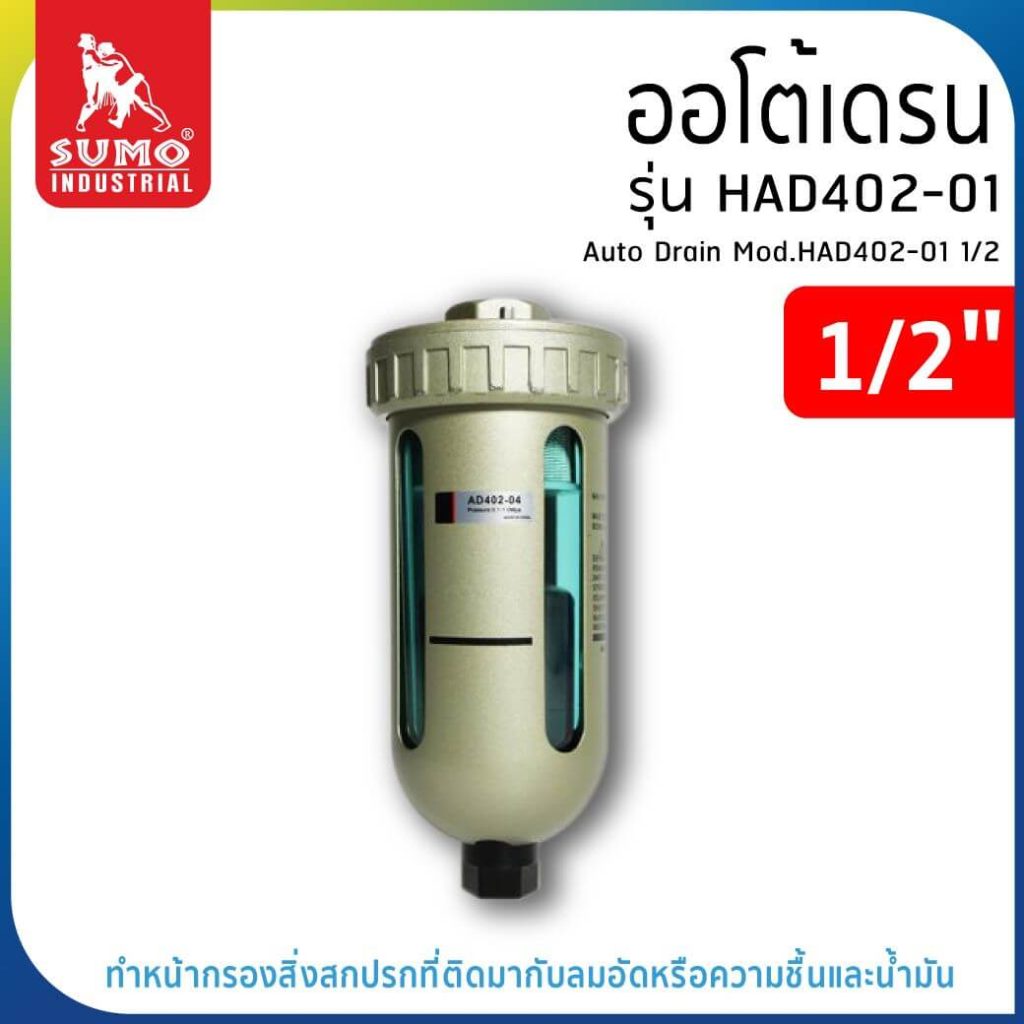

ออโต้เดรน รุ่น HAD402-01 1/2 SUMO

Auto Drain Mod.HAD402-01 1/2 SUMO

รายละเอียด ออโต้ เดรน

ออโต้เดรน STINTERTRADE

ออโต้เดรน STINTERTRADE



คุณสมบัติ (Feature)

  • ทำหน้ากรองสิ่งสกปรกที่ติดมากับลมอัดหรือความชื้นและน้ำมัน หรือน้ำที่หลงเหลืออยู่
  • มาปรับปรุงคุณภาพของลมซึ้งอยู่ในสภาพเป็นลมอัด ให้พร้อมก่อนนำไปใช้งาน
  • บางครั้งน้ำอาจเกิดจากการสะสมของไอน้ำจนกลายเป็นหยดน้ำ เกิดจากการคอนเดนเสท ( Condensate )
  • ใต้ถังเก็บลม ออโต้เดรน (Auto Drain) สำคัญมากในระบบนิวเมติกส์เพราะทำหน้าที่ในการระบายน้ำเสียหรือน้ำขัง
  • หากน้ำขังหรือหยดน้ำมีปริมาณมากเกินไป ในระบบนิวเมติกส์ จึงเกิดความร้อนสะสมขึ้น
  • นั่นอาจนำมาสู่การสูญเสียพลังงานและทำให้กระบวนการผลิตของคุณเกิดปัญหาต่างๆ ตามมาได้
  • จึงมีอุปกรณ์ที่ช่วยให้การระบายน้ำ สามารถระบายได้ง่าย หรือสะดวกมากขึ้น ช่วยลดเวลาลดระยะเวลาในการใช้ บำรุงรักษาง่าย
  • ตัวระบายน้ำนี้ยังปราศจากไฟฟ้า ปลอดภัย คาร์บอนต่ำ เป็นมิตรต่อสิ่งแวดล้อม และช่วยให้ผู้ใช้ปลายทางของเราประหยัดได้อย่างแท้จริง ค่าใช้จ่าย



รายละเอียดสินค้า (Specification)

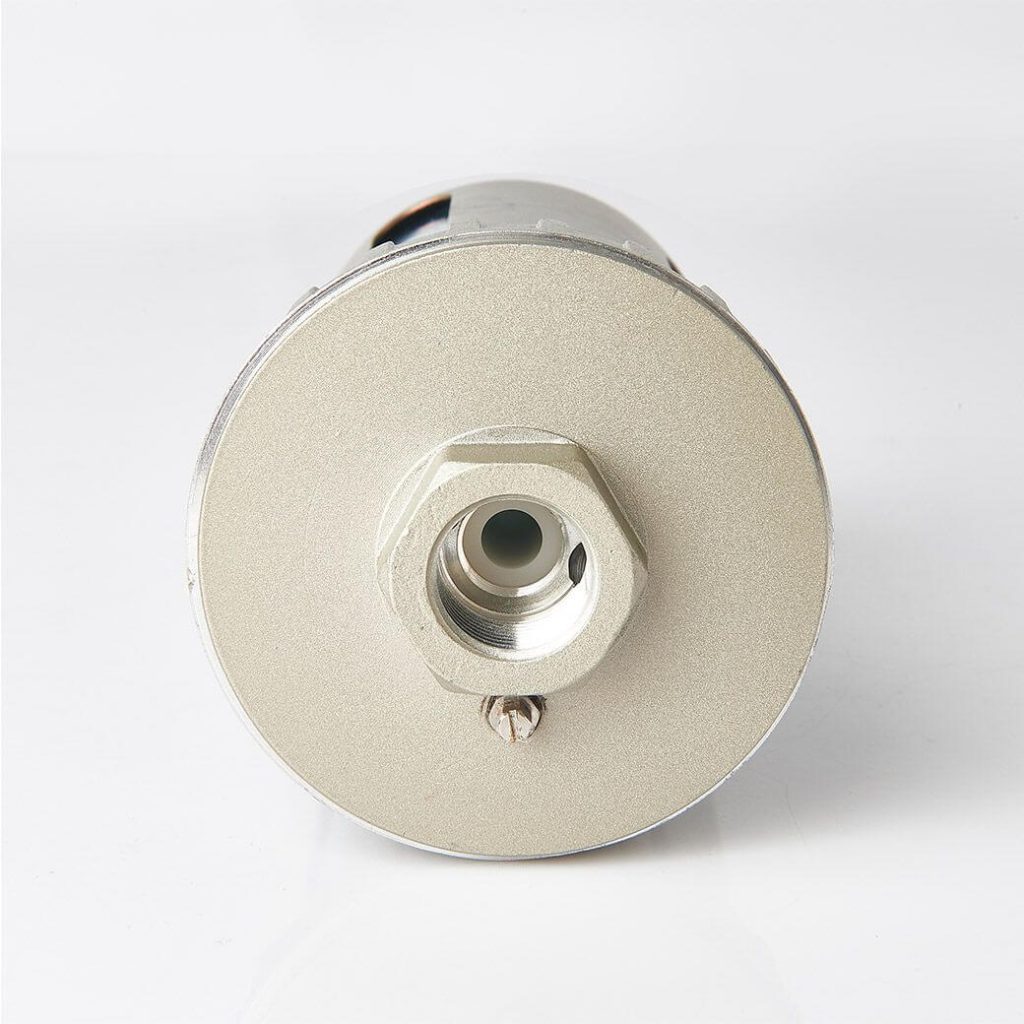

ขนาดท่อเข้า เกลียวใน 1/2” 4หุน

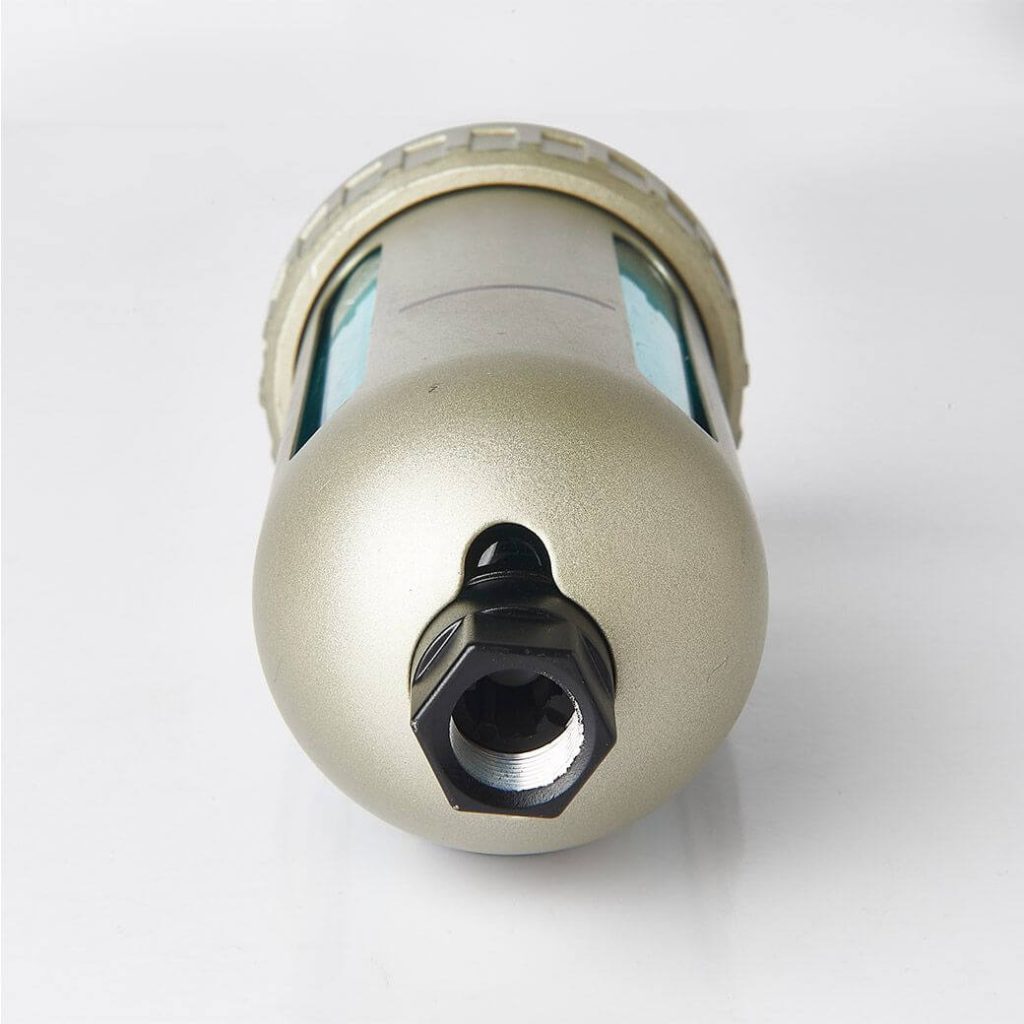

ขนาดท่อทางน้ำออก เกลียวใน 3/8” 3หุน
ความจุกระบอก (Bowl Capacity) 400cm³/min
แรงดันขณะใช้งาน (Operatiling Pres sure) 3 – 8 bar
แรงดันใช้งานขั้นต่ำ (Minimum Operating Pressure) 1.5 bar
แรงดันใช้งานสูงสุด (Maximum Operating Pressure) 10 bar
อุณหภูมิในการทำงานขั้นต่ำ (Minimum Operating Temperature) +5°C
อุณหภูมิในการทำงานสูงสุด (Maximum Operating Temperature) +80°C
รองรับแรงดัน (Ensure Pressure Resistance) 15 bar
ขนาดสินค้า (Dimensions) 184 x 82 x 82mm
น้ำหนัก (Weight)  540g



เหมาะสำหรับ (Suitable for)

  • อุตสหากรรมในระบบนิวเมติกส์ต้องการความสามารถอุปกรณ์ที่ช่วยให้การระบายน้ำ
  • สามารถใช้ร่วมกับอุปกรณ์อื่นๆ ได้ เช่น ปั๊มลม หรือชุดกรองลม
  • โดยใช้ติดตั้งในระบบท่อลมที่มักเกิดการขังของน้ำภายในท่อส่งลม



การติดตั้งออโต้เดรน (Auto Drain)

  • หรือชุดระบายน้ำอัตโนมัติ สามารถติดตั้งควบคู่กับชุดกรองลมหรือชุดควบคุมคุณภาพลมอัดได้ ตลอดจนสามารถติดตั้งระหว่างถังพักลมกับระบบกรองลมอัดได้เช่นเดียวกัน
  • สำหรับการทำงาน เพื่อให้สามารถมองเห็นภาพที่ชัดเจนมากยิ่งขึ้นได้ การทำงานของออโต้เดรน (Auto Drain) กับลูกลอย
  • โดยปกติแล้วออโต้เดรน (Auto Drain) ที่ไม่มีความดัน ลูกลอยที่อยู่ในชุดออโต้เดรน (Auto Drain) จะตกลงมาด้านล่างเพื่อบังคับให้วาวล์ปิดรูระบายน้ำ
  • แต่เมื่อไหร่ก็ตามที่ไอน้ำหรือหยดน้ำมีการสะสมในปริมาณมากขึ้น จนถึงระดับที่ลูกลอยสามารถสั่งออโต้เดรนในการปล่อยหรือระบายน้ำทิ้งได้
  • ซึ่งอาจมีแรงดันมากกว่าหรือเท่ากัน 1 MPa  ไหลผ่านเข้าไปในชุด ออโต้เดรน (Auto Drain)
  • ส่งผลให้ลูกลอยดันตัวขึ้นมา ท้ายที่สุดแล้วก็คือการทำให้วาวล์ที่อยู่ภายในเปิดรูระบายน้ำ เพื่อระบายน้ำออกมาจากระบบนิวเมติกส์



การดูแลรักษา (attendance)

  • ต้องหมั่นคอยสังเกตุดูว่ามีการทำงานปล่อยน้ำ อากาศปนน้ำและน้ำมันออกมาหรือไม่ ถ้าไม่ทำงานเลย อาจมีสิ่งสกปรกอุดตัน
  • ต้องถอดออกมาล้างทำความสะอาดและตรวจเช็คว่ามีชิ้นส่วนทำงานไม่สมบูรณ์หรือชำรุดหรือไม่ ถ้าซ่อมไม่ได้ต้องเปลี่ยนใหม่
    ในขณะจะเปลี่ยนใส้กรองใหม่ ควรระมัดระวังอย่าใส่สลับชุดกันระหว่างใส้กรองหยาบและละเอียด
  • เพราะจะทำให้ใส้กรองละเอียดเกิดการอุดตันเร็ว
  • และตรวจสอบจำนวนสต็อกไส้กรองควรมีไว้อย่างเพียงพอสำหรับการเปลี่ยนในครั้งต่อไป



ข้อดี (strength) ออโต้เดรน (Auto Drain)

  • ช่วยให้ระบบนิวเติกส์ไม่สูญเสียลมในขณะระบายน้ำออกจากระบบ
  • ช่วยให้ระบบนิวเมติกส์มีความเสี่ยงต่อไอน้ำหรือความชื้นน้อยลง
  • ช่วยลดต้นทุนค่าไฟฟ้าได้ในระยะยาว
  • ง่ายต่อการควบคุมและดูแลรักษาที่ง่าย ไม่ยุ่งยาก
  • และสามารถใช้งานร่วมกับอุปกรณ์อื่น ๆ ได้โดยไม่มีปัญหาใด ๆ



ข้อแนะนำ (Suggestion)

  • ตรวจสอบการทำงานในทุก ๆ 6 เดือน ถึง 1 ปี
  • ตรวจสอบวาล์วการทำงานในทุก ๆ จุด ว่าทำงานดี และมีประสิทภาพหรือไม่
  • และ มีการทำงานได้ดี หรือ ไม่ก็ตรวจสอบความดันให้เหมาะสม
